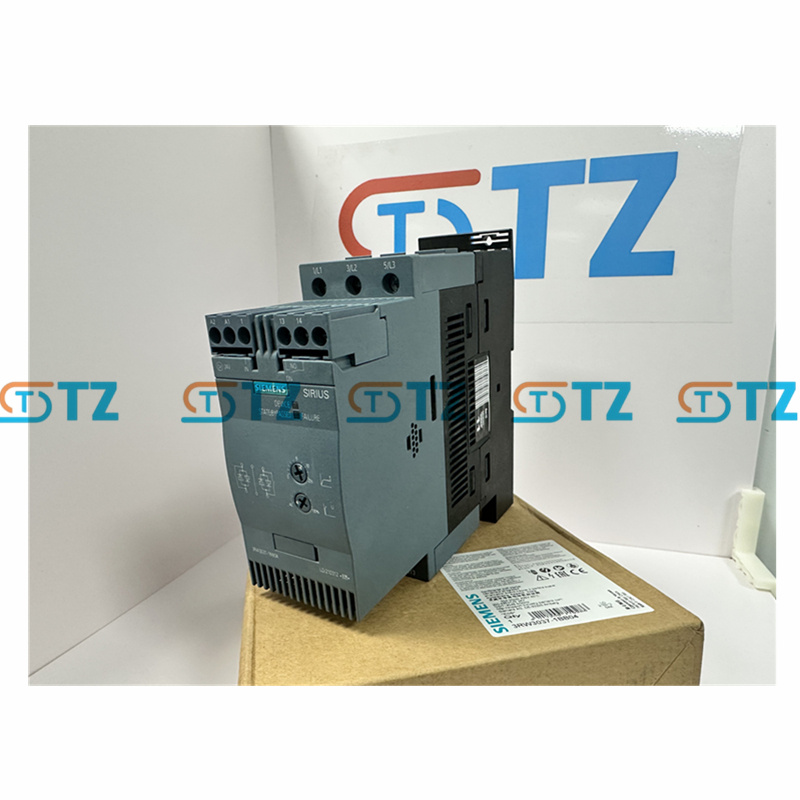

3RW3037-1BB04 PARTIDA SUAVE SIEMENS SÉRIE SIRIUS 3RW30

Parâmetros do produto

Série: SIRIUS 3RW30

Modelo: 3RW3037-1BB04

Tipo: Soft Starter (Controle Bifásico)

Aplicação: Motor assíncrono trifásico

Parâmetros elétricos:

Potência nominal: 18,5 kW (400 V, 40 °C)

Corrente nominal de trabalho: 38 A (40°C)

Tensão nominal de trabalho: 200-480 V CA (50/60 Hz)

Tensão de controle: 24 V CA/CC

Faixa de corrente: 38 A (aplicação padrão)

Corrente máxima de partida: pode ser ajustada através da função de limitação de corrente para reduzir o impacto da partida

Proteção contra sobrecarga: proteção eletrônica contra sobrecarga integrada

Perda de energia: aproximadamente 1,5 W (durante a operação) e ainda menor no modo de espera

Nível de proteção: IP20 (Adequado para instalação em armários de controle)

Conexão e fiação:

Método de fiação: Terminal de parafuso

Conexão do circuito principal: Suporta fios 14-6 AWG

Conexão do circuito de controle: Suporta fios 20-12 AWG

Especificação ambiental:

Temperatura de operação: -25°C a +60°C (pode ser necessária redução de capacidade quando a temperatura exceder 40°C)

Temperatura de armazenamento: -40°C a +80°C

Humidade relativa: 10% a 95% (sem condensação)

Altitude máxima de trabalho: 1000 metros (é necessária uma redução de capacidade para altitudes acima disso).

Certificação e Padrões

Certificação: CE, UL, CSA, CCC, ATEX (Aplicável a motores à prova de explosão de segurança aumentada, em conformidade com a Diretiva 94/9/CE)

Norma: IEC 60947-4-2 (Aparelhagem de baixa tensão)

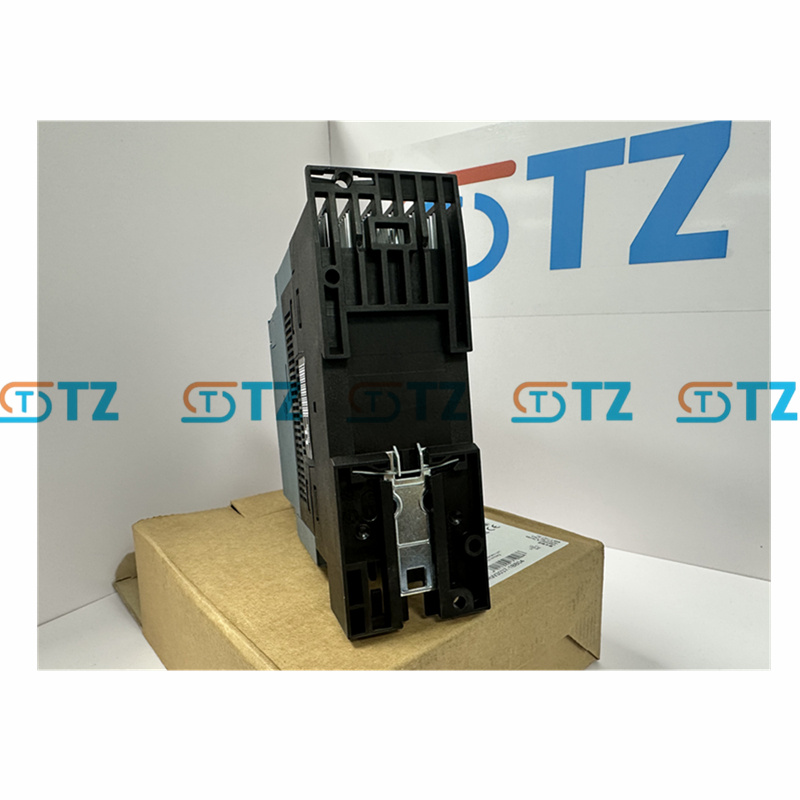

Método de instalação: instalação em trilho DIN ou fixação por parafuso, adequado para instalação dentro de armários de controle

Requisitos de espaço: Módulos compactos, adequados para armários de controle com espaço limitado

Função

Partida suave e parada suave

A partida suave é obtida por meio de uma rampa de tensão ajustável, reduzindo o impacto da corrente durante a partida (até três vezes a corrente nominal) e protegendo o motor e a rede elétrica.

Ele fornece uma função de parada suave para reduzir gradualmente a tensão e evitar o "efeito golpe de aríete" no sistema de bomba de água.

Tecnologia de controle bifásico

O controle bifásico é adotado para minimizar a corrente trifásica durante o processo de inicialização, eliminar o componente CC e reduzir a interferência eletromagnética.

Evite os picos de corrente e torque gerados pelos tradicionais dispositivos de partida estrela-triângulo.

Função de proteção integrada:

Proteção contra sobrecarga: proteção eletrônica contra sobrecarga integrada para evitar o superaquecimento do motor.

Proteção contra falha de fase: detecta falha de fase de energia para evitar danos ao motor.

Proteção contra superaquecimento: monitore a temperatura do soft starter para evitar falhas de superaquecimento.

Função de autodiagnóstico: detecta falhas internas e fornece feedback de status.

Ajuste de parâmetros

Suporta ajuste de parâmetros, como tempo de inicialização e valor de limitação de corrente para se adaptar a diferentes características de carga.

O ajuste do botão frontal é simples de operar e não requer nenhuma programação complexa.

Conservação de energia e indicação de status:

Possui funções de economia de energia quando sob carga leve, reduzindo o consumo de energia.

Equipado com luzes indicadoras de LED (verde: operação, vermelho: falha), é conveniente para monitoramento de status.

Função de bypass: depois que o motor atinge sua velocidade normal, o contator de bypass interno é conectado, reduzindo a perda de energia durante a operação e melhorando a eficiência.

Cenários de aplicação

Automação Industrial

É usado para controlar motores assíncronos trifásicos, como bombas, ventiladores, compressores, correias transportadoras, etc., para reduzir o choque de partida e prolongar a vida útil do equipamento.

É aplicável a linhas de produção de manufatura, equipamentos de embalagem e sistemas de movimentação de materiais.

Estações de tratamento de água e bombeamento: A função de parada suave evita efetivamente o "efeito golpe de aríete" no sistema de bombeamento, tornando-a adequada para tratamento de esgoto, sistemas de abastecimento de água e equipamentos de irrigação.

Sistema HVAC: controla equipamentos de ventilação, compressores de ar condicionado, etc., garantindo uma partida suave e reduzindo o impacto na rede elétrica. É adequado para edifícios comerciais e instalações industriais.

Indústria de alimentos e bebidas: Utilizado em equipamentos de processamento de alimentos (como misturadores, transportadores), proporcionando partida suave e proteção confiável, atendendo a rigorosos requisitos de higiene e segurança.

Atualização tradicional do sistema: Substitui a partida estrela-triângulo tradicional ou dá partida diretamente no equipamento para aumentar a eficiência do sistema e reduzir os custos de manutenção. É adequado para a reforma de fábricas antigas.

Ambiente à prova de explosão: Em conformidade com a diretiva ATEX, é adequado para motores à prova de explosão do tipo de segurança aumentada (EEx e) e é amplamente utilizado em ambientes perigosos, como nas indústrias de petróleo e química.

Produtos Advantage:

Todos os itens são originais, novos e de estoque do distribuidor. Informe-nos se outras condições forem necessárias: usados, caixa aberta, recondicionados, etc.

Muitas opções disponíveis esperando por você, sinta-se à vontade para perguntar e conseguir um melhor negócio!!!
