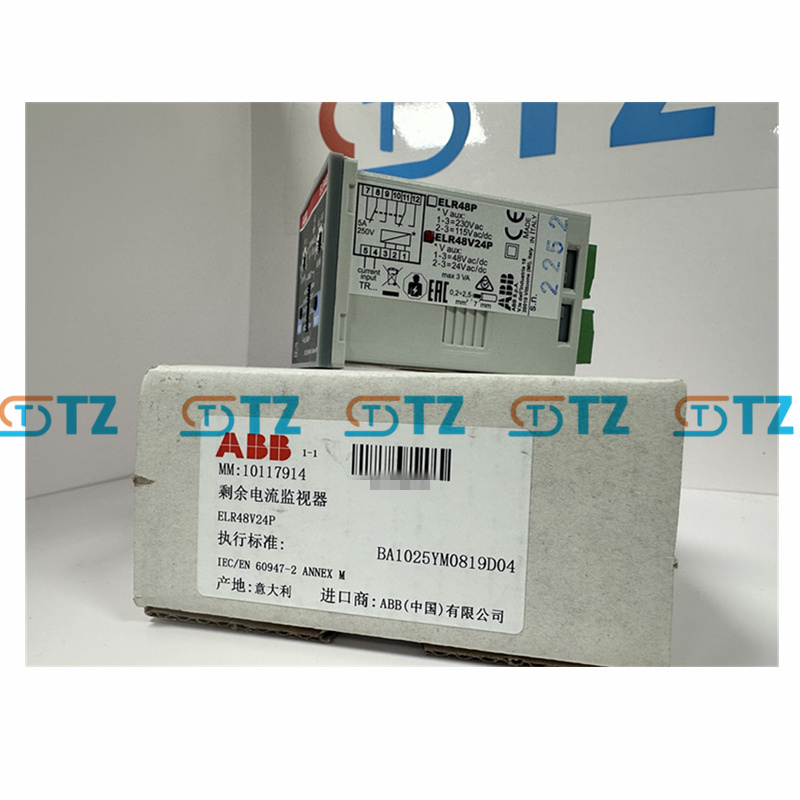

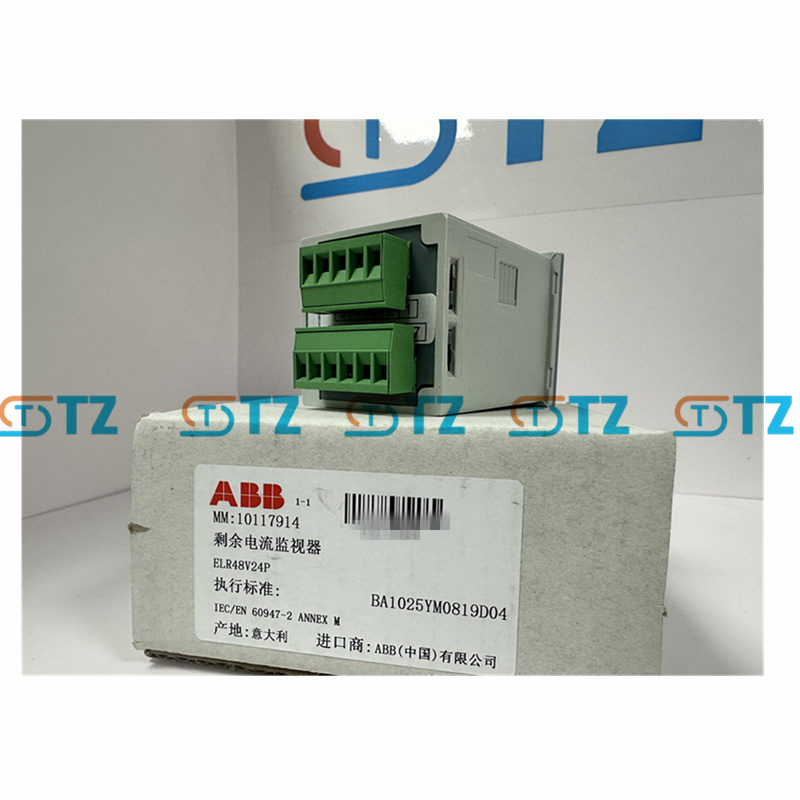

ABB 2CSG452211R1202 ELR48V24P RELÉ ELETRÔNICO DE CORRENTE RESIDUAL

Parâmetros do produto

Modelo do produto: 2CSG452211R1202

Nome do produto: Relé de corrente residual ELR48V24P

Tensão de operação: 24-48 V CA/CC (±20%)

Frequência: 50/60 Hz

Filtragem de frequência: Tipo A

Ajuste de sensibilidade (IΔn): 0,03A a 30A

Ajuste do tempo de disparo (Δt): 0 a 5 segundos

Número de contatos: 2

Capacidade de contato: 5A (250V CA)

Consumo de energia: <7W

Faixa de temperatura de operação: -10°C a +60°C

Grau de proteção: IP20

Método de instalação: Instalação em painel (painel frontal) ou instalação em trilho DIN

Norma: IEC/EN 60947-2 Anexo M

Função

Monitoramento e proteção contra corrente de fuga: Ao detectar corrente de fuga ou falha de aterramento por meio de transformadores toroidais externos (como TR2), o sistema de distribuição de energia é protegido da influência de falhas elétricas.

O princípio de detecção baseia-se no campo magnético gerado pelo condutor que passa pelo transformador toroidal. Em circunstâncias normais, a soma vetorial é zero. Quando ocorre uma falha, um vetor diferente de zero é gerado, acionando a proteção.

Configurações flexíveis: suporta ajuste minidip de sensibilidade (0,03-30 A) e tempo de disparo (0-5 segundos) para atender a diferentes requisitos de aplicação.

É possível definir uma lógica de reinicialização automática ou manual, bem como um modo Fail Safe (para garantir uma desconexão segura em caso de falha).

Design fácil de usar: equipado com botões de teste e reinicialização para testes e operação convenientes no local.

Duas luzes indicadoras de status LED são fornecidas para mostrar o status de funcionamento do relé.

Alta compatibilidade: compatível com transformadores toroidais das séries MCB, MCCB e TR da ABB, adequados para uma variedade de sistemas de distribuição de baixa tensão.

Conformidade padrão: Em conformidade com a norma IEC/EN 60947-2 Anexo M para garantir uma resposta de proteção rápida e confiável.

Cenários de aplicação

Distribuição de energia industrial: É usada nos sistemas de distribuição de energia de fábricas, oficinas de manufatura, indústrias químicas ou metalúrgicas para monitorar e proteger equipamentos contra vazamentos ou falhas de aterramento.

É adequado para cenários que exigem alta confiabilidade e resposta rápida a falhas.

Edifícios comerciais: Sistemas de distribuição de energia aplicados em edifícios de escritórios, shoppings, hospitais e outros locais para garantir a segurança elétrica e evitar incêndios ou danos aos equipamentos causados ​​por vazamentos.

Data center: monitore vazamentos de equipamentos essenciais, proteja servidores e dispositivos eletrônicos sensíveis e garanta fornecimento ininterrupto de energia.

Gerenciamento e manutenção de energia: em conjunto com o sistema de gerenciamento de energia, ele fornece dados de vazamento para ajudar a equipe de manutenção a diagnosticar e eliminar falhas rapidamente, reduzindo o tempo de inatividade.
