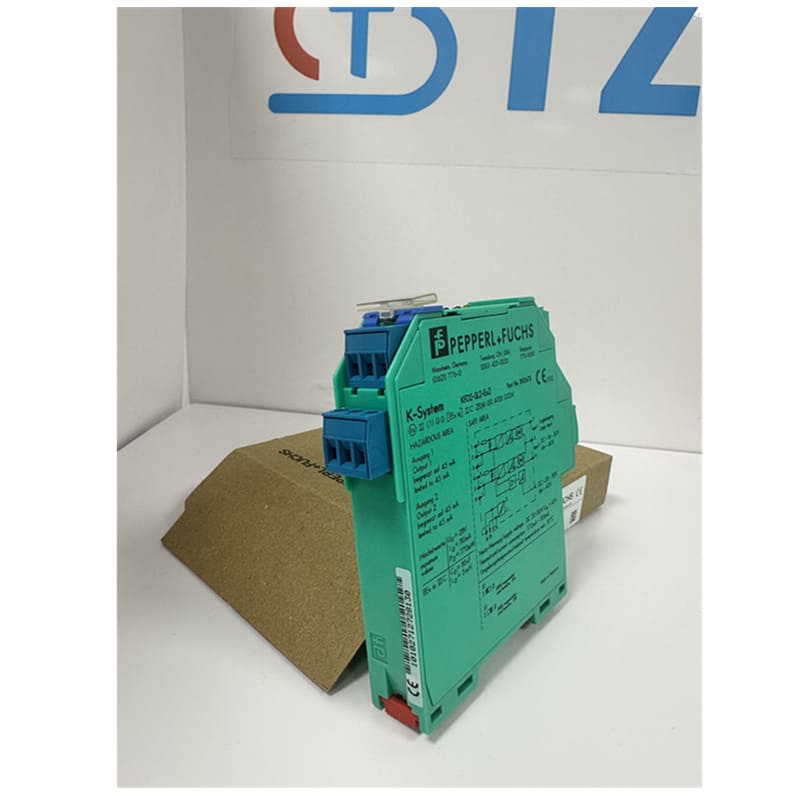

KFD2-SL2-Ex2 Pepperl Fuchs BARREIRA DE ISOLAMENTO PARA ACIONADOR DE VÁLVULA SOLENÓIDE

Parâmetros do produto

Fonte de alimentação: Tensão nominal 20... 30 V DC (alimentada por Power Rail ou terminal), dissipação de potência ≤ 1,5 W, consumo máximo de potência ≤ 2 W, ondulação ≤ 50 µA rms.

Entrada (lado de controle): Conecte os terminais 1+ e 2-; 4+, 5-, tipo de entrada lógica não polar (nível alto ≥ 10 V DC, nível baixo ≤ 2 V DC), carga ≥ 100 kΩ, tempo de resposta < 10 ms.

Saída (lado no local): Conecte os terminais 7+ e 8-; 10+, 11-, tensão de saída 11,7 V DC, corrente máxima 45 mA, carga 0... 300 Ω (incluindo resistência da válvula solenóide), proteção contra sobrecarga, tempo de resposta < 10 ms.

Indicadores de desempenho: Frequência de comutação de até 10 Hz, LFD detecta falhas de circuito aberto/curto-circuito, LED indica status de falha, alta precisão, suporta aplicações SIL 2.

Isolamento e segurança: a entrada/saída e a entrada/fonte de alimentação são intrinsecamente isoladas com segurança (tensão de pico de 375 V), a saída/fonte de alimentação é funcionalmente isolada (50 V CA), a classe de proteção é IP20, em conformidade com SIL 2 (IEC/EN 61508), e a compatibilidade eletromagnética está em conformidade com EN 61326-1:2013.

Certificações: CE, ATEX (II (1)G [Ex ia Ga] IIC, etc.), IECEx, cULus, parâmetros de explosão Uo = 11,7 V, Io = 45 mA, Po = 0,26 W, Um = 250 V.

Parâmetros mecânicos: Dimensões 20 x 124 x 115 mm, peso aproximado de 150 g, instalado em trilho DIN de 35 mm, conexão de terminal de parafuso, temperatura ambiente -20... 60 °C.

Função

Isole e converta o sinal de entrada lógico não polar da área segura em uma saída de corrente para a área perigosa, que é usada para acionar uma válvula solenoide de 2 canais ou luz indicadora.

Suporta detecção de falhas de linha (LFD), identifica automaticamente circuitos abertos ou curtos-circuitos e os exibe por meio de luzes indicadoras de LED para diagnóstico conveniente de falhas.

Ele fornece saída de 11,7 V CC, até 45 mA, e suporta integração do sistema Power Rail e segurança funcional SIL 2.

Design intrinsecamente seguro, resposta rápida (< 10ms), equipado com LED verde (alimentação normal) e LED vermelho (falha).

Fácil de instalar e manter, compatível com trilhos DIN e adequado para transmissão isolada de sinais de comutação.

Cenários de aplicação

O KFD2-SL2-Ex2 é amplamente utilizado em automação de processos em indústrias como petroquímica, farmacêutica, mineração e refino de petróleo, sendo adequado para áreas com risco de explosão nas Zonas 0/1/2 ou Div.1/2. É utilizado para controlar válvulas solenoides, atuadores pneumáticos ou luzes indicadoras em áreas classificadas, garantindo a transmissão confiável de sinais lógicos por sistemas de controle em áreas seguras (como PLCS ou DCS), ao mesmo tempo em que oferece suporte à detecção de falhas e aplicações de segurança SIL 2. O equipamento atende às certificações ATEX, IECEx e cULus e é adequado para sistemas de processos industriais que exigem alta segurança e controle preciso.
