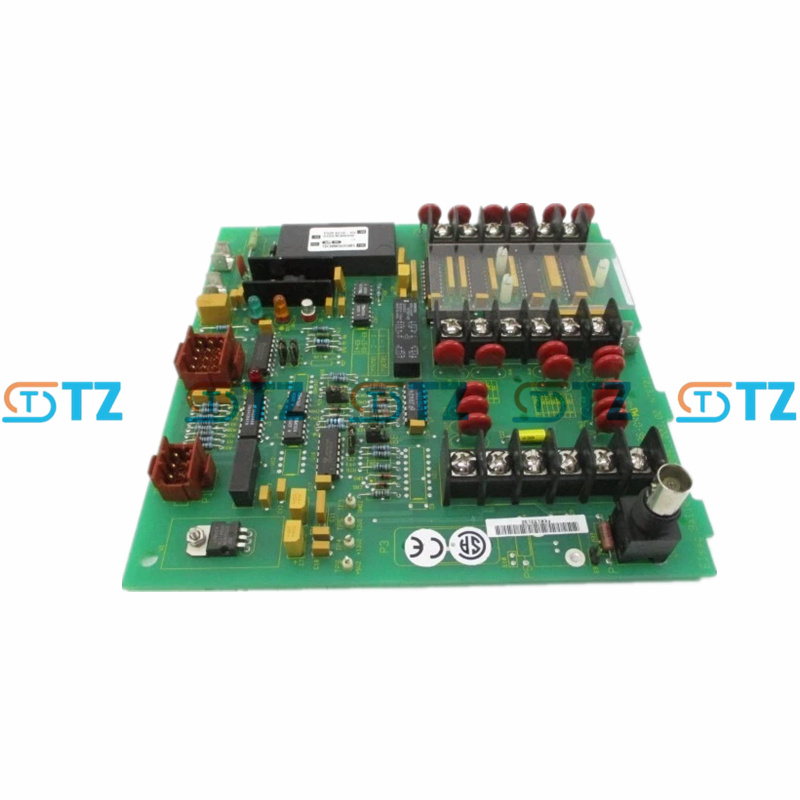

NTST01 MÓDULO DE INTERFACE E CONVERSÃO DE SINAL DE NÍVEL INDUSTRIAL ABB

Parâmetros do produto

Tipo de conversão de sinal: Conversão de isolamento de sinal analógico (4-20 mA DC ↔ 0-10 V DC)

Configuração de canal: 2 canais de entrada independentes, 2 canais de saída independentes e isolamento total entre canais suportados

Precisão de conversão: ± 0,1%FS (precisão em escala real), garantindo a precisão da transmissão do sinal

Erro linear: ≤ 0,05%FS, reduzindo a distorção da conversão do sinal

Tensão de trabalho: 24 V DC (ampla faixa de flutuação de tensão ±15%, adequada para ambientes complexos de fornecimento de energia industrial)

Temperatura de operação: -40℃ a + 75℃ (operação em ampla faixa de temperatura, resistente a temperaturas extremas em locais industriais)

Grau de isolamento: Tensão de isolamento entre entrada/saída/fonte de alimentação ≥3 kV CA (por 1 minuto), em conformidade com a norma IEC 61010-1

Método de instalação: montagem em trilho DIN, compatível com trilhos DIN padrão de 35 mm, suporta implantação densa

Função

Adaptação e conversão de sinal: obtenha conversão precisa bidirecional entre sinais de corrente de 4-20 mA e sinais de tensão de 0-10 V, resolva o problema de incompatibilidade de sinal entre diferentes dispositivos e atenda aos requisitos de interconexão de sensores, atuadores e sistemas de controle.

Proteção de isolamento aprimorada: ao adotar a tecnologia de isolamento magnético, obtém-se isolamento elétrico completo entre entrada, saída e fonte de alimentação, suprimindo efetivamente a interferência de modo comum e os surtos de tensão em locais industriais, além de proteger o sistema de controle de back-end contra danos.

Visualização de status: Equipado com luzes indicadoras de LED para status de energia e operação do canal, fornece feedback intuitivo sobre o status de funcionamento do módulo. Quando ocorrem sinais anormais ou falhas de energia, as luzes indicadoras mudam rapidamente para um prompt, simplificando a detecção de falhas.

Compatibilidade e expansão do sistema: Suporta integração perfeita com sistemas de controle convencionais, como o ABB System 800xA e o Freelance DCS, e é compatível com protocolos de comunicação industrial, como Modbus e HART. Pode ser integrado à arquitetura existente sem módulos de adaptação adicionais.

Durabilidade de nível industrial: adota invólucro retardante de chamas UL94 V-0 e os componentes são rigorosamente selecionados. Possui capacidade de resistir a vibrações (10-500 Hz, aceleração de 15 g) e choques (aceleração de 50 g, duração de 11 ms), sendo adequado para operação de longo prazo em cenários adversos, como nas indústrias química e de energia.

Cenários de aplicação

É amplamente aplicado em cenários de adaptação de sinais industriais e interconexão de sistemas. É aplicável à padronização de sinais de sensores em linhas de produção petroquímicas (como a conversão de sensores de pressão de 4-20 mA para 0-10 V e sua conexão a um DCS), à correspondência de sinais entre atuadores e PLCs em sistemas de energia (como a conversão de sinais de tensão de posicionadores de válvulas para controle de corrente) e à integração de sinais heterogêneos em equipamentos metalúrgicos (como a interconexão de sinais entre transmissores de temperatura e sistemas de monitoramento), entre outros. Pode ser integrado ao sistema de controle automático como uma ponte de sinal para aprimorar a compatibilidade do sistema e a confiabilidade da transmissão do sinal.
