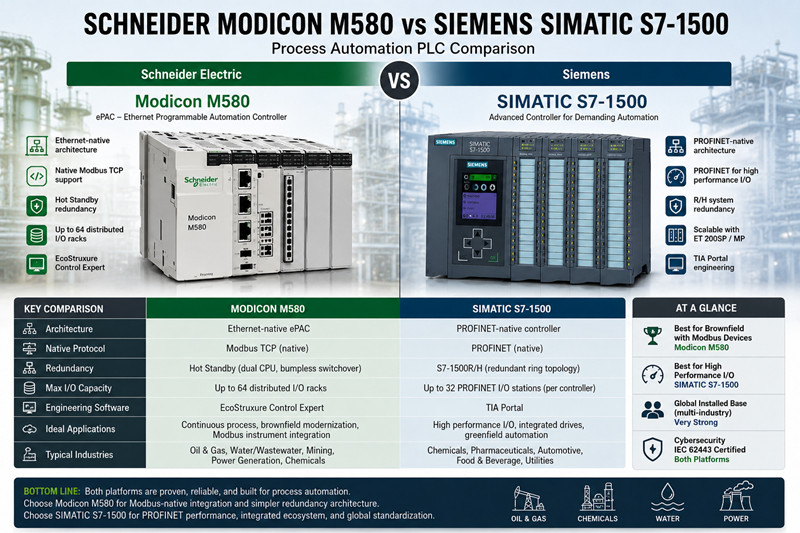

Schneider Modicon vs Siemens SIMATIC: Qual plataforma de PLC é a melhor para automação de processos?
June 01, 2026A decisão entre Schneider Modicon e Siemens SIMATIC impacta os compradores de automação de processos mais do que a maioria das escolhas de plataforma. A expansão de uma refinaria no Kuwait, uma planta química em lotes na Alemanha ou a modernização de uma estação de tratamento de água municipal no Texas — todas exigem uma infraestrutura de CLP (Controlador Lógico Programável) que lide com E/S analógicas complexas, opere arquiteturas redundantes sem interrupções e se integre com a instrumentação instalada anos antes mesmo da especificação do sistema de controle. Tanto a Schneider Electric quanto a Siemens posicionam seus controladores de processo de ponta como projetados especificamente para esses ambientes. O Modicon M580 ePAC e a família SIMATIC S7-1500 possuem décadas de experiência em controle de processos contínuos e em lotes. Escolher o controlador errado significa ter que reestruturar a topologia de E/S no meio do projeto ou ficar preso a uma cadeia de suprimentos que sua equipe de compras não consegue sustentar.
---
A marca Modicon da Schneider Electric é a pioneira em PLCs — o Modicon 084, lançado em 1969, estabeleceu a categoria de controladores programáveis. Hoje, o Modicon M580 (código BMEP584040 para a CPU de alto desempenho) é o carro-chefe da oferta de processos da Schneider sob a arquitetura EcoStruxure. O M580 é comercializado como um ePAC — Controlador de Automação Programável Ethernet — com conectividade nativa de backplane Ethernet e a capacidade de executar malhas de controle em E/S distribuídas sem a necessidade de um rack centralizado. Abaixo do M580, o Modicon M340 atende a aplicações de médio porte onde a redundância é opcional e os orçamentos dos projetos são mais restritos. Ambos utilizam o EcoStruxure Control Expert (anteriormente Unity Pro) para configuração e programação.
A Siemens SIMATIC responde com a família S7-1500, liderada por CPUs como a 6ES7516-3AN02-0AB0 (CPU 1516-3 PN/DP). O S7-1500 posiciona-se acima do compacto S7-1200 e substitui as antigas linhas S7-300/400 que dominaram as instalações de processo por duas décadas. A Siemens combina o S7-1500 com as famílias de E/S distribuídas ET 200SP e ET 200MP, e toda a engenharia é realizada dentro do TIA Portal (Portal de Automação Totalmente Integrada). Para cargas de trabalho específicas de processo, a Siemens oferece os controladores redundantes (R/H) S7-1500 e o Controlador de Software dedicado S7-1500 para implantações virtualizadas.
A divergência filosófica é importante. A Schneider projetou o M580 desde o início como um controlador de processo nativo para Ethernet, com Modbus TCP integrado em seu DNA. A Siemens trata o processo como uma carga de trabalho entre muitas no S7-1500, com PROFINET como seu principal protocolo industrial e Modbus TCP suportado por meio de blocos de função, em vez de silício nativo. Essa diferença se reflete em todas as decisões de engenharia subsequentes.
---
Uma instalação de processamento de gás no Catar, que está atualizando seu sistema de hardware Modicon Quantum, agora conta com um caminho de migração direto para o M580. As ferramentas de conversão Quantum-para-M580 da Schneider preservam a lógica original do aplicativo Control Expert, e o backplane Ethernet do M580 permite que a equipe reutilize os módulos de E/S Quantum existentes por meio de adaptadores X80. A CPU BMEP584040 suporta até 64 racks de E/S distribuídos — o suficiente para uma planta de gás de médio porte com aproximadamente 4.000 pontos de E/S. O suporte nativo a Modbus TCP significa que os computadores de fluxo e cromatógrafos a gás existentes com interfaces Modbus podem ser conectados sem a necessidade de conversores de protocolo.
Em um projeto do mesmo tipo, um Siemens SIMATIC S7-1500 com CPU 6ES7516-3AN02-0AB0 exigiria instrumentação PROFINET ou blocos de função Modbus TCP (instruções MB_CLIENT/MB_SERVER da Siemens no TIA Portal). Para novas instalações no Oriente Médio, onde a empresa EPC especifica instrumentos de campo PROFINET — comum em projetos com empresas de engenharia europeias — o S7-1500 integra-se nativamente. Os padrões de automação da Saudi Aramco para 2025 aceitam ambas as plataformas, mas projetos vinculados a empresas EPC alemãs ou austríacas tendem a preferir a Siemens, enquanto as especificações de EPC francesas e italianas favorecem a Schneider.
Uma fábrica de produtos químicos especiais em Ludwigshafen, que opera com funções instrumentadas de segurança de acordo com a norma IEC 61511, leva ambas as plataformas ao limite. As CPUs de segurança Modicon M580 (BMEP582040S) executam lógica de segurança SIL2 com certificação TÜV juntamente com o programa de controle de processo no mesmo hardware. A biblioteca de segurança EcoStruxure Control Expert inclui blocos de função pré-certificados para desligamento de emergência, gerenciamento de queimadores e proteção contra transbordamento — exatamente o que as operações químicas em lote precisam para conformidade regulatória.
A Siemens responde com as CPUs S7-1500 F (6ES7516-3FN02-0AB0) que lidam com programas de segurança e programas padrão em partições de memória separadas e isoladas. O TIA Portal inclui o complemento Safety Advanced e as camadas do sistema de controle de processos SIMATIC PCS 7 da Siemens sobre o S7-1500 para funcionalidade DCS completa quando a aplicação ultrapassa a capacidade do controle PLC independente. As instalações da BASF e da Bayer na Alemanha, Suíça e região do Benelux utilizam predominantemente infraestrutura Siemens, portanto, o ecossistema de integradores e a disponibilidade de peças de reposição inclinam a decisão para o SIMATIC, independentemente do mérito técnico puro.
Uma estação de tratamento de água de 40 MGD em Houston, que avaliará ambas as plataformas em 2026, destaca a dinâmica norte-americana. A Schneider Modicon tem ampla presença no mercado de serviços de água dos EUA — muitas estações adotaram o Modicon Quantum nas décadas de 1990 e 2000, durante as atualizações de SCADA exigidas pela EPA. A redundância Hot Standby do M580 combina duas CPUs com comutação suave em menos de um ciclo de varredura do PLC, o que é crucial para a cloração contínua e o controle de bombas, onde qualquer interrupção pode resultar em um aviso de fervura da água.
As configurações redundantes do Siemens S7-1500R/H atendem a essa capacidade, mas há menos integradores de sistemas de água nos EUA especializados em TIA Portal em comparação com a força de trabalho treinada pela Schneider. O fator prático: um eletricista de manutenção de usina em Ohio que soluciona problemas de lógica ladder Modicon 40 horas por semana representa uma vantagem de base instalada que a Schneider aproveita amplamente em licitações municipais.
---
O EcoStruxure Control Expert é um ambiente de desenvolvimento integrado (IDE) dedicado à automação de processos. A Schneider investiu fortemente nos editores de texto estruturado e diagramas de blocos de função IEC 61131-3, otimizados para controle contínuo — malhas PID, escalonamento analógico, blocos totalizadores e gerenciamento de alarmes. O software parece ter sido desenvolvido especificamente para engenheiros de processo, e não para programadores de automação em geral. Os Blocos de Função Derivados (DFBs) do Control Expert permitem que os usuários encapsulem estratégias de controle padrão (por exemplo, um controle de nível de tambor de caldeira com três elementos) em elementos de biblioteca reutilizáveis e com controle de versão, que podem ser utilizados em diferentes projetos.
O TIA Portal é mais abrangente. Ele unifica PLC, IHM, configuração de inversores e SCADA em uma única estrutura de engenharia. Para automação de processos, essa abrangência tem dois lados. Um engenheiro de controle que configura uma sequência complexa de lotes no TIA Portal pode arrastar o mesmo inversor PROFINET para a visualização de rede que usa para o programa do PLC — realmente mais rápido do que alternar entre ferramentas separadas. Mas as bibliotecas específicas de processo do TIA Portal são menos maduras do que as do Control Expert. A Siemens aborda essa lacuna com o overlay PCS 7 e o SIMATIC Process Device Manager, mas esses são licenciamentos adicionais e investimentos em treinamento além do pacote principal do TIA Portal.
O modelo de redundância ePAC da Schneider utiliza duas CPUs M580 fisicamente idênticas, conectadas por um link Ethernet Hot Standby. A CPU secundária espelha a memória de programa e as tabelas de dados da CPU primária em tempo real. Em caso de falha da CPU primária, a secundária assume o controle com transferência contínua do ciclo de varredura — os módulos de E/S enxergam a mesma identidade do controlador e continuam operando. Os pontos de conexão RIO (E/S Remota) da Schneider suportam conexões Ethernet duplas, de modo que o par redundante se conecta a cada rack de E/S por meio de caminhos de rede independentes.
O Siemens S7-1500R/H utiliza topologia em anel PROFINET para redundância. Duas CPUs se conectam por meio de um link de fibra síncrona, e o anel PROFINET conecta ambos os controladores a todas as estações de E/S. Se um cabo se romper ou uma CPU falhar, o anel redireciona automaticamente a comunicação. A abordagem da Siemens reduz o número total de switches Ethernet em comparação com a topologia de estrela dupla da Schneider, mas exige um dimensionamento cuidadoso do anel para instalações maiores, onde a latência cumulativa em dezenas de estações de E/S se aproxima do limite de tempo de ciclo.
Na prática, ambas as arquiteturas proporcionam comutação em menos de 100 ms. O fator decisivo geralmente é qual topologia a equipe de rede existente da planta se sente confortável em manter às 3 da manhã.
O debate sobre o protocolo vai além de uma simples verificação de especificações. O Modicon M580 utiliza Modbus TCP nativamente — a pilha Ethernet da CPU inclui um analisador Modbus de hardware que processa leituras e gravações de registros em velocidade de transmissão. Para instalações de processo com medidores de vazão Modbus, monitores de potência e inversores de frequência (VFDs) (o que abrange aproximadamente 70% das instalações de processo existentes em todo o mundo), o M580 elimina completamente os gateways de tradução de protocolo. Cada ciclo de varredura de E/S extrai os dados de registro Modbus dos dispositivos de campo sem necessidade de programação adicional.
O Siemens S7-1500 utiliza PROFINET como protocolo nativo. O PROFINET oferece atualizações de E/S determinísticas em tempo real com jitter inferior a um milissegundo — superior ao Modbus TCP para aplicações discretas de alta velocidade. Para automação de processos, a vantagem do PROFINET se manifesta no diagnóstico de instrumentos: um transmissor de pressão compatível com PROFINET envia automaticamente dados de integridade do dispositivo (detecção de ruptura do diafragma, temperatura da eletrônica, desvio de calibração) para o CLP por meio do modelo de dispositivo PROFINET. Os instrumentos Modbus exigem que o CLP consulte os registros de diagnóstico explicitamente. A base instalada de instrumentos nativos PROFINET da Siemens, provenientes da Endress+Hauser, VEGA e da linha SITRANS da própria Siemens, proporciona ao S7-1500 uma experiência plug-and-produce mais completa quando o projeto especifica esses fornecedores.
Ambas as plataformas possuem certificação de dispositivo host IEC 62443-4-2 válida até 2026. O Schneider Modicon M580 obteve a certificação EDSA (Embedded Device Security Assurance) da ISASecure, que abrange o firmware da CPU, as comunicações do backplane Ethernet e a conexão com a estação de trabalho de engenharia Control Expert. O recurso de lista branca de aplicativos do M580 bloqueia a CPU para executar apenas firmware e código de aplicativo com assinatura digital, impedindo modificações não autorizadas do programa, mesmo que um invasor comprometa a estação de trabalho de engenharia.
O Siemens S7-1500 possui certificação IEC 62443-4-2 SL1 com o pacote de firmware S7-1500 Security Integrated. A abordagem da Siemens enfatiza a defesa em profundidade: listas de controle de acesso em nível de CPU, atualizações de firmware assinadas e integração com o SINEC NMS (Sistema de Gerenciamento de Rede) para monitoramento de segurança centralizado em toda a planta. O servidor VPN integrado do S7-1500 permite acesso remoto criptografado para suporte do integrador sem expor a rede de controle à internet.
Para projetos no Oriente Médio com requisitos obrigatórios da norma IEC 62443, definidos por autoridades nacionais de cibersegurança (NCA na Arábia Saudita, DESC em Dubai), ambas as plataformas atendem à lista de verificação de conformidade. O diferencial reside na familiaridade do integrador com o aprimoramento da segurança de cada plataforma, indo além do nível básico exigido pela certificação.
---
Preços aproximados para configurações de CPU com processos equivalentes em 2026:
· Modicon M580 BMEP584040: US$ 5.200 a US$ 6.800, dependendo do distribuidor e do volume.
· Siemens SIMATIC 6ES7516-3AN02-0AB0 (CPU 1516-3 PN/DP): US$ 4.800–US$ 6.200
· Modicon M340 BMXP342030 (gama média, não redundante): US$ 2.100–US$ 2.800
· Siemens S7-1500 6ES7513-1AL02-0AB0 (CPU 1513-1 PN, compacto): US$ 2.400–US$ 3.100
Os prazos de entrega variam. No segundo trimestre de 2026, as CPUs Schneider M580 serão enviadas em 8 a 12 semanas, provenientes da fábrica francesa; as CPUs Siemens S7-1500, produzidas na Alemanha, terão um prazo de entrega de 10 a 14 semanas. Ambas as plataformas apresentaram prazos de entrega mais longos durante a escassez de semicondutores de 2022 a 2024, com normalização gradual ao longo de 2025 e 2026. A Tztechio.com mantém em estoque hardware de PLCs da Schneider e da Siemens, com modelos selecionados de CPUs M580 e S7-1500 disponíveis para envio imediato a partir de armazéns regionais.
As licenças do EcoStruxure Control Expert começam em torno de US$ 2.500 para uma licença de desenvolvimento de usuário único. O TIA Portal Professional V18 custa entre US$ 3.200 e US$ 5.500, dependendo do pacote de licenças. A Siemens também cobra taxas anuais do Serviço de Atualização de Software (SUS), enquanto a Schneider utiliza licenciamento perpétuo sem manutenção obrigatória — um fator que se acumula significativamente ao longo de um ciclo de vida de ativos de 15 anos.
P: Posso usar módulos de E/S Modicon M580 com CPUs Siemens S7-1500?
Não, os protocolos de backplane são incompatíveis. O Modicon X80 I/O comunica-se através do protocolo Ethernet da Schneider; o Siemens ET 200SP/MP I/O utiliza PROFINET. É possível interligar os dois sistemas na camada de rede utilizando módulos de gateway Modbus TCP ou PROFINET, mas a utilização de diferentes tipos de E/S no mesmo backplane da CPU não é suportada.
P: Qual plataforma é mais fácil para um engenheiro de processos que não programa em tempo integral?
O EcoStruxure Control Expert é um ambiente mais focado em processos. A biblioteca de blocos de função inclui blocos pré-construídos de PID, controle de avanço/atraso, controle de proporção e totalizador que se mapeiam diretamente à terminologia de controle de processos. O TIA Portal exige mais navegação para acessar funções de processo equivalentes. Se sua equipe for composta por engenheiros químicos que aprenderam os fundamentos de CLP na prática, as ferramentas da Schneider oferecem uma curva de aprendizado inicial mais suave.
P: Qual é a diferença prática entre a redundância ePAC e o S7-1500R/H?
Ambas as topologias realizam comutação suave em um único ciclo de varredura para aplicações de processo típicas. A topologia dual-star do Modicon ePAC utiliza mais switches Ethernet, mas isola falhas de rede de forma eficiente. A topologia em anel do S7-1500R/H utiliza menos switches, mas exige que todo o anel volte a convergir em caso de rompimento de um cabo. Para fábricas com infraestrutura de rede Siemens existente, a abordagem em anel representa economia em custos de hardware. Para novas instalações onde a flexibilidade no projeto da rede é importante, as duas topologias são funcionalmente equivalentes.
P: A Schneider ainda oferece suporte ao antigo Modicon Quantum em 2026?
Sim. A Schneider Electric mantém suporte para o Quantum por meio do modo de compatibilidade EcoStruxure Control Expert e da produção ativa de peças de reposição. No entanto, novas CPUs Quantum não são mais fabricadas — o caminho de migração declarado pela Schneider é o M580 com adaptadores de E/S Quantum. Se sua planta utiliza o Quantum e a estratégia de controle não mudou nos últimos 15 anos, considere a migração para o M580 nos próximos 3 a 5 anos, antes que a disponibilidade de peças de reposição se torne limitada.
P: Qual plataforma se destaca em cibersegurança para conformidade com as normas da NCA no Oriente Médio?
Ambas as plataformas possuem certificação IEC 62443-4-2 e atendem aos requisitos básicos da NCA e da DESC. A Siemens possui documentação mais extensa em árabe e uma equipe de consultoria em cibersegurança mais ampla na região. A Schneider possui uma base instalada mais robusta no setor de petróleo e gás da Arábia Saudita, o que se traduz em mais configurações de segurança validadas em campo. O critério de desempate geralmente é qual fornecedor disponibiliza o pacote de documentação de conformidade mais rapidamente durante a fase de Teste de Aceitação em Campo (FAT) do projeto, com base na rapidez com que a equipe local fornece esse pacote.
P: Meu programa Siemens S7-300/400 será migrado para o S7-1500?
Parcialmente. O TIA Portal inclui uma ferramenta de migração S7-300/400 que converte projetos STEP 7, mas os blocos de função específicos do processo (especialmente os blocos de biblioteca PID e APL do PCS 7) exigem retrabalho manual. Espere uma conversão automatizada de 60 a 80% para lógica discreta e de 30 a 50% para código de controle de processo. Aloque horas de engenharia de acordo. A migração do Schneider Quantum para o M580 segue um padrão semelhante — o Control Expert converte a estrutura do aplicativo automaticamente, mas o mapeamento de E/S e a configuração de comunicação exigem revisão manual.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------
