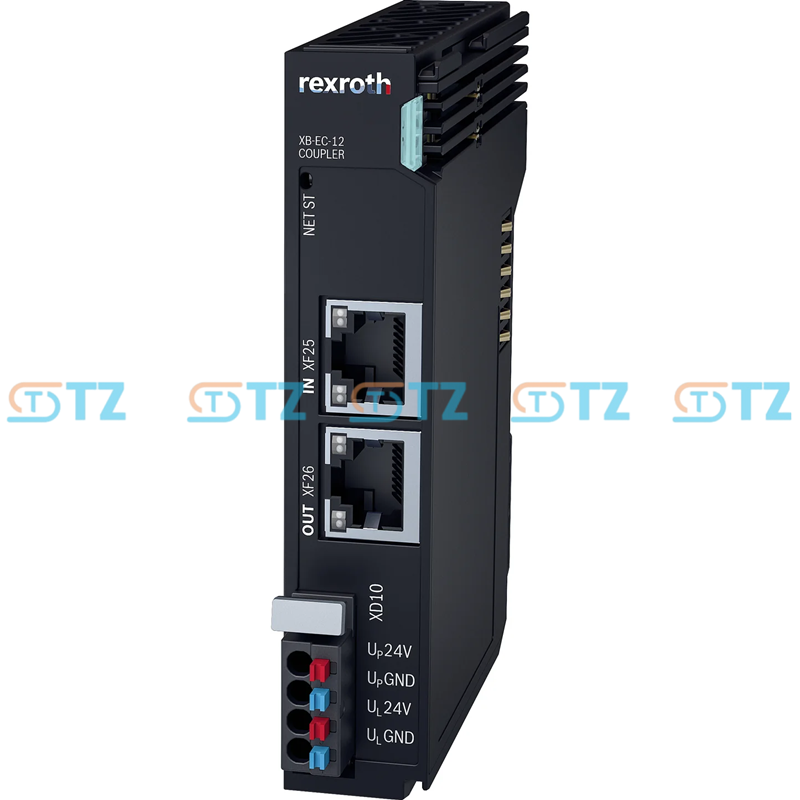

Módulo de extensão EtherCAT de E/S ctrlX XB-EC-12

📦 Visão geral do produto: ctrlX I/O XB-EC-12

O XB-EC-12 é um módulo de interface especializado dentro do sistema de E/S ctrlX, projetado para estender o barramento EtherCAT local. Sua função principal é fornecer uma porta RJ45 externa que permite a continuação de uma rede EtherCAT para outra estação de E/S ou um dispositivo EtherCAT de terceiros. Isso o torna um componente essencial para arquiteturas de automação distribuídas, onde os módulos de E/S estão espalhados por diferentes gabinetes ou seções de máquinas.

🔹 1. Descrição

O XB-EC-12 (Número de Material: R911400262) funciona como uma junção EtherCAT ou terminal de ramificação. Ele converte a comunicação interna LVDS (Sinalização Diferencial de Baixa Tensão) do backplane de uma estação de E/S ctrlX de volta para sinais padrão da camada física Ethernet através de um conector RJ45. Isso permite uma topologia flexível, possibilitando aos usuários migrar de uma estrutura linear padrão para uma topologia em estrela ou em árvore, dependendo dos recursos do mestre da rede.

🔹 2. Funções principais

🚀 Extensão EtherCAT: Permite a conexão de outros dispositivos escravos EtherCAT (estações de E/S adicionais, drives ou sensores) através de cabos Ethernet industriais padrão.

📡 Versatilidade de topologia: Permite a criação de ramificações em uma rede EtherCAT, o que é particularmente útil para montagens de máquinas modulares.

🛠️ Design compacto: Integra-se perfeitamente à linha de E/S ctrlX com uma estrutura fina de 20 mm, mantendo a consistência estética e facilitando a instalação mecânica.

🛡️ Processamento Inteligente: O módulo detecta automaticamente a conexão de um participante subsequente e ativa a porta EtherCAT de acordo.

💾 Diagnóstico visual: Possui indicadores LED integrados para o status de link e atividade diretamente na porta RJ45 para facilitar a solução de problemas no local.

🔹 3. Integração de Sistemas

📏 Instalação: Encaixe por pressão em trilho DIN de 35 mm. Deve ser posicionado na extremidade direita de um bloco de E/S ctrlX ou no ponto específico onde uma ramificação de rede é necessária.

🔗 Alimentação: Obtém sua energia lógica do sistema de barramento interno (UL), portanto, nenhuma fiação externa adicional é necessária para a operação principal do módulo.

⚙️ Configuração: Gerenciada através da ferramenta de engenharia de E/S ctrlX ou qualquer software de configuração mestre EtherCAT padrão usando o arquivo ESI apropriado.

🔹 4. Especificações Técnicas

| Parâmetro | Valor

|| :--- | :---

Tecnologia de conexão | RJ45 (1 porta)

|| Interface de barramento local | EtherCAT (conexão direta com o backplane)

Taxa de transmissão: 100 Mbps (Fast Ethernet)

Tensão nominal (UL) | 24 V CC (via placa traseira)

Consumo de corrente | Máx. 120 mA

Consumo de energia: Aprox. 1,2 W

Dimensões (L x A x P) | 20 mm x 105 mm x 85 mm

Peso: 95 g

|| Temperatura de operação | -25°C a +55°C

|| Classificação de proteção | IP20

Produtos Advantage:

Todos os itens são genuínos, novos e estão em estoque no distribuidor. Informe-nos se precisar de outras condições, como usados, de caixa aberta, recondicionados, etc.

Muitos disponíveis, só esperando por você! Sinta-se à vontade para perguntar e conseguir um preço melhor!
