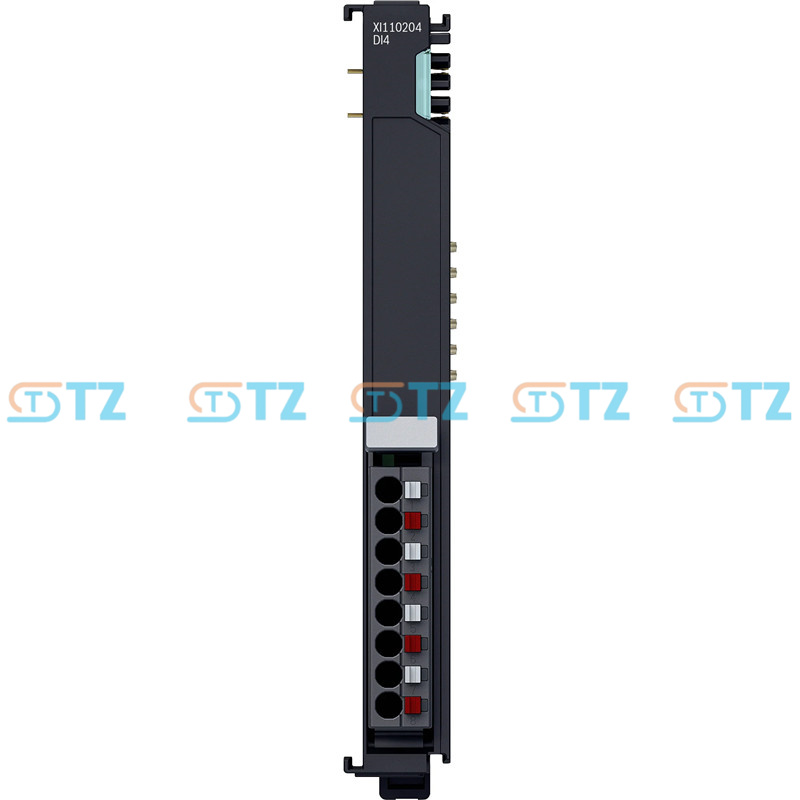

Módulo de entrada digital XI110204 ctrlX I/O (4 canais, 3 fios)

📦 Visão geral do produto: ctrlX I/O XI110204

O XI110204 é um módulo de entrada digital de alto desempenho da série ctrlX I/O, projetado especificamente para aplicações que exigem tecnologia de conexão de 3 fios. Este módulo é ideal para conectar sensores que requerem alimentação própria diretamente do terminal, como sensores de proximidade de 3 fios ou sensores fotoelétricos. Ele oferece alta integridade de sinal e fiação simplificada para configurações complexas de sensores.

🔹 1. Descrição

O XI110204 (Número de Material: R911175024) possui 4 canais de entrada digital. Ao contrário das variantes de alta densidade com 16 canais, este módulo oferece pontos de conexão dedicados para o sinal, 24V CC (UP) e 0V (GND) para cada canal individual. Isso elimina a necessidade de blocos de distribuição externos na fiação de sensores ativos. Ele se comunica através do backplane EtherCAT e oferece desempenho robusto em ambientes industriais exigentes.

🔹 2. Funções principais

🚀 Conectividade de 3 fios: Conexão direta da alimentação e do sinal do sensor a um único bloco de terminais, reduzindo significativamente a complexidade da fiação do painel.

📡 Aquisição de sinal precisa: Otimizada para detecção em alta velocidade com atraso mínimo do sinal, garantindo dados precisos para a lógica de controle.

🛠️ Montagem sem ferramentas: Utiliza tecnologia de terminais de encaixe para instalação rápida e resistente à vibração de fios sólidos ou com terminais de compressão.

🛡️ Diagnóstico específico do canal: LEDs integrados fornecem uma indicação clara do status de cada uma das 4 entradas, facilitando a manutenção local rápida.

💾 Design robusto: Apresenta uma ampla faixa de temperatura operacional e alta compatibilidade eletromagnética (EMC) para uso confiável próximo a acionamentos de alta potência.

🔹 3. Integração de Sistemas

📏 Instalação: Compacto com 12 mm de largura, encaixa-se em trilhos DIN padrão de 35 mm como parte de uma estação de E/S modular ctrlX.

🔗 Distribuição de energia: O módulo obtém energia para os sensores diretamente do barramento de tensão periférica interno (UP), simplificando o conceito de alimentação.

⚙️ Configuração: Parâmetros como filtros de entrada podem ser ajustados no ambiente de engenharia ctrlX CORE ou em qualquer software mestre EtherCAT compatível.

🔹 4. Especificações Técnicas

| Parâmetro | Valor

|| :--- | :---

|| Número de entradas | 4

Tecnologia de conexão | 3 fios (Sinal, L+, L-)

Tensão do sinal | 24V CC (-15% / +20%)

Corrente de entrada | Típ. 2,3 mA

|| Filtro de entrada | 3,0 ms (Configurável)

Consumo de energia: Aprox. 0,8 W

Dimensões (L x A x P) | 12 mm x 100 mm x 71 mm

|| Temperatura de operação | -25°C a +60°C

|| Classificação de proteção | IP20
