# Guia de Referência Rápida do Danfoss VLT® AutomationDrive FC 302

## 1. Identificação do Produto e Principais Usos

O **FC 302** é um inversor de frequência (VFD) premium de alto desempenho, projetado para aplicações industriais avançadas que exigem alto controle de torque, precisão de velocidade e operação síncrona.

Aplicações principais

* **Equipamentos de Alto Torque:** Guindastes, talhas, guinchos e elevadores (com controle de freio mecânico integrado).

* **Manuseio de Precisão:** Transportadores, sistemas de posicionamento e linhas de embalagem.

* **Automação de Processos Pesados:** Extrusoras, misturadores, centrífugas e enroladores.

* **Ambientes críticos para a segurança:** Equipado de série com **Desligamento seguro do torque (STO)** (SIL 2 / PL d, atualizável para SIL 3 / PL e).

Principal diferencial em relação ao FC 301

Embora ambos pertençam à série FC 300, o **FC 302** é o modelo para serviço pesado, apresentando Controle Vetorial de Fluxo (com opção de feedback do encoder), capacidade para motor de ímã permanente, funcionalidade de segurança STO integrada e capacidades expandidas de entrada/saída.

---

## 2. Layout do Terminal de Controle Principal

O FC 302 apresenta um bloco de terminais removível e altamente configurável, agrupado em conjuntos de segurança, digitais e analógicos:

* **Terminal 37:** **Entrada de desligamento seguro do torque (STO)**. Deve ser alimentado com +24 V CC para permitir o funcionamento do inversor.

* **Terminais 12 e 13:** Alimentação de tensão CC de +24 V para entradas digitais.

* **Terminal 18:** Entrada Digital (Padrão: `[8]` Iniciar).

* **Terminal 19:** Entrada Digital (Padrão: `[10]` Inversão).

* **Terminal 27:** Entrada Digital (Padrão: `[2]` Inversão de Rotação / Reinicialização Externa).

* **Terminal 29:** Entrada ou Saída Digital (Padrão: `[14]` Jog).

* **Terminais 32 e 33:** Entradas digitais (configuráveis ​​para entradas de pulso de alta velocidade/trilhas de codificador).

* **Terminal 50:** Alimentação do potenciômetro de +10V CC.

* **Terminal 53:** Entrada Analógica 1 (Tensão 0 ~ 10V ou Corrente 0/4 ~ 20mA configurada através da chave A53).

* **Terminal 54:** Entrada Analógica 2 (Tensão 0 ~ 10V ou Corrente 0/4 ~ 20mA configurada através da chave A54).

* **Terminal 68 (+) e 69 (-):** Comunicação serial RS-485 (Protocolo FC / Modbus RTU).

---

## 3. Parâmetros Essenciais de Comissionamento

Antes de ligar o motor, insira os dados da placa de identificação e execute a Adaptação Automática do Motor (AMA):

| Parâmetro | Nome do parâmetro | Configuração/uso típico

|| :---: | :--- | :---

|| **0-01** | Idioma | Selecione o idioma de exibição preferido

|| **1-00** | Modo de Configuração | `[0]` Velocidade em Malha Aberta (Padrão) ou `[1]` Velocidade em Malha Fechada (Codificador)

|| **1-10** | Construção do Motor | `[0]` Assíncrono (Indução) ou `[1]` PM (Motor de Ímã Permanente)

|| **1-20** | Potência do motor | Potência nominal de entrada da placa de identificação ($kW$ ou $hp$)

|| **1-22** | Tensão do motor | Tensão nominal de entrada (ex.: 400 V)

|| **1-23** | Frequência do motor | Frequência nominal de entrada ($50 Hz / $60 Hz)

|| **1-24** | Corrente do motor | Corrente nominal exata de entrada ($A$)

|| **1-25** | Velocidade Nominal do Motor | RPM base de entrada da placa de identificação

|| **1-29** | Adaptação Automática do Motor | Defina para `[1]` Ative a Adaptação Automática Completa e pressione **Hand On** para ajustar

|| **3-41** | Tempo de aceleração da rampa 1 | Tempo para acelerar de 0 RPM até a velocidade base (segundos)

|| **3-42** | Tempo de desaceleração da rampa 1 | Tempo para desacelerar da velocidade base até 0 RPM (segundos)

|| **5-10** | Terminal 18 Entrada Digital | Defina para `[8]` Iniciar

|---

## 4. Dimensões Físicas e Pesos (Tamanhos de Quadro A a F)

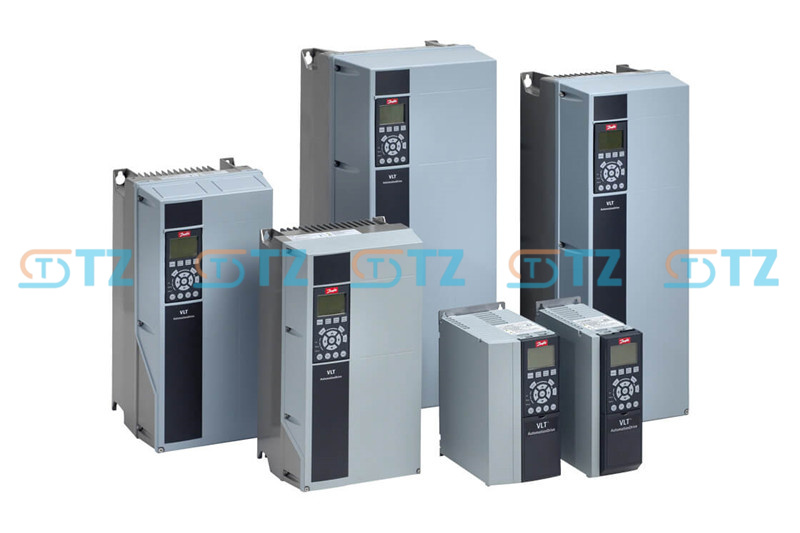

A linha FC 302 abrange desde gabinetes compactos para montagem em parede (estruturas **A**) até enormes gabinetes de chão (estruturas **F**). Abaixo estão as dimensões para configurações padrão com classificação IP20/IP21 (NEMA 1) de até 75 kW.

Tabela de referência de invólucros (0,25 a 75 kW)

| Dimensões da estrutura | Faixa de potência (aprox. a 400 V) | Altura (A) | Largura (L) | Profundidade (P) | Peso máximo

|| :---: | :--- | :---: | :---: | :---: | :---:

|| **A1** | 0,25 -- 1,5 kW (IP20) | 200 mm | 75 mm | 205 mm | 2,7 kg

|| **A2** | 0,25 -- 4,0 kW (IP20/21) | 268 mm | 90 mm | 205 mm | 4,9 kg

|| **A3** | 5,5 - 7,5 kW (IP20/21) | 268 mm | 130 mm | 205 mm | 6,6 kg

|| **A5** | 0,25 -- 7,5 kW (IP55/66) | 420 mm | 242 mm | 200 mm | 14,2 kg

|| **B1** | 11 -- 18,5 kW (IP21/55) | 480 mm | 242 mm | 260 mm | 23,0 kg

|| **B2** | 22-30 kW (IP21/55) | 650 mm | 242 mm | 260 mm | 27,0 kg

|| **B3** | 11 -- 18,5 kW (IP20) | 399 mm | 165 mm | 249 mm | 12,0 kg

|| **B4** | 22-30 kW (IP20) | 520 mm | 230 mm | 242 mm | 23,5 kg

|| **C1** | 37-55 kW (IP21/55) | 684 mm | 308 mm | 310 mm | 45,0 kg

|| **C2** | 75 kW (IP21/55) | 770 mm | 370 mm | 330 mm | 65,0 kg

|| **C3** | 37-55 kW (IP20) | 550 mm | 308 mm | 333 mm | 35,0 kg

|| **C4** | 75 kW (IP20) | 660 mm | 370 mm | 333 mm | 50,0 kg

*Nota: As dimensões correspondem aos módulos padrão em formato de livro. Potências mais elevadas (de 90 kW a 1 MW) utilizam gabinetes maiores **D, E e F**.*

Regras de folga de montagem

* **Lado a lado:** Os tamanhos de moldura **A, B e C** podem ser montados lado a lado, sem necessidade de espaço entre eles.

* **Ventilação de ar superior/inferior:** * Estruturas **A1, A2, A3, B3, B4, C3, C4**: Requerem espaço livre mínimo de **100 mm** acima e abaixo.

* Estruturas **B1, B2, C1, C2**: Requerem espaço livre mínimo de **200 mm** acima e abaixo.
