O que é um PLC?

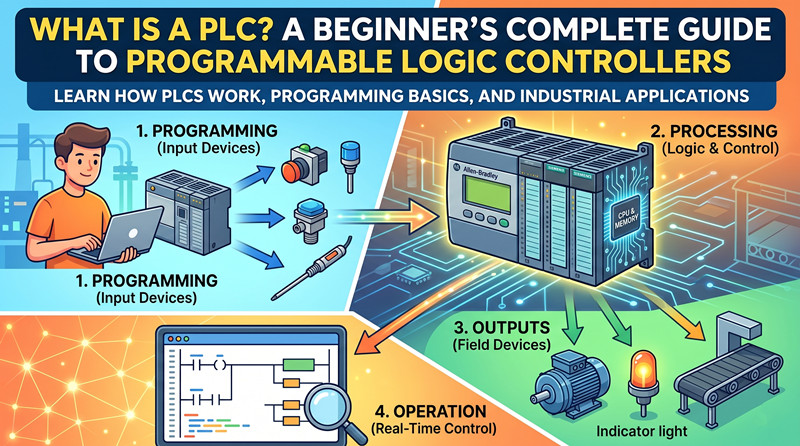

 IntroduçãoUm CLP (Controlador Lógico Programável) é um computador digital robusto de nível industrial, projetado para automatizar processos eletromecânicos em fábricas, máquinas e infraestrutura. Ao contrário dos computadores comerciais comuns, os CLPs são construídos para suportar condições industriais severas: temperaturas extremas, umidade, poeira, ruído elétrico e vibração.A função do CLP é simples: ele lê as entradas, toma decisões com base na lógica programada e controla as saídas. Pense nele como o "cérebro" de uma máquina ou processo — quando um botão é pressionado (entrada), o CLP decide o que deve acontecer (lógica) e ativa um motor, válvula ou indicador (saída).A História: Por que os PLCs foram inventadosAntes dos PLCs, a automação industrial dependia de painéis de relés — grandes gabinetes repletos de centenas ou milhares de relés eletromecânicos, temporizadores e contatores. Os problemas incluíam: a necessidade de refazer a fiação fisicamente para qualquer alteração (levando dias ou semanas), o desgaste mecânico causando tempo de inatividade, a dificuldade de solucionar problemas, a enorme necessidade de espaço e a ausência de capacidade de coleta de dados.Em 1968, a Bedford Associates (posteriormente Modicon) desenvolveu o primeiro CLP (Controlador Lógico Programável) — o Modicon 084 — para a fábrica de transmissões Hydra-Matic da General Motors. O objetivo era simples: substituir os painéis de relés por um sistema eletrônico programável que pudesse ser reconfigurado rapidamente quando a produção mudasse. Em uma década, os CLPs já haviam substituído em grande parte os painéis de relés no mundo todo.Hardware de CLP: Componentes principais1. CPU (Unidade Central de Processamento): O "cérebro" do CLP — um microprocessador que executa o programa de controle, realiza operações aritméticas e lógicas e gerencia a comunicação. As principais especificações incluem tamanho da memória, tempo de varredura (ms), capacidade de E/S e portas de comunicação (Ethernet, USB, RS-232/RS-485).2. Fonte de alimentação: Converte a energia da rede elétrica CA (110 V/220 V CA) nas tensões CC necessárias para a CPU e os módulos de E/S (normalmente 24 V CC). Considerações críticas: potência nominal, redundância para aplicações críticas e faixa de tensão de entrada.3. Módulos de Entrada: Conecte sensores e interruptores à CPU do CLP, convertendo sinais do mundo real em dados digitais. As entradas digitais (24 V CC) aceitam botões de pressão, chaves fim de curso, sensores de proximidade e pressostatos — representando apenas LIGADO (1) ou DESLIGADO (0). As entradas analógicas lidam com sensores de temperatura (RTD, termopar), transdutores de pressão, medidores de vazão e sensores de nível com sinais como 4-20 mA ou 0-10 V.4. Módulos de Saída: Recebem comandos da CPU e controlam atuadores. Saídas digitais (24 V CC, 120 V CA ou relé) controlam válvulas solenoides, contatores, partidas de motores, luzes indicadoras e alarmes. Saídas analógicas acionam inversores de frequência (VFDs), válvulas proporcionais e servomotores com sinais padrão como 4-20 mA ou 0-10 V.5. Rack/Painel Traseiro: A infraestrutura física que mantém todos os módulos do CLP juntos e fornece o barramento de comunicação entre eles.6. Interfaces de comunicação: Os PLCs comunicam-se com IHMs, outros PLCs, inversores de frequência e redes da planta através de protocolos como EtherNet/IP, PROFINET, Modbus TCP/IP, PROFIBUS, DeviceNet, ControlNet, OPC UA e conexões seriais (RS-232/RS-485).Como funciona um CLP? O ciclo de varreduraA CPU executa seu programa em um loop contínuo e repetitivo chamado ciclo de varredura. Cada ciclo completo consiste em quatro etapas:Etapa 1 – Leitura de entradas: A CPU lê todos os estados dos módulos de entrada e os armazena na tabela de imagens de entrada (normalmente de 1 a 10 ms).Etapa 2 – Executar o programa: A CPU executa o programa do usuário uma instrução por vez, lendo e escrevendo nas tabelas de imagens de entrada/saída na memória.Etapa 3 – Gravar saídas: Após a execução do programa, a CPU atualiza todos os módulos de saída simultaneamente com os valores da tabela de imagens de saída.Etapa 4 – Manutenção: A CPU executa tarefas internas, incluindo comunicação HMI/PLC, funções baseadas em tempo e diagnósticos.O tempo de varredura típico é de 5 a 20 ms para um programa de tamanho médio; aplicações de alta velocidade podem exigir de 0,5 a 1 ms.Linguagens de Programação de CLP: Os Cinco Padrões IEC 61131-31. Diagrama de contatos (Ladder Diagram - LD) – A linguagem mais popular, especialmente na América do Norte. Projetado para se parecer com esquemas de relés elétricos, tornando-o intuitivo para eletricistas. Ideal para lógica discreta e controle sequencial.2. Diagrama de Blocos Funcionais (FBD) – Utiliza blocos gráficos com conexões de entrada/saída. Cada bloco executa uma função específica — laços PID, operações aritméticas, portas lógicas, temporizadores. Ideal para controle de processos e laços PID.3. Texto Estruturado (ST) – Linguagem de alto nível baseada em texto, semelhante a Pascal ou BASIC. Mais poderosa para processamento de dados complexos, processamento em lote e máquinas de estado avançadas.4. Diagrama de Função Sequencial (DFS) – Linguagem gráfica para definir processos sequenciais — operações que ocorrem em etapas com ações e transições controladas. Ideal para processos em lote e máquinas de embalagem.5. Lista de Instruções (IL) – Linguagem de baixo nível baseada em texto, semelhante à linguagem assembly. Compacta e eficiente, porém menos legível. Ideal para rotinas simples e compactas e sistemas legados.PLC vs. DCS vs. PC IndustrialPLC: Projetado para manufatura discreta (máquinas individuais, linhas de montagem). Tempos de leitura rápidos, hardware robusto. Escala: centenas a milhares de pontos de E/S.Sistema de Controle Distribuído (DCS): Projetado para indústrias de processos contínuos (petróleo e gás, química, geração de energia). Altamente redundante e integrado às variáveis ​​do processo. Escala: de milhares a centenas de milhares de pontos de entrada/saída.Computador Industrial (IPC): Projetado para processamento de dados em alta velocidade, sistemas de visão e algoritmos complexos. Baseado em PC, executa Windows ou Linux com alta capacidade computacional.As fronteiras entre PLC, DCS e IPC tornaram-se significativamente menos nítidas nos últimos anos.Como escolher o PLC certoEtapa 1: Defina a aplicação — máquina individual ou sistema para toda a planta, necessidades de controle de movimento em alta velocidade, requisitos críticos de segurança, número atual e futuro de E/S.Etapa 2: Avalie o ecossistema da marca — Allen Bradley domina nas Américas, Siemens na Europa/Ásia, Mitsubishi no Japão e em mercados sensíveis a custos, ABB para automação de processos.Etapa 3: Considere os custos de software — o hardware geralmente representa apenas 30 a 50% do custo total de propriedade; o licenciamento de software pode ser igualmente caro (Allen Bradley Studio 5000: US$ 5.000 a US$ 15.000 ou mais).Etapa 4: Adequar os requisitos de E/S — calcular as entradas digitais, saídas digitais e sinais analógicos necessários, adicionando uma margem de 20% para expansão futura.Etapa 5: Verificar os requisitos de comunicação — conectividade HMI, integração com a rede da planta (MES/ERP), comunicação com inversores/PLC e capacidade de acesso remoto.Principais marcas de empresas de capital aberto em resumoAllen Bradley (Rockwell Automation)Produtos principais:ControlLogix, CompactLogix, MicroLogix, SLC 500Software de programação:Designer de Logix do Studio 5000Comunicação:EtherNet/IP, ControlNet, DeviceNet, ModbusSite:www.rockwellautomation.comSiemensProdutos principais:SIMATIC S7-1500, S7-1200, S7-300, S7-400Software de programação:Portal TIAComunicação:PROFINET, PROFIBUS, Modbus TCP/IP, OPC UASite:www.siemens.comMitsubishi ElectricProdutos principais:MELSEC iQ-R, iQ-F, MELSEC-Q, MELSEC-FSoftware de programação:GG Works3Comunicação:CC-Link IE, Modbus TCP/IP, EtherNet/IPSite:www.mitsubishielectric.comABBProdutos principais:AC500, AC500-eco, AC700Software de programação:Construtor de AutomaçãoComunicação:EtherNet/IP, PROFINET, Modbus TCP/IP, CANopenSite:novo.abb.com/plcHoneywellProdutos principais:ControlLogix (através da Honeywell), Experion PKSSoftware de programação:Estúdio ExperionComunicação:EtherNet/IP, Modbus, OPC UASite:www.honeywellprocess.comOmronProdutos principais:NX1P2, NJ501, CP1H, CP1LSoftware de programação:Sysmac Studio, Programador CXComunicação:EtherNet/IP, Modbus TCP/IP, USBSite: www.omron-ap.comEste guia tem fins educativos. Para orientações específicas de aplicação, consulte um engenheiro de automação qualificado ou entre em contato com a equipe de vendas técnicas da TZ TECH.
