A família de E/S 1771 é a clássica família de E/S para chassis Allen-Bradley da era PLC-5 (processadores 1785) e racks 1771. A Rockwell a lançou na década de 1980. Ela foi responsável pela maior parte do controle de processos e máquinas na América do Norte e no Oriente Médio por três décadas. Não é compatível com o SLC 500 (que pertence à família 1746). Também não é diretamente compatível com o ControlLogix (1756). A migração para qualquer uma das plataformas requer um processo de migração, não uma simples troca.

Em 2026, a maior parte da linha 1771 encontra-se em status Ativo Maduro ou Ciclo de Vida. Muitos módulos estão em Fim de Vida Útil. A nova produção está limitada a uma lista cada vez menor de números de catálogo. A base instalada continua operando com excedentes, peças remanufaturadas e peças de reposição. Fábricas no Oriente Médio, Américas e Europa ainda operam milhares de racks 1771. Esta referência lista os números de catálogo, o status típico do ciclo de vida e o caminho prático de substituição para cada família de módulos.

A Rockwell utiliza quatro estágios de ciclo de vida:

Status | Significado

Ativo | Em produção, totalmente suportado

Ativo e maduro | Em produção, suporte contínuo, sem novos recursos

Ciclo de vida | Produção limitada ou sob encomenda, suporte faseado

Fim da vida útil | Descontinuado, sem reparo, sem suporte

Os status mudam com o tempo. As tabelas abaixo mostram o status típico em 2026. Sempre verifique cada número de catálogo na página do Ciclo de Vida do Produto da Rockwell antes de confirmar uma lista de materiais.

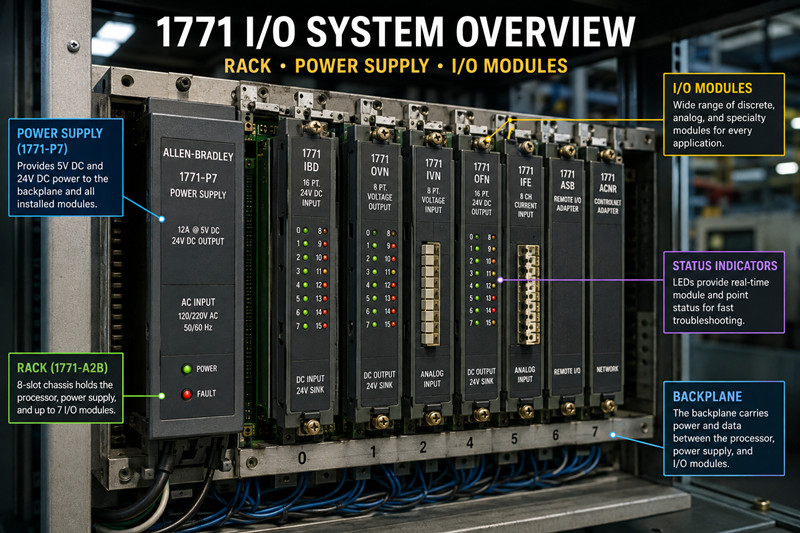

1. Racks e Chassis

O rack 1771 é um chassi de backplane. O processador, a fonte de alimentação e os módulos de E/S são todos conectados ao mesmo backplane. O tamanho do rack determina quantos módulos o sistema pode suportar.

Catálogo | Slots | Notas

1771-A1B | 4 | Chassi menor, usado para pequenas conexões remotas de E/S

1771-A2B | 8 | Tamanho mais comum

1771-A3B | 12 | Fábricas e linhas de máquinas de médio porte

1771-A4B | 16 | Maior, para painéis de E/S densos

A contagem de slots inclui o slot do processador. Um PLC-5/15 em um rack de 8 slots deixa sete slots disponíveis para E/S. Os racks são componentes passivos e raramente apresentam falhas. Os conectores do backplane sofrem desgaste com a inserção repetida de módulos, portanto, manuseie a remoção das placas com cuidado.

Status do rack: Ativo e maduro. A produção de chassis continua em baixo volume. O modelo 1771-A2B permanece o rack mais solicitado para peças de reposição e expansão.

2. Fontes de alimentação

A fonte de alimentação 1771 é montada no lado esquerdo do rack. Ela converte a energia da rede elétrica para os barramentos de 5V CC e 24V CC utilizados pela placa de circuito impresso.

Catálogo | Saída | Notas

1771-P7 | 12A a 5V CC, mais 24V CC | Fonte de alimentação padrão para a maioria dos racks

1771-P4S | 4A a 5V CC | Sistemas pequenos

1771-P6S | 6A a 5V CC | Sistemas médios

Dimensionamento da fonte de alimentação: some o consumo de corrente de cada módulo no rack e adicione uma margem de segurança de 20%. Fontes subdimensionadas causam quedas de tensão e falhas intermitentes que se assemelham a problemas no processador. Existem versões com tensão de entrada de 120V/60Hz (Américas) e 230V/50Hz (Oriente Médio, Europa). Verifique a placa de identificação antes de fazer o pedido. Uma unidade de 120V em uma linha de 230V apresentará falha imediatamente.

Os capacitores envelhecem. Um 1771-P7 de 1995 fornece menos corrente do que quando novo. Fontes de alimentação remanufaturadas são recondicionadas e testadas sob carga. Essa é a compra recomendada para peças de reposição críticas.

3. Módulos de Entrada Discreta

As entradas discretas leem contatos secos, botões de pressão, chaves fim de curso e sensores de proximidade. A família 1771 abrange níveis de sinal CC, CA e TTL.

Catálogo | Pontos | Sinal | Notas

1771-IBD | 16 | 24V DC | Módulo robusto, Ativo e Maduro

1771-IAD | 8 | 120V AC | Fábricas das Américas

1771-IBN | 16 | 24 V CC, isolado | Isolamento por ponto

1771-IGD | 8 | 5V TTL | Interfaces de nível lógico

1771-IAC | 8 | 120 V CA, isolado | Entradas CA isoladas

1771-IA | 8 | 120 V CA | Entrada CA original

1771-IB | 8 | 24 V CC | Entrada CC original

O 1771-IBD é o módulo de entrada de 24 V CC mais comum de toda a família. Ele ainda é produzido e continua recebendo suporte. A demanda por excedentes permanece alta porque é a escolha padrão para novas implementações em sistemas PLC-5 existentes. Os modelos 1771-IAD e 1771-IAC lidam diretamente com circuitos de 120 V CA. Isso é adequado para as Américas, onde circuitos de controle de 120 V/60 Hz são padrão. Em mercados de 230 V/50 Hz, os engenheiros usam sensores de 24 V CC ou reduzem a tensão por meio de transformadores de controle. O 1771-IGD é raro. Ele lê níveis lógicos TTL de 5 V de equipamentos de teste antigos e dispositivos especiais. O 1771-IB é o antecessor de 8 pinos do IBD. Ambos se encaixam no mesmo slot, mas novos projetos devem usar o IBD se houver espaço disponível no painel.

Todos os módulos de entrada reportam o status do campo através de LEDs indicadores. Existem versões de entrada e saída de dados em todo o catálogo; selecione o módulo correspondente ao sensor. Não é possível combinar entradas e saídas de dados em um mesmo módulo, portanto, verifique o diagrama de fiação antes de solicitar peças de reposição.

4. Módulos de Saída Discreta

As saídas discretas acionam contatores, válvulas solenoides, luzes piloto e partidas de motores.

Catálogo | Pontos | Sinal | Notas

1771-OBD | 16 | 24V DC | Módulo Workhorse, Ativo e Maduro

1771-OAD | 8 | 120V AC | Fábricas das Américas

1771-OBN | 16 | 24 V CC, isolado | Isolamento por ponto

1771-ODD | 8 | 24 V CC, isolado | Saída CC isolada

1771-OD16 | 16 | 24 V CC | Saída CC de alta densidade

1771-OA | 8 | 120 V CA | Saída CA original

1771-OB | 8 | 24 V CC | Saída CC original

O 1771-OBD é o padrão da família para saídas de 24 V CC. É um modelo em fase de maturidade ativa e permanece em produção. Os modelos 1771-OAD e 1771-OA chaveiam cargas de 120 V CA diretamente. Verifique a corrente de carga por ponto e o total por módulo; solenoides CA consomem corrente de pico várias vezes maior que a corrente de manutenção. O modelo 1771-OD16 oferece 16 pontos em um único slot para painéis de alta densidade. As versões isoladas, 1771-OBN e 1771-ODD, mantêm cada ponto eletricamente isolado. Utilize-as quando as saídas alimentam cargas de diferentes fontes de energia ou quando um curto-circuito em uma única carga não deve comprometer o desempenho do grupo.

Os módulos de saída falham com mais frequência do que os de entrada. Eles chaveiam a corrente real e absorvem o retorno indutivo das bobinas. Os fusíveis nos módulos de saída protegem a placa, mas não o triac ou o transistor. Um fusível queimado em um 1771-OBD é um conserto de cinco minutos; um driver de saída queimado exige a substituição do módulo.

5. Módulos Analógicos

Os módulos analógicos lidam com sinais de 4-20 mA, 0-10 V, termopares, RTDs e mV. Esses são os módulos mais afetados pela obsolescência.

Catálogo | Pontos | Função | Notas

1771-IFE | 4 | Entrada analógica | Revisões /A, /B, /C

1771-OFE1 | 4 | Saída analógica | Saídas isoladas

1771-OFE2 | 4 | Saída analógica | Foco de 4-20 mA

1771-OFE3 | 4 | Saída analógica | Foco de tensão

1771-IXHR | 8 | Entrada de termopar/mV | Alta resolução

1771-IR | 4 | Entrada RTD | Temperatura de resistência

1771-NIV | 8 | Entrada mV isolada |

1771-NIS | 4 | Entrada analógica isolada |

1771-NOC | 4 | Saída analógica isolada |

O 1771-IFE é o módulo de entrada analógica mais comum da família 1771. Ele lê quatro canais de 4-20 mA ou 0-10 V. Existem as revisões /A, /B e /C. A revisão /C adiciona recursos e é a peça de reposição preferida. Os módulos 1771-OFE1, OFE2 e OFE3 abrangem a saída analógica. O OFE2 é configurado para loops de corrente, enquanto o OFE3 é configurado para tensão. O 1771-IXHR lê oito canais de termopar ou mV com compensação de junção fria. Termopares dos tipos J, K, T e E são suportados. O 1771-IR lê RTDs. Tanto o IXHR quanto o IR estão em fim de vida útil. As entradas de termopar e RTD em sistemas existentes devem ser migradas para o 1756-IT6 ou 1756-IR6I quando o rack for convertido. A série 1771-N (NIV, NIS, NOC) consiste em E/S analógicas isoladas para ambientes ruidosos. A produção foi interrompida há anos. Esses módulos agora são provenientes de estoque excedente e remanufaturado.

A precisão analógica depende da revisão do módulo. O 1771-IFE/A é de 12 bits; revisões posteriores melhoram a linearidade. A calibração sofre deriva com o tempo. Um módulo analógico remanufaturado é recalibrado e certificado. Inclua no orçamento o custo da calibração sempre que comprar placas analógicas usadas.

6. Módulos de Especialização e Comunicação

Módulos especializados lidam com E/S remota, redes e transferência de dados. Eles são a espinha dorsal dos sistemas distribuídos 1771.

Catálogo | Função | Notas

1771-ASB | Adaptador de E/S remoto | Ainda amplamente disponível, Produto consolidado e ativo

1771-SDN | Scanner DeviceNet | Fim da vida útil

1771-SCN | Scanner ControlNet | Ciclo de Vida

1771-DCM | Módulo de comunicação direta | Fim da vida útil

1771-OWN | Módulo de transferência de palavras/bytes | Fim da vida útil

1771-PM | Adaptador de processador PLC-2/3 | Fim da vida útil

O 1771-ASB transforma um rack 1771 em um ponto de E/S remoto. Um PLC-5 ou uma ponte 1756 com uma porta de E/S remota se comunica com ele através de um cabo twinaxial. É o módulo mais importante em sistemas 1771 distribuídos. É um componente ativo e maduro, ainda em produção. Também é o item mais propenso a falhas no sistema, pois transporta o tráfego de comunicação de todo o rack. Uma falha no ASB derruba todos os módulos subsequentes. O 1771-SDN realizava a varredura de dispositivos DeviceNet a partir de um PLC-5. O próprio DeviceNet está em declínio, e o SDN está em fim de vida útil. O 1771-SCN fazia o mesmo para o ControlNet. O 1771-DCM conectava um PLC-5 a outro processador para troca de mensagens ponto a ponto. O 1771-OWN transferia blocos de dados entre processadores. Ambos foram descontinuados há muito tempo. O 1771-PM permitia que processadores PLC-2 e PLC-3 utilizassem as E/S do 1771. Está obsoleto; as unidades restantes são itens de colecionador para fábricas antigas.

Os módulos de comunicação contêm o firmware. Verifique se a versão do firmware corresponde à do processador e da rede antes da instalação. Uma versão incompatível do firmware ASB é uma causa comum de falhas remotas no rack que se manifestam como problemas de cabeamento.

7. Visão geral do status do ciclo de vida

Estado típico em 2026. Verifique na página do Ciclo de Vida do Produto da Rockwell antes de fazer o pedido.

Catálogo | Estado típico | Notas

1771-A1B / A2B / A3B / A4B | Ativo e maduro | Chassis permanecem em produção

1771-P7 / P4S / P6S | Ativo e Maduro | Suprimentos ainda em produção

1771-IBD | Ativo e Maduro | Ainda produzido, alta demanda

1771-IAD | Ciclo de Vida | Produção limitada

1771-IBN | Ciclo de Vida | Produção limitada

1771-IGD | Fim da Vida Útil | Apenas excedentes

1771-IAC | Ciclo de Vida |

1771-IA / 1771-IB | Fim de vida útil | Somente excedentes

1771-OBD | Ativo e Maduro | Ainda em produção, alta demanda

1771-OAD | Ciclo de Vida |

1771-OBN | Ciclo de Vida |

1771-ODD | Fim da Vida |

1771-OD16 | Ciclo de Vida |

1771-OA / 1771-OB | Fim de Vida Útil | Somente Excedentes

1771-IFE | Ciclo de Vida | Revisões /A /B /C

1771-OFE1 / OFE2 / OFE3 | Ciclo de Vida |

1771-IXHR | Fim da Vida Útil | Apenas excedentes

1771-IR | Fim da Vida Útil | Apenas Excedentes

1771-NIV / NIS / NOC | Fim de vida útil | Somente excedentes

1771-ASB | Ativo e Maduro | Ainda produzido, amplamente disponível

1771-SDN | Fim da Vida Útil |

1771-SCN | Ciclo de Vida |

1771-DCM | Fim da Vida Útil |

1771-OWN | Fim da Vida |

1771-PM | Fim da Vida |

O padrão é claro. Os módulos CC discretos (IBD, OBD) e o ASB permanecem em produção. Os módulos CA e analógicos estão entrando na fase de ciclo de vida e fim de vida. Os módulos especiais e de transferência de dados praticamente desapareceram. Os compradores dependem cada vez mais de estoques excedentes e remanufaturados para tudo o que estiver fora da lista de produtos ativos e maduros.

8. Caminhos de Substituição

Existem três caminhos para os sistemas 1771.

Opção um: manter o PLC-5 e comprar módulos 1771 remanufaturados. Esta é a opção mais econômica para sistemas existentes. Um 1771-IBD remanufaturado custa uma fração do preço de uma migração completa e é instalado em minutos. Sem alterações na lógica, sem necessidade de refazer a fiação, sem tempo de inatividade além da troca. Esta opção funciona até que o próprio processador apresente falhas ou a planta necessite de novas funcionalidades.

Segunda opção: substituir o rack pelo ControlLogix. O mapeamento padrão de migração converte módulos 1771 em equivalentes 1756:

Módulo 1771 | Substituição do 1756 | Observações

1771-IBD | 1756-IB16 | Entrada de 24 V CC de 16 pontos

1771-OBD | 1756-OB16D | Saída de 24 V CC de 16 pontos

1771-IFE | 1756-IF8 | Entrada analógica de 8 canais

1771-OFE1/2/3 | 1756-OF8 | Saída analógica de 8 canais

1771-ASB (rack remoto) | Rack 1756 + 1756-EN2T | EtherNet/IP

O modelo 1756-EN2T conecta o novo rack à rede EtherNet/IP. A fiação de campo não é transferida. Os blocos de terminais e a interligação precisam ser revisados. Os módulos 1771 são parafusados ​​em um rack 1771; os módulos 1756 são encaixados em um chassi 1756. Os layouts dos painéis mudam. A migração é um projeto, não uma simples troca. A lógica ladder do PLC-5 é convertida para a lógica baseada em tags do ControlLogix com as ferramentas de conversão da Rockwell, e então precisa de revisão manual. Agende a transição para uma janela de parada programada.

Terceira opção: manter os racks 1771 e conectá-los a um controlador moderno. Um rack 1771 com um 1771-ASB funciona como um ponto de E/S remoto. Um chassi ControlLogix com um módulo de ponte de E/S remota (a ponte da era 1756 na rede de E/S remota) ou uma ponte da série 1785 se comunica com ele. Isso preserva a fiação de campo e os módulos 1771, ao mesmo tempo que transfere o controle para um processador atual. É uma solução intermediária para fábricas que não podem refazer a fiação, mas também não podem manter o PLC-5.

A tensão é uma entrada na migração, não uma saída. Usinas de 120V/60Hz mantêm seus transformadores de controle; usinas de 230V/50Hz também mantêm os seus. Os módulos CC 1756 ainda precisam de alimentação de campo de 24V CC, portanto, a distribuição de energia do painel geralmente sobrevive à migração.

9. Conselhos sobre estoque de peças de reposição

As fábricas que utilizam os sistemas PLC-5 e 1771 devem manter um kit de peças sobressalentes definido. Estes cinco itens cobrem a maioria das falhas:

Catálogo | Por que estocar este produto?

1771-IBD | Entrada mais comum, alta exposição a falhas

1771-OBD | Saída mais comum, falha devido à comutação de carga

1771-IFE | Entrada analógica, pressão de fim de vida útil

1771-ASB | Ponto único de falha para todo o rack remoto

1771-P7 | Capacitores envelhecidos, todo rack precisa de um

Profundidade do estoque: uma peça sobressalente para cada dez instaladas para IBD e OBD. Um ASB para cada cinco racks remotos. Um P7 por local, no mínimo, dois para locais com vários racks. Um IFE por local. Adicione um 1771-IAD ou 1771-OAD por local se a planta operar com E/S de 120 V CA. Rotacione as peças sobressalentes durante o ciclo de manutenção para que os módulos armazenados permaneçam verificados.

O ASB 1771 merece atenção especial. Ele é o coração da comunicação de cada ponto de acesso remoto. Gerencia o tráfego de todos os módulos conectados a ele, opera em altas temperaturas e está inserido em uma rede que sofre interrupções em diversas regiões. Uma única falha no ASB paralisa toda uma máquina ou área de processo. Atualmente, ele está em estado de maturidade ativa, mas esse status não durará para sempre. As fábricas devem garantir peças de reposição para o ASB agora, enquanto ainda há produção e excedentes disponíveis.

Armazene os módulos em sacos antiestáticos dentro de um armário seco. Os danos eletrostáticos são invisíveis e danificam os módulos em intervalos aleatórios após a instalação. Identifique cada peça sobressalente com a data do teste e o sistema ao qual pertence.

10. Perguntas frequentes

Os módulos 1771 funcionam em um rack ControlLogix?

Não. A família 1771 usa o backplane 1771; a ControlLogix usa o backplane 1756. As placas são fisicamente e eletricamente diferentes. Não existe um adaptador que permita instalar uma placa 1771 em um chassi 1756. A migração para os modelos 1756-IB16, 1756-OB16D, 1756-IF8 e 1756-OF8 é o caminho padrão.

O modelo 1771-ASB ainda é fabricado?

Sim. Em 2026, o 1771-ASB estava em fase de maturidade ativa e ainda em produção. Ele continua sendo o módulo de comunicação 1771 mais estocado. Esse status pode mudar, portanto, as fábricas que dependem de racks 1771 remotos devem adquirir peças de reposição enquanto houver disponibilidade.

Qual a diferença entre 1771 e 1746?

O modelo 1771 refere-se às interfaces de E/S para processadores PLC-5 e racks 1771. Já o modelo 1746 é compatível com processadores SLC 500. Os backplanes, a montagem e a fiação são diferentes. Um módulo 1771 não pode ser instalado em um chassi SLC 500 e um módulo 1746 não pode ser instalado em um rack 1771. São linhas de produtos distintas que compartilham a marca Allen-Bradley.

Como faço para verificar o status do ciclo de vida de um módulo 1771?

Acesse a página do Ciclo de Vida do Produto da Rockwell e pesquise o número do catálogo. A página mostra o status atual: Ativo, Ativo Maduro, Ciclo de Vida ou Fim da Vida Útil, além da data do último pedido e da data do último reparo. Os status mudam sem aviso prévio, portanto, verifique antes de cada compra significativa.

O que substitui o 1771-IFE?

O 1756-IF8 é o substituto padrão do ControlLogix. Ele oferece oito canais de entrada analógica, em vez dos quatro do IFE. Para fábricas que ainda utilizam o PLC-5, um 1771-IFE remanufaturado é a opção mais prática. A revisão /C é a preferida para peças de reposição.

Vale a pena consertar o hardware de 1771?

Para módulos em produção, o serviço de reparo da Rockwell está disponível. Para módulos em fim de vida útil, o serviço de reparo da Rockwell é interrompido. Módulos remanufaturados de fornecedores especializados suprem essa lacuna. Um módulo 1771-IFE remanufaturado custa menos do que uma migração e restaura o sistema às especificações. Para o ASB, o reparo ou a substituição são quase sempre mais baratos do que o tempo de inatividade que evitam.

Posso misturar módulos de 120V e 24V em um mesmo rack?

Sim. Os racks podem misturar módulos CA e CC livremente. O backplane fornece energia para a lógica; a energia de campo vem dos terminais dos módulos. Mantenha a fiação de campo CA e CC em dutos separados e observe as classificações de isolamento no manual de instalação.

Por quanto tempo as peças de reposição do modelo 1771 estarão disponíveis?

O estoque excedente durará anos, mas os números de catálogo específicos se esgotam em ritmos diferentes. Os modelos 1771-IGD e 1771-PM já são escassos. Os modelos 1771-IBD e 1771-ASB ainda estão disponíveis. Compre agora os itens em fim de vida útil que sua fábrica utiliza, enquanto ainda é possível encontrá-los. Consulte a seção de peças de reposição da Allen-Bradley para verificar a disponibilidade atual.

11. Lista de verificação de manutenção

Execute esta lista em cada desligamento programado.

· Inspecione o 1771-P7: verifique a tensão de saída sob carga, procure por capacitores estufados e ouça se há ruído.

· Limpe os contatos da placa traseira do rack com o limpador de contatos apropriado. Não utilize ferramentas abrasivas.

· Verifique se os LEDs de status do 1771-ASB estão no estado correto: indicadores de funcionamento, falha e comunicação.

· Verifique a contagem de comunicações remotas do rack no processador. O aumento na contagem de erros indica problemas no cabo ou no ASB.

· Aperte bem a fiação de campo nas saídas 1771-OBD e 1771-OAD. Terminais soltos causam superaquecimento e desligamentos intermitentes.

· Substitua os fusíveis queimados do módulo por fusíveis com a mesma amperagem. Nunca faça ligação direta em um fusível.

· Teste os módulos sobressalentes em uma bancada antes de armazená-los.

· Registre os números de série dos módulos e as revisões de firmware no registro de manutenção.

· Verifique se a alimentação de 120V/60Hz ou 230V/50Hz corresponde à especificação do módulo antes de religá-lo.

· Faça o rodízio das peças sobressalentes em estoque para que nenhuma fique inativa por anos.

12. Onde comprar módulos 1771

O mercado de módulos 1771 em 2026 será um mercado de excedentes e remanufaturados. A Rockwell ainda fabrica os itens principais (IBD, OBD, ASB, P7, racks). Todo o resto vem de estoques que estão diminuindo. Compre de fornecedores que testam e certificam os módulos, publicam a revisão e oferecem garantia. Um módulo usado sem relatório de teste é uma aposta; um módulo remanufaturado com teste de carga é uma peça de reposição.

As fábricas no Oriente Médio, nas Américas e na Europa enfrentam o mesmo problema: a base instalada de PLC-5 é grande e a linha de produção está sendo desativada. A solução prática para a maioria das unidades é manter um kit de peças de reposição definido e um plano de migração agendado. Mantenha em estoque as peças de reposição necessárias para a produção atual e programe a migração para o ControlLogix para a próxima grande parada. Com essas duas ações, a família 1771 continua a se justificar.

Para obter um catálogo completo dos módulos 1771, incluindo itens descontinuados e remanufaturados, consulte a lista de peças de reposição da Allen-Bradley. Compare as revisões, verifique as certificações de teste e confirme a compatibilidade com seu rack antes de fazer o pedido.
