Gerenciamento de Firmware e Versões do Studio 5000 e RSLogix 5000: Um Guia Rigoroso
Firmware é o sistema operacional que roda no controlador. Revisão do projeto é a versão do formato do arquivo .ACD. Esses dois números são frequentemente confundidos, e essa confusão pode ser cara. Um engenheiro de manutenção que confunda um com o outro pode transformar um projeto em perfeito estado em um arquivo que nenhum software instalado consegue abrir, ou submeter uma linha de produção em funcionamento a um download de firmware não planejado, para o qual não existe backup.
A terminologia correta segue o uso da Rockwell Automation: Logix Designer, ControlFLASH, RSLinx Classic, FactoryTalk Linx e o Centro de Compatibilidade e Download de Produtos (PCDC).
O firmware é o sistema operacional executável armazenado na memória não volátil do controlador. Para um controlador ControlLogix ou CompactLogix, o firmware implementa o mecanismo de execução Logix: ele executa o modelo de tarefas, executa as rotinas, comunica-se através do backplane e da rede e fornece os serviços que o Logix Designer chama durante uma sessão online. Um controlador sem firmware é inerte. Controladores novos são enviados da fábrica com o firmware já carregado, e o mesmo hardware físico pode executar diferentes versões de firmware ao longo de sua vida útil.
A Rockwell identifica o firmware por um número de revisão. A revisão é o número exibido no RSLinx Classic ou no FactoryTalk Linx quando o técnico acessa o controlador, e é esse número que deve ser comparado com a versão do software no PC. Quando este guia menciona "revisão do controlador", está se referindo ao número da revisão do firmware.
Um projeto do Logix Designer é um único arquivo com a extensão .ACD. O arquivo possui sua própria versão de formato, e essa versão de formato é a revisão do projeto. Quando uma caixa de diálogo exibe "revisão do projeto 32", ela está se referindo ao formato do arquivo, não ao controlador. A revisão do projeto é gravada no arquivo pelo software que o criou ou o salvou pela última vez.
Em um sistema em bom funcionamento, a revisão do projeto e a revisão do controlador geralmente coincidem, pois o Logix Designer cria um projeto na revisão do controlador para o qual ele se destina. Essa coincidência é uma convenção, não uma identidade. Um projeto na revisão 32 pode ter como alvo um controlador com firmware 32, e os dois números coincidem. A confusão surge quando um engenheiro trata a revisão do projeto como se fosse o firmware do controlador, ou o firmware do controlador como se fosse uma propriedade de arquivo.
A versão do software refere-se à versão do aplicativo instalado: RSLogix 5000 para as versões de 1 a 20 e Studio 5000 Logix Designer para a versão 21 e posteriores. A Rockwell renomeou o RSLogix 5000 para Studio 5000 Logix Designer a partir da versão 21, lançada em 2012. A mudança foi uma alteração de marca e de embalagem, não um novo produto. O aplicativo que abre arquivos .ACD pertence à mesma linhagem, e a numeração das versões continuou sem interrupção. Portanto, a versão 20 é RSLogix 5000 e a versão 21 é Studio 5000 Logix Designer. O nome só importa próximo a esse ponto de transição. Um engenheiro deve interpretar "Studio 5000 versão 32" e "RSLogix 5000 versão 20" como a mesma coisa.
Cada versão do software possui uma revisão de projeto nativa. O Studio 5000 Logix Designer versão 32 cria e edita projetos na revisão 32. O software pode abrir projetos em revisões anteriores sob as condições descritas abaixo, e também pode criar projetos para controladores em revisões de firmware anteriores, sob certas condições. O que importa é o pareamento nativo: a versão N do software é pareada com a revisão N do projeto e a revisão N do controlador.
O controlador não é o único dispositivo com firmware. Cada módulo inteligente em um sistema Logix possui o seu próprio: o módulo de comunicação Ethernet 1756-EN2T, o 1756-IB16 e outros módulos de E/S discretos, o 1756-IF8 e outros módulos analógicos, as pontes 1756-CNB e 1756-DNB e as famílias de E/S 5069 e 1769. Cada módulo possui sua própria revisão de firmware e cada um é atualizado separadamente com o ControlFLASH.
O firmware do módulo é importante por dois motivos. O projeto armazena a revisão de firmware esperada para cada módulo na configuração de E/S, e o Logix Designer compara as expectativas com a realidade em tempo real. Os módulos de comunicação também estão no caminho online para o controlador, portanto, um módulo com firmware incompatível pode bloquear a conexão antes mesmo que o técnico chegue ao controlador. O firmware do módulo e o firmware do controlador são atualizados com a mesma ferramenta, mas são operações diferentes, e um plano de atualização deve tratá-las separadamente.

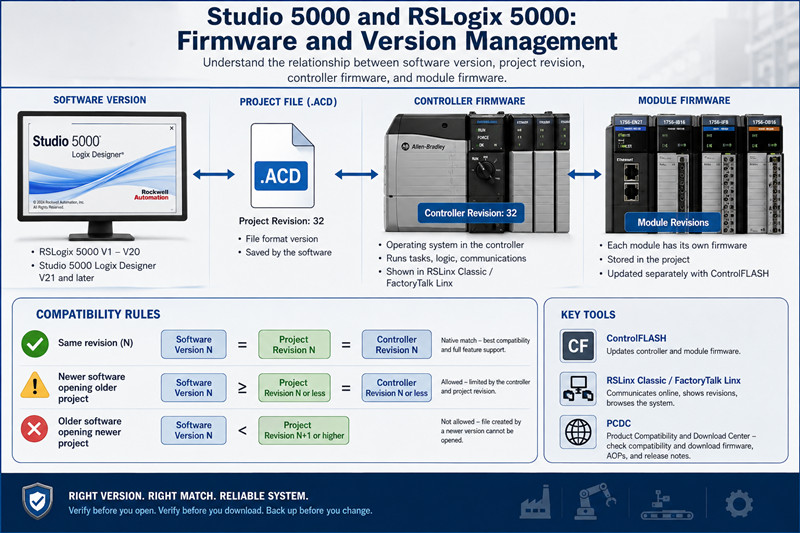

O modelo de compatibilidade possui três entradas: a versão do software, a revisão do projeto e a revisão do controlador. As regras abaixo descrevem como as três podem ser combinadas. Uma vez definidas as regras, cada diálogo e cada modo de falha tornam-se compreensíveis.
Um projeto salvo por uma versão mais recente do software não pode ser aberto por uma versão mais antiga. Essa regra não tem exceções na linha de produtos Logix. Se um projeto foi criado e salvo no Studio 5000 Logix Designer versão 33, nenhuma instalação da versão 32 conseguirá abri-lo. O software antigo não reconhece o formato de arquivo mais recente e a Rockwell não fornece um conversor de downgrade para arquivos de projeto.
Existe compatibilidade com versões anteriores, mas ela é limitada. Um projeto antigo abre em um software mais recente, e o software mais recente o converte. A conversão é unidirecional. Depois que a versão mais recente salva o arquivo, a revisão do projeto avança e o software antigo não consegue mais abri-lo. Um projeto na revisão 20 que é aberto na versão 33 e salvo torna-se um projeto na revisão 33. O arquivo original da revisão 20 é perdido, a menos que uma cópia tenha sido mantida.
Este é o primeiro modo de falha dispendioso. Um engenheiro abre um projeto antigo para analisar uma rotina, o software solicita a conversão, o engenheiro aceita, salva e a planta perde a capacidade de abrir esse projeto com o software antigo que ainda é compatível com os controladores em execução. A prática segura decorre diretamente da regra: mantenha o arquivo original intacto e converta-o para um novo nome de arquivo.
A conexão online é a operação em que o software e o controlador se encontram diretamente. O Logix Designer estabelece um caminho de comunicação através do RSLinx Classic ou FactoryTalk Linx, localiza o controlador e compara as versões. A comparação é rigorosa. Para conectar-se online a um controlador, a versão do software deve ser compatível com a revisão do firmware do controlador.
Na prática, isso significa que o software com versão igual ou superior à revisão do controlador pode ser conectado à internet. Software com versão anterior à do controlador não pode. Um controlador na revisão 32 requer software na versão 32 ou superior. A versão 31 não pode ser conectada à internet com esse controlador, e nenhuma configuração de driver ou modo de compatibilidade altera esse fato.
O upload consiste na transferência do projeto do controlador para o PC. O upload funciona quando a versão do software é igual ou superior à revisão do firmware do controlador. O software lê o programa do controlador, reconstrói o projeto e grava o arquivo na revisão do controlador que foi lida. Portanto, o upload de um controlador na revisão 24 com software versão 32 gera um projeto na revisão 24, e esse arquivo pode ser aberto por softwares na versão 24 ou superior, incluindo softwares mais antigos que a planta já possui. O upload com softwares mais antigos que a revisão do controlador não é possível: os softwares mais antigos não conseguem interpretar as estruturas de dados do controlador mais recente. Um controlador na revisão 32 com apenas o software versão 30 disponível não pode ser submetido a upload. A solução é obter o software versão 32 ou superior, e não tentar soluções alternativas.
O download consiste na transferência do projeto do PC para o controlador. O download exige que a revisão do projeto corresponda à revisão do controlador, a menos que o engenheiro altere explicitamente a revisão do controlador durante o processo de download. Quando as revisões são diferentes, o Logix Designer oferece a opção de alterar a revisão do controlador antes de baixar o projeto. Alterar a revisão do controlador significa atualizar o firmware do controlador.
Existe uma maneira legítima de fazer com que os dois lados correspondam sem uma conversão: a caixa de diálogo Novo Projeto no Logix Designer oferece uma lista de revisões para o controlador selecionado, e essa lista inclui revisões mais antigas que a versão do software. Uma fábrica com software versão 32 pode criar um projeto na revisão 24 para um controlador v24, e o arquivo será gravado na revisão 24. É assim que um OEM produz um entregável que uma versão de software mais antiga pode abrir, e é a ferramenta correta quando a revisão do projeto e a revisão do controlador precisam estar alinhadas por projeto.
O caminho de download é onde reside o segundo modo de falha dispendioso. O aviso de alteração da revisão do controlador aparece durante um download de rotina, um engenheiro o aceita sem ler e o controlador recebe o novo firmware. Uma máquina em funcionamento cujo controlador nunca teve backup perdido perde seu programa se a atualização do firmware falhar durante o processo. Mesmo uma alteração de firmware bem-sucedida pode deixar as conexões de E/S e as expectativas de firmware do módulo em um estado inconsistente, porque a nova revisão do controlador pode esperar um firmware de módulo mais recente do que aquele que o chassi realmente executa.
Três diálogos predominam nos relatórios de campo.
O primeiro problema é o erro ao abrir o projeto. O software informa que o projeto foi criado com uma versão mais recente e se recusa a abrir o arquivo. Não há solução alternativa na versão antiga do software. A solução é obter a versão mais recente do software ou solicitar ao fornecedor do arquivo uma cópia na revisão utilizada pela fábrica, que o software mais recente pode gerar para projetos que ele consegue abrir.
O segundo problema é a incompatibilidade do Go Online. O software encontra o controlador, detecta uma diferença de revisão e oferece a opção de alterar a revisão do controlador. Aceitar a oferta atualiza o firmware do controlador. A caixa de diálogo é uma solicitação de permissão para alterar o firmware, não um aviso. A resposta segura é Cancelar, seguida de uma decisão sobre qual etapa deve ser tomada: instalar o software compatível ou planejar uma atualização de firmware controlada.
O terceiro problema é a incompatibilidade de download com a opção de alteração de revisão do controlador. Trata-se da mesma operação que a segunda, realizada por um caminho diferente. O significado é idêntico: a revisão do projeto e a revisão do controlador são diferentes, e o software propõe igualá-las gravando um novo firmware no controlador.
A lista "Quem está online" no Logix Designer mostra os engenheiros atualmente conectados a cada controlador e os controladores para os quais cada conexão tem como alvo. Ela é relevante para esta discussão porque a sequência "Ativar conexão" é onde o engenheiro vê pela primeira vez a revisão do controlador de destino e onde a aceitação não planejada da oferta de alteração da revisão do controlador causa problemas. A caixa de diálogo aparece uma vez por tentativa de conexão, é formulada como uma pergunta de rotina e o custo de aceitá-la sem preparação é uma máquina alterada ou inutilizada. O fluxo "Ativar conexão" também é onde o engenheiro verifica se o controlador está acessível: se a comunicação falhar antes da comparação de versões, o problema está no driver ou na rede; se a comparação falhar, o problema está na revisão.
O alinhamento da versão do software, da revisão do projeto e da revisão do controlador não é acidental. Quando um engenheiro cria um novo projeto, o Logix Designer solicita o número de catálogo e a revisão do controlador. O arquivo do projeto é gravado na revisão selecionada, e essa revisão é armazenada como a revisão de destino. Uma máquina em bom funcionamento executa um controlador na revisão para a qual o projeto tem como alvo, e o projeto reside na revisão do software que o gerencia. Qualquer discrepância em um desses três números gera uma das caixas de diálogo acima.
As edições online introduzem um segundo tipo de desvio. Um engenheiro que se conecta online e edita a lógica altera o programa armazenado no controlador sem modificar o arquivo .ACD no PC. O controlador e o arquivo agora divergem, mesmo que todos os números de versão correspondam. É por isso que um upload completo deve ser incluído em qualquer procedimento de atualização: o upload captura o estado real do controlador, incluindo edições que nunca foram salvas no arquivo.
Quatro situações se repetem nas solicitações de suporte, e cada uma delas representa o modelo de compatibilidade em ação.
Situação um: um fabricante de equipamento original (OEM) envia um arquivo de projeto na revisão 33, e a fábrica utiliza o Studio 5000 versão 30. O arquivo não abre. A fábrica pode instalar a versão 33 ou solicitar ao OEM um projeto na revisão 30, que o software mais recente do OEM consegue criar. Nenhuma das opções altera os controladores, portanto, a capacidade online existente da fábrica permanece inalterada.
Situação dois: um controlador de substituição chega do armazém e a planta não consegue entrar em operação com ele. O controlador de substituição foi atualizado para uma versão de firmware mais recente do que a suportada pelo software da planta. As opções são: atualizar o firmware do controlador de substituição para uma versão compatível com o software da planta, caso exista uma versão compatível para o número de catálogo, ou atualizar o software da planta. A atualização para uma versão anterior do firmware apresenta os mesmos riscos que qualquer outra atualização e exige os mesmos procedimentos de backup.
Situação três: um engenheiro baixa um projeto e o software solicita a alteração da revisão do controlador. O engenheiro aceita e, após o download, a árvore de E/S exibe falhas no módulo. A revisão do controlador foi alterada, mas o firmware do módulo não, e as expectativas do projeto para o módulo não correspondem mais ao chassi. A solução é uma atualização planejada do firmware do módulo, motivo pelo qual o procedimento na seção 6 trata de todo o chassi, e não apenas do controlador.
Situação quatro: um engenheiro não consegue fazer o upload de um controlador que foi atualizado por um contratado durante o comissionamento. O contratado atualizou o controlador para a revisão 32 e a planta possui a versão 30 do software. O upload é impossível até que a planta obtenha a versão 32 ou mais recente. Essa situação é comum após trabalhos realizados por terceiros, e é por isso que a revisão do controlador deve constar em qualquer lista de verificação de transferência de dados.
Cada família de controladores possui um intervalo de revisões de firmware que pode executar. Os valores abaixo representam os limites estabelecidos. A Rockwell ajusta sua política de suporte ao longo do tempo, e a fonte oficial para qualquer número de catálogo específico é o Centro de Compatibilidade e Download de Produtos (PCDC). Consulte o PCDC antes de planejar uma atualização. Em hipótese alguma, uma revisão de firmware que não exista para um determinado número de catálogo poderá ser selecionada no ControlFLASH.
Família de controladores | Números de catálogo | Firmware máximo (típico) | Observações
ControlLogix 5560 | 1756-L61, 1756-L62, 1756-L63 | aproximadamente v20 | A Rockwell encerrou o desenvolvimento de recursos para a família L6x nesse ponto. A faixa exata de compatibilidade depende do número de catálogo; consulte o PCDC.
ControlLogix 5570 | 1756-L71 a 1756-L75 | aproximadamente v24 | A família L7x atinge o máximo próximo de v24. Consulte o PCDC para obter a faixa exata.
ControlLogix 5580 | 1756-L81 a 1756-L85 | v24 e versões mais recentes | A família L8x requer a versão 24 ou mais recente e não aceita versões anteriores do firmware.
ControlLogix 5580, série E | 1756-L81E a 1756-L85E | v28 e versões mais recentes (geral) | A família 5580 geralmente requer a versão 28 ou superior. Verifique o PCDC para obter a versão máxima atual.
CompactLogix 5370 | 5069-L306ER e números de catálogo 5069 relacionados | v30 e versões mais recentes (geral) | A família 5069 geralmente requer a versão 30 ou mais recente. Verifique o PCDC para obter a versão máxima atual.
CompactLogix 5370 | 1769-L16ER a 1769-L37ERM | aproximadamente v20 a v36 | A faixa de versões suportadas depende do modelo e da política de suporte da Rockwell. Consulte o PCDC para obter o valor exato para o seu número de catálogo.
Três consequências práticas decorrem da tabela. Primeiro, um L61 na revisão 20 não pode ser atualizado para a revisão 24; o hardware não a suporta e não existe arquivo de firmware na revisão 24 para esse número de catálogo. Segundo, um L81 não pode executar o firmware da revisão 20; o controlador requer a revisão 24 ou mais recente e não aceita firmwares mais antigos. Terceiro, o firmware máximo para as famílias 5580 e 5069 é um alvo móvel: a Rockwell publica novas revisões ao longo do tempo, e o máximo atual é exatamente o tipo de valor que o PCDC existe para declarar.
Quando uma fábrica planeja uma migração de um L6x para um L8x, a atualização de firmware da versão 20 para a 24 ou mais recente faz parte do escopo do projeto, juntamente com a atualização de software do RSLogix 5000 para uma versão mais recente do Studio 5000. O mesmo raciocínio se aplica à migração de um CompactLogix 1769 para um CompactLogix 5069: a nova família de controladores estabelece um novo limite mínimo de firmware e um novo limite mínimo de software, e o projeto antigo deve ser convertido em um novo projeto na nova revisão antes de poder ser baixado. O hardware que atingiu o fim de sua faixa de firmware geralmente é o mesmo hardware que se tornou difícil de encontrar, razão pela qual as peças de reposição da Allen-Bradley para as plataformas ControlLogix e CompactLogix legadas continuam sendo um item de aquisição normal para fábricas que ainda não podem migrar.
É possível instalar várias versões do RSLogix 5000 e do Studio 5000 Logix Designer no mesmo computador. A Rockwell projetou os instaladores para coexistirem, e muitos engenheiros executam as versões 20 e 32 na mesma máquina. A coexistência é viável, mas complexa.
O licenciamento é a primeira complicação. O RSLogix 5000 e o Studio 5000 utilizam a ativação do FactoryTalk, e cada versão do software requer sua própria ativação. Uma ativação que cobre a versão 32 não cobre automaticamente a versão 20. Uma planta que mantém ambas as versões instaladas deve manter ambas as ativações válidas, e uma ativação expirada para uma das versões se manifesta como um erro que parece uma falha de software.
A compatibilidade com o Windows é a segunda complicação. As versões mais antigas do RSLogix 5000 são anteriores às versões modernas do Windows e não funcionam no Windows 10 ou Windows 11. A versão 20, por exemplo, foi lançada na época do Windows XP e Windows 7, e executá-la em um sistema operacional moderno geralmente requer uma máquina virtual. A matriz de compatibilidade do PCDC indica os sistemas operacionais suportados para cada versão do software. Resumindo: quanto mais antigo o software, mais antiga a versão do Windows necessária.
A própria coexistência é a terceira complicação. Versões diferentes compartilham serviços como o RSLinx Classic e o FactoryTalk Linx, e conflitos de versão se manifestam como drivers que desaparecem, erros de ativação e projetos que abrem no aplicativo errado quando as associações de arquivos apontam para a última versão instalada. Uma versão que funcionava sozinha pode começar a apresentar falhas após a instalação de uma segunda versão.
A solução de engenharia mais comum é um laptop dedicado ou uma máquina virtual para cada versão. Uma fábrica com controladores nas versões 20 e 32 mantém uma máquina com o RSLogix 5000 v20 e outra com o Studio 5000 v32, sem misturá-las. Esse padrão custa hardware e espaço físico, mas oferece segurança. Uma fábrica que mantém uma máquina com a versão 20 em funcionamento geralmente é a mesma que mantém peças de reposição para PLCs em estoque para hardware que a Rockwell não vende mais. A abordagem com máquina virtual tem uma vantagem adicional: a própria imagem da VM serve como backup, e uma instalação corrompida é restaurada copiando a imagem em vez de reinstalar o software e reinserir as ativações.
Um chassi Logix contém o controlador e seus módulos, e cada módulo executa seu próprio firmware. O projeto armazena a revisão de firmware esperada para cada módulo na configuração de E/S. Quando o Logix Designer entra em operação, ele compara as revisões de firmware esperadas para cada módulo com as revisões reais no chassi e relata as diferenças.
O firmware do módulo é atualizado com o ControlFLASH, a mesma ferramenta usada para o controlador. A operação é feita por módulo: selecione o módulo na ferramenta de atualização, selecione a revisão desejada e atualize o firmware. O módulo Ethernet 1756-EN2T é o mais frequentemente atualizado, pois seu firmware controla o caminho da rede e porque a Rockwell publica novas revisões do EN2T para corrigir defeitos de comunicação.
A regra prática: as atualizações de firmware dos módulos devem ser realizadas na mesma janela de manutenção que as atualizações de firmware do controlador e devem ser verificadas com a mesma rigorosidade. Um projeto que espera a revisão 5 do EN2T em um módulo que executa a revisão 3 gera uma incompatibilidade em tempo de conexão, e essa incompatibilidade pode bloquear ou degradar a conexão, dependendo do módulo e da magnitude da diferença. Mantenha o firmware do módulo consistente com as expectativas do projeto e altere ambos os lados deliberadamente, nunca apenas um lado por acidente. Uma atualização de firmware do controlador que o eleva além da versão do firmware de seus módulos de comunicação é uma causa comum de falhas nos módulos e relatos de falha de conexão após uma atualização aparentemente bem-sucedida.
O procedimento abaixo está ordenado. Cada etapa existe porque a omissão de uma etapa causou uma falha real. Siga as etapas em sequência e não as combine.
1. Verifique o estado atual. Abra o RSLinx Classic ou o FactoryTalk Linx, navegue até o controlador e registre a revisão atual do firmware. Registre também a revisão de cada módulo no chassi, a partir da configuração de E/S no projeto ou das propriedades do módulo. Esse registro serve como base para toda a operação e como referência para a verificação pós-atualização.
2. Faça um backup do projeto. Feche o projeto, copie o arquivo .ACD para dois locais diferentes e anote a revisão do projeto. Não converta o projeto como parte do backup. O backup deve ser uma cópia byte a byte do arquivo que corresponda ao sistema em execução.
3. Faça um upload completo. Conecte-se online com o software atual, carregue o projeto do controlador e salve a cópia carregada com um nome diferente. O upload é o segundo backup e é o que importa caso o arquivo .ACD e o controlador estejam desalinhados. Os controladores podem conter lógica que o arquivo não possui, pois os engenheiros fazem edições online. O upload captura o estado atual.
4. Verifique a matriz de compatibilidade no PCDC. Confirme três pontos: se a revisão de firmware desejada existe para o número de catálogo do controlador; se a versão do software planejada para a conexão pós-atualização é compatível com essa revisão de firmware; e se essa versão do software é executada no sistema operacional do PC que será conectado à internet. A falha em qualquer um desses três itens cancela a atualização até que o problema seja resolvido. Esta etapa também identifica as revisões de firmware dos módulos que a revisão do controlador de destino espera, permitindo que a lista de módulos da etapa 1 seja comparada com ela.
5. Confirme a janela de manutenção. Um download de firmware interrompe o controlador. O controlador para de executar o programa durante o período de atualização e as conexões de E/S são interrompidas. Confirme se o processo pode tolerar a interrupção, se os operadores foram informados e se a máquina está em um estado seguro. Não atualize uma máquina em execução fora de uma janela de manutenção e não atualize uma máquina no meio de um lote de produção.
6. Execute o ControlFLASH. Inicie o ControlFLASH, selecione o controlador, selecione a revisão desejada e inicie o processo de gravação da imagem. Não interrompa o processo após o início. Uma queda de energia ou uma interrupção na comunicação durante a gravação pode resultar em uma imagem de firmware corrompida no controlador. O controlador pode se recuperar através de um modo de inicialização, mas a recuperação não é garantida. Aguarde a mensagem de conclusão antes de realizar qualquer ação.
7. Verifique o resultado. Reinicie ou desligue o controlador conforme as instruções da ferramenta de atualização. Conecte-se online com a versão de software planejada e confirme se a revisão exibida no Logix Designer corresponde à versão de destino. Verifique as conexões de E/S: cada módulo na árvore de E/S deve exibir o estado esperado, e incompatibilidades de firmware dos módulos serão identificadas neste ponto. Confirme se o programa está sendo executado: coloque o controlador no modo Executar e observe a execução, os registros de data e hora das tarefas e os valores de E/S. Mantenha os backups anteriores à atualização até que a máquina tenha concluído um ciclo de produção completo com o novo firmware.
As atualizações de firmware dos módulos seguem o mesmo procedimento, com a etapa 6 repetida para cada módulo. A verificação na etapa 7 verifica então as revisões do módulo na árvore de E/S em vez da revisão do controlador.
Lista de verificação resumida para o planejador de manutenção:
· [ ] Registro de linha de base: revisão do controlador e revisões do módulo documentadas
· [ ] Projeto salvo em sua revisão atual, duas cópias, não convertidas
· [ ] Upload completo realizado e salvo com um nome separado
· [ ] PCDC verificado: o firmware de destino existe para o número de catálogo do controlador
· [ ] PCDC verificado: a versão de software planejada é compatível com o firmware de destino
· [ ] PCDC verificado: a versão do software é compatível com o sistema operacional do PC
· [ ] Expectativas do firmware do módulo verificadas em relação à revisão do controlador de destino
· [ ] Janela de manutenção confirmada com as operações
· [ ] Máquina em estado seguro, nenhum lote ativo
· [ ] O ControlFLASH é executado até a conclusão sem interrupção
· [ ] Reinicialização ou ciclo de energia do controlador executado conforme as instruções
· [ ] Verificado online: a revisão do controlador corresponde ao alvo
· [ ] Conexões de E/S verificadas módulo por módulo
· [ ] Programa confirmado em execução no modo Executar
· [ ] Os backups pré-atualização são mantidos até a conclusão de um ciclo completo de produção.
Q1. A versão 30 consegue abrir um projeto salvo no Studio 5000 versão 32?
Não. Um projeto salvo por uma versão mais recente não pode ser aberto por uma versão mais antiga. A versão 30 não consegue ler o formato de arquivo da revisão 32. Obtenha a versão 32 ou mais recente, ou solicite uma cópia na revisão 30 à fonte do arquivo.
Q2. O que significa a mensagem de incompatibilidade de revisão do controlador quando me conecto à internet?
Significa que a versão do software e a revisão do firmware do controlador não são compatíveis e o software oferece a opção de alterar a revisão do controlador, o que grava um novo firmware no controlador. Cancele a oferta, a menos que a alteração esteja planejada, tenha um backup e esteja agendada.
P3. Posso fazer o upload a partir de um controlador cujo firmware seja mais recente que o meu software?
Não. O upload requer um software com versão igual ou superior à revisão do controlador. Instale um software igual ou superior antes de realizar o upload.
Q4. Uma atualização de firmware é reversível?
Um controlador pode ser revertido para uma revisão anterior, caso essa revisão exista para o número de catálogo. A reversão em si é uma operação de firmware com os mesmos riscos. Um projeto convertido não é reversível: uma vez que o software mais recente salva um arquivo convertido, nenhum software mais antigo poderá abri-lo.
Q5. Posso executar a versão 20 e a versão 33 no mesmo PC?
Em princípio, sim. As limitações práticas são o licenciamento, a compatibilidade com o Windows e os conflitos de serviços compartilhados. A versão 20 não funciona em sistemas Windows modernos sem uma máquina virtual. A maioria das fábricas utiliza um laptop dedicado ou uma máquina virtual para cada versão.
Q6. Qual é a diferença entre o firmware do controlador e o firmware do módulo?
O firmware do controlador é o sistema operacional do controlador. O firmware do módulo é o sistema operacional de cada módulo individual, como um 1756-EN2T. Ambos são atualizados com o ControlFLASH e ambos devem corresponder ao que o projeto espera.
Q7. Onde encontro a versão exata do firmware mais recente para o meu controle?
No Centro de Compatibilidade e Download de Produtos (PCDC) da Rockwell Automation, você encontra as revisões de firmware disponíveis para cada número de catálogo e as versões de software compatíveis. Consulte-o antes de cada atualização.
O modelo de compatibilidade se resume a uma frase: a versão do software, a revisão do projeto e a revisão do controlador devem formar um conjunto consistente, e cada alteração em um dos membros desse conjunto é uma operação planejada. Um arquivo de projeto que não abre, uma sessão online que não inicia e um download que tenta alterar o firmware do controlador são todos a mesma condição subjacente: o conjunto está inconsistente. A tarefa do engenheiro é identificar qual membro está fora de sincronia, decidir qual membro deve ser alterado e realizar a alteração com um backup e uma janela de manutenção definidos.
Para fábricas que utilizam hardware legado, o conjunto possui um quarto membro: o próprio hardware. Um controlador cujo suporte de firmware chegou ao fim é um controlador com peças de reposição escassas, e o planejamento para uma migração começa no momento em que o limite do firmware é atingido. As peças de reposição da Allen-Bradley e da ControlLogix mantêm as linhas de produção legadas em funcionamento enquanto a migração é planejada, e a disciplina de versões descrita neste guia mantém o software do conjunto estável enquanto o hardware estiver em operação. Essa disciplina tem um custo baixo. A alternativa custa uma linha de produção inteira.
