No mês passado, dirigi duas horas até uma fábrica de ração porque uma máquina niveladora de doca havia parado de responder aos comandos dos botões. O eletricista da fábrica já havia avisado o chefe que o CLP estava com defeito e que precisavam de um sistema de controle totalmente novo. Abri o painel, vi o pequeno bloco com o nome da Siemens e peguei meu cabo de programação antes mesmo de tocar em um multímetro. Vinte minutos depois, a máquina niveladora estava funcionando sozinha. A CPU 224 estava funcionando perfeitamente. A alimentação de 24 V que alimentava os botões havia parado na hora do almoço, e ninguém a havia verificado porque todos tinham certeza de que o CLP havia queimado.

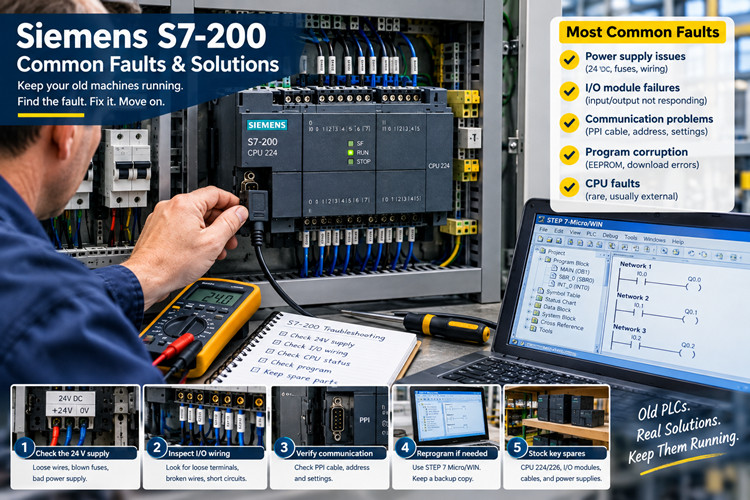

Esse painel representa toda a história do S7-200 em uma única caixa. Siemens A venda desses produtos como novos foi interrompida há mais de uma década, e em 2026 ainda existem dezenas de milhares deles em operação em bombas, comportas, pequenas linhas de embalagem, sistemas de climatização e auxiliares de esteiras transportadoras por todo o Oriente Médio, Américas e Europa. Já substituí mais desses do que consigo contar e consertei dez vezes mais do que substituí. A maioria das falhas é corriqueira, previsível e pode ser resolvida em uma tarde com um multímetro, uma chave de fenda e um laptop antigo rodando STEP 7 Micro/WIN.

Se você trabalha com manutenção de equipamentos antigos, este artigo é para você. Não vou explicar o que é um CLP (Controlador Lógico Programável) ou como escrever lógica ladder. Vou contar o que realmente quebra em um S7-200 depois de dez ou vinte anos em operação, como eu identifico o problema, como o conserto e o que mantenho em estoque para não precisar correr atrás de peças de última hora. Quando você precisa de uma CPU de reposição com urgência, sites como a seção de CLPs da tztechio costumam ter peças antigas em estoque, mas é importante saber o que você está comprando antes de comprar. Isso vem depois. Primeiro, vamos falar da máquina em si.

Por que esse velho PLC se recusa a morrer?

O S7-200 surgiu em meados da década de 1990 como a resposta da Siemens aos pequenos PLCs que estavam dominando as máquinas de pequeno porte. Era barato, minúsculo e fazia exatamente uma coisa. Os processadores posteriores da família, o 221, 222, 224, 224XP e 226, foram comercializados do final da década de 1990 até o início da década de 2010 e acabaram instalados em um número inacreditável de máquinas.

Três fatores mantêm o processador 226 em funcionamento em 2026. Primeiro, o programa não reside em uma RAM com bateria, como muitos PLCs daquela época. Ele reside na EEPROM da própria CPU. Sem bateria, sem supercapacitor, sem memória que se perde com a queda de energia. Você pode retirar uma CPU 226 de uma máquina, deixá-la guardada por cinco anos, colocá-la em outra máquina, e o programa antigo ainda estará lá, pronto para uso. Segundo, o software para programá-lo, STEP 7 Micro/WIN, era gratuito, e todo eletricista de manutenção com mais de quarenta anos tem uma cópia em algum laptop antigo. Terceiro, toda a família de processadores é barata para substituir, pois são excedentes de estoque, e as máquinas que ele controla geralmente não valem a pena serem reestruturadas.

Some tudo isso e você terá um CLP que se recusa a parar de funcionar. As máquinas ao redor se desgastam, os contatores se desgastam, os motores se desgastam. O pequeno bloco verde simplesmente continua escaneando. Quando ele para, a causa geralmente está relacionada à CPU, não dentro dela.

A família e os equipamentos que importam

É preciso conhecer a família de processadores antes de poder diagnosticá-los. Aqui estão os cinco modelos de CPU que você encontrará, com os respectivos números de pedido que você verá no mercado de peças usadas. As letras no meio do número de pedido indicam a fonte de alimentação e o tipo de saída, e eu nunca me preocupei em memorizar esse código. Eu lia a etiqueta na lateral da CPU e a placa de identificação na porta do painel.

CPU | Números de pedido comuns que você verá | E/S integrada | Expansão | Portas PPI

CPU 221 | 6ES7211-0AA23-0XB0 e 6ES7211-0BA23-0XB0 | 6 entradas / 4 saídas | nenhuma | 1

CPU 222 | Família 6ES7212-1AB23-0XB0 | 8 entradas / 6 saídas | 2 módulos | 1

CPU 224 | 6ES7214-1AG40-0XB0 (versão posterior de duas portas), família anterior 6ES7214-1AD23-0XB0 | 14 entradas / 10 saídas | 7 módulos | 1 ou 2

CPU 224XP | 6ES7214-2BD23-0XB0 (DC/DC/DC), 6ES7214-2AD23-0XB0 (AC/DC/relé) | 14 entradas / 10 saídas, além de 2 entradas analógicas e 1 saída analógica integradas | 7 módulos | 2

CPU 226 | 6ES7216-2BD23-0XB0 (DC/DC/DC), 6ES7216-2AD23-0XB0 (AC/DC/relé) | 24 entradas / 16 saídas | 7 módulos | 2

O 221 é o menor, sem espaço para crescimento. O 222 é o modelo inicial. O 224 é o que você encontra em nove de cada dez painéis. O 224XP é o favorito dos construtores de máquinas porque possui duas entradas analógicas e uma saída analógica integradas, o que dispensa um módulo e evita uma verdadeira dor de cabeça com a fiação. O 226 é o irmão mais velho, com quarenta pontos de E/S, e é o que eu recomendo ter como reserva, pois substitui quase qualquer outro modelo da família, com espaço de sobra.

Agora vem a parte que surpreende as pessoas. O programa é armazenado na EEPROM da CPU, portanto, sobrevive à perda de energia e ao tempo de inatividade sem a necessidade de bateria. O relógio de tempo real e os dados retidos são outra história. Quando a energia é desligada, o relógio e a memória retentiva são mantidos ativos por um supercapacitor, o pequeno cilindro dourado dentro da CPU. Em uma unidade nova, esse supercapacitor mantém os dados por alguns dias, talvez uma semana. Em uma CPU de vinte anos, pode mantê-los por uma tarde. O cartucho de bateria opcional, número de pedido 6ES7291-8BA20-0XB0, estende esse tempo para meses para as CPUs compatíveis, ou seja, os modelos 224, 224XP e 226.

Eis a frase que repito para gerentes de fábrica em pânico: um relógio quebrado não significa perda de programa. Nunca. Já entrei em fábricas onde a CPU estava inoperante há um ano, o relógio marcava 2003 e a máquina funcionava perfeitamente assim que a energia retornava. O relógio reiniciava, os contadores zeravam e o programa estava exatamente onde sempre esteve. Guarde isso na sua mente, porque metade das falhas abaixo parecem ter causado a perda do programa, mas quase nenhuma delas realmente o faz.

Os defeitos que continuo corrigindo, em ordem

Esta lista está ordenada pela frequência com que vejo cada defeito em campo, não pelo quão interessante ele seja. Os defeitos mais banais estão no topo porque são os que impactam negativamente a produção.

Primeira falha: a fonte de alimentação de 24 V CC para de funcionar.

Este é o problema número um disparado, e é o que deixa os eletricistas constrangidos quando precisam dizer ao chefe que o CLP pifou. As CPUs alimentadas por corrente contínua, aquelas com DC/DC/DC no nome, precisam de uma fonte de alimentação CC estável de 24 V entre 20,4 e 28,8 V nos terminais L+ e M. Elas não geram a própria energia. Quando essa fonte externa sofre quedas de tensão, para de funcionar ou é configurada incorretamente, a CPU apresenta comportamentos estranhos. Ela perde sinais, perde o estado da alimentação e, se a fonte for muito ruidosa, entra em modo de parada (STOP).

Também vejo o contrário. As CPUs alimentadas por corrente alternada, as versões AC/DC/relé, possuem uma fonte de alimentação chaveada integrada e, após quinze anos, os capacitores dessa fonte ressecam. A CPU começa a reiniciar quando um contator é acionado, ou simplesmente se recusa a iniciar. O sinal é o cheiro forte e o capacitor estufado ao remover a placa, e a solução geralmente é a substituição da CPU, pois trocar os capacitores da fonte de alimentação de um S7-200 não compensa o tempo gasto.

Depois, há a alimentação de 24 V integrada para os sensores. A CPU fornece uma pequena quantidade de 24 V para alimentar os sensores e, quando alguém causa um curto-circuito em um cabo do sensor ou sobrecarrega essa pequena fonte, o regulador para de funcionar. A CPU continua executando sua lógica, mas todas as entradas que dependiam dessa alimentação param de funcionar simultaneamente. A máquina se comporta como se estivesse possuída. A primeira coisa que verifico em qualquer S7-200 com várias entradas inativas é se a tensão de alimentação dos sensores está presente nos terminais. É impressionante a frequência com que esse é o único problema.

Corrija o problema medindo primeiro. Verifique a tensão em L+ e M diretamente nos terminais da CPU com uma carga conectada, não em circuito aberto. Uma fonte de alimentação que indica 24 V sem nada conectado pode cair para 18 V no momento em que os sensores e uma placa de saída começam a consumir energia. Ajuste a fonte para 24,5 V e deixe-a assim. Se a alimentação dos sensores integrada à CPU estiver com defeito, substitua a CPU ou conecte os sensores a uma fonte de alimentação de 24 V separada, pois esse regulador não pode ser reparado em campo.

Prevenção em uma frase: alimente a CPU com uma fonte de alimentação industrial de 24 V, utilize fusíveis separados para a fiação de campo e nunca compartilhe a alimentação da CPU com solenoides, freios ou qualquer outro dispositivo que cause um pico de tensão ao ser liberado.

Defeito dois: saídas de transistor que queimaram

Os conversores DC/DC/DC chaveiam 24 V CC através de saídas de transistor. Essas saídas têm uma capacidade nominal de cerca de 750 A e não toleram danos. O problema clássico é um curto-circuito para o terra no fio de campo, o que é fácil de acontecer quando a saída alimenta um solenoide localizado em uma área úmida ou em uma caixa de junção cheia de óleo. O transistor queima instantaneamente e o conversor continua funcionando como se nada tivesse acontecido.

O sintoma é específico. O LED de saída na frente está aceso, o programa está rodando, o bit de saída está ligado e não há tensão no terminal. Essa combinação, LED aceso e terminal sem tensão, indica um transistor queimado, não uma falha no programa. Já vi pessoas trocarem toda a CPU e refazerem a fiação de uma máquina porque passaram o dia inteiro tentando resolver o problema do programa, quando a solução era um transistor queimado em um relé de 20 dólares que deveria estar ali desde o início.

O segundo fator crítico é a indutância. Válvulas solenoides, bobinas de freio, pequenos contatores, todos eles geram um pico de tensão quando a corrente é cortada. Se não houver um diodo de proteção contra sobretensão na bobina, esses picos de tensão se propagam gradualmente pelo transistor de saída, até que, de repente, a saída simplesmente para de funcionar. Já vi painéis elétricos onde todas as saídas da CPU estavam inoperantes e a máquina funcionava há anos por pura sorte.

A solução é verificar com um multímetro e então tomar uma decisão. Confirme se o terminal de saída não apresenta tensão enquanto o LED estiver aceso, verifique se há um curto no fio de campo, desconecte a carga e veja se a saída retorna. Ela não retornará, pois o transistor está queimado. Mova essa carga para uma saída reserva, se houver, ou substitua a CPU e conecte a carga a um relé intermediário antes de ligar o aparelho novamente.

Prevenção em uma linha: qualquer componente que não seja uma carga CC pequena e limpa recebe um relé intermediário, e cada bobina CC recebe um diodo de retorno conectado diretamente aos seus terminais.

Terceiro problema: você não consegue se comunicar com a CPU.

Toda instalação de um S7-200 começa com uma conexão de programação, e a configuração da comunicação é onde os eletricistas mais experientes começam a ter dificuldades. A CPU se comunica via PPI em uma porta RS-485 de 9 pinos. A comunicação é feita através de um cabo de programação, e o cabo é metade da batalha.

O antigo cabo RS-232 PC/PPI, número de encomenda 6ES7901-3CB30-0XA0, conecta-se a uma porta serial real no computador. As portas seriais reais praticamente desapareceram, razão pela qual esse cabo agora vive em uma gaveta ao lado de um laptop com Windows XP. O cabo USB-PPI, número de encomenda 6ES7901-3DB30-0XA0, é a resposta moderna, mas traz seus próprios problemas. O cabo USB original da Siemens precisa do driver PC Adapter USB instalado para que o Windows o reconheça, e o driver Micro/WIN precisa ser configurado para a porta COM correta, que muda sempre que o Windows decide renumerar suas portas USB. Os cabos genéricos baratos de marketplaces online precisam de seus próprios drivers e de muita sorte.

Quando o Micro/WIN indicar que não consegue encontrar a CPU, verifique a lista em ordem. Consulte o Gerenciador de Dispositivos e confirme em qual porta COM o cabo está conectado. Verifique os parâmetros PPI no Micro/WIN e defina o endereço para 2 e a taxa de transmissão para 9,6 kbps, que é o esperado para uma CPU nova. Desconecte todos os outros dispositivos seriais USB para que o Windows pare de alterar os números das portas. Reinicie a CPU com o cabo conectado. Se a CPU tiver duas portas PPI, tente a outra, pois uma porta 0 suja ou danificada apresentará falha, enquanto a porta 1 funcionará normalmente.

E lembre-se do software que você está usando. O STEP 7 Micro/WIN foi atualizado pela última vez por volta de 2010 e nunca funcionou bem com as versões modernas do Windows. Em 2026, meu laptop de programação é uma máquina antiga com Windows 7 de 32 bits, e tenho o Micro/WIN SP9 em uma máquina virtual como backup. Se você estiver lutando com uma máquina Windows 10 de 64 bits por mais de uma hora, pare. Pegue o laptop antigo. Você vai economizar sua tarde.

Prevenção em uma frase: tenha um cabo USB-PPI em bom estado, mantenha-o junto ao laptop que já possui a interface Micro/WIN funcionando e anote o número da porta COM em uma etiqueta para não precisar descobri-la a cada visita.

Falha quatro: uma porta de comunicação fisicamente inativa

A porta PPI utiliza RS-485 nos pinos 3 e 8, e sua resistência depende da capacidade do pequeno chip controlador que a controla. Já vi esses chips falharem das seguintes maneiras: alguém conectou o cabo com o painel energizado, alguém passou o cabo PPI no mesmo conduíte que cabos de motor por 15 metros, alguém deixou cair 24 V na porta durante uma falha de fiação, e um raio percorreu um longo caminho ao ar livre e atingiu o processador.

O sintoma é claro. A máquina funciona bem, o programa funciona bem, e você simplesmente não consegue se comunicar nessa porta. Se a CPU tiver uma segunda porta, o mesmo cabo funciona perfeitamente nela, o que confirma que o problema está na porta, e não na CPU.

A solução é drástica, porém simples. A porta não pode ser reparada em campo. Em uma CPU de duas portas, como a 224XP ou a 226, você move a IHM ou a conexão de programação para a porta 1 e continua operando. Em uma CPU de porta única, ou quando ambas as portas falham, você substitui a CPU. É por isso que carrego uma 226 reserva no caminhão, pois ela possui duas portas e se encaixa na maioria das aplicações.

Prevenção em uma linha: nunca conecte ou desconecte o cabo PPI com a porta energizada, mantenha a fiação serial longe dos cabos de energia e instale um protetor contra surtos em qualquer cabo PPI que saia do prédio.

Quinta falha: o programa desapareceu.

A ligação telefônica foi mais ou menos assim: a máquina ficou parada por seis meses enquanto um projeto estava parado. Alguém finalmente a ligou, mas ela não fez nada. O eletricista da fábrica anunciou que a bateria descarregou e o programa sumiu, e perguntou se podíamos ir lá e reprogramá-la do zero.

Pare por aí. Nove em cada dez vezes, o programa está correto. Ele está na EEPROM, lembra? A EEPROM não precisa da bateria. O que realmente aconteceu foi que o supercapacitor descarregou durante esses seis meses, então os dados retidos ficaram zerados. Valores de receitas, totais dos contadores, predefinições do temporizador gravadas na memória retentiva, números de calibração, tudo estava zerado ao ligar. O programa rodava, mas a máquina não fazia nada de útil, porque todos os seus dados haviam sumido. Isso é exatamente o que se espera de um programa perdido, para alguém que está acordado desde as cinco da manhã.

Primeiro, verifique o LED RUN. Se a CPU estiver escaneando, o programa está nela. Em seguida, conecte o Micro/WIN e carregue o programa da CPU, pois o S7-200 irá lhe devolver o programa automaticamente. Salve esse arquivo carregado como um arquivo .mwp imediatamente, pois esse arquivo agora é o seu arquivo de backup. Depois, grave o programa de volta na EEPROM para que a cópia na CPU corresponda ao que você acabou de salvar. No S7-200, o download armazena o bloco de programa permanentemente por conta própria, sem a necessidade de bateria.

Os casos em que o programa realmente se perdeu são mais raros e todos têm uma história. Alguém trocou a CPU por uma sobressalente que tinha o programa de outra máquina em sua EEPROM, e ninguém verificou. Alguém executou um comando de limpeza ou deixou a CPU em um estado inconsistente durante um download quando houve uma queda de energia. Ou alguém inseriu um cartucho de memória EEPROM com um programa antigo, e a CPU inicializou a partir do cartucho ao ligar, o que os S7-200 fazem quando um cartucho está presente. Nesses casos, a solução é o mesmo caminho de upload, se ainda houver algo para baixar, e um download limpo do seu arquivo, caso contrário.

Prevenção em uma linha: guarde o arquivo .mwp e uma lista impressa dos passos de cada S7-200 que você possui e etiquete qualquer CPU sobressalente com a máquina e a versão do programa de onde ela veio.

Sexta falha: a chave LIGAR/DESLIGAR está no lugar errado.

Essa sempre me faz sorrir porque é muito simples. Todo S7-200 tem um pequeno interruptor deslizante atrás da porta frontal com três posições: RUN (Executar), TERM (Encerrar) e STOP (Parar). TERM (Encerrar) significa que a CPU permite que o software de programação a inicie e a interrompa remotamente. STOP (Parar) significa que a CPU não funcionará, ponto final, e também não funcionará após um ciclo de energia, porque o interruptor ainda estará em STOP.

Já fui chamado a fábricas onde a CPU estava em modo PARADA, a luz vermelha SF piscava sem parar e três eletricistas estavam convencidos de que o programa havia sido apagado. Um deles chegou a encomendar uma CPU nova. Deslizei a chave de PARADA para RUN, as saídas voltaram a funcionar e a máquina iniciou. A expressão no rosto deles valeu a viagem.

Esta é a regra prática que ensino aos aprendizes. Se a CPU estiver em STOP e você não a colocou lá, pergunte quem estava trabalhando no painel por último. Alguém a colocou em STOP para fazer um download ou um teste manual e nunca mais a colocou de volta. Mude para RUN e observe. Se ela voltar para STOP sozinha, então você tem uma falha real e deve ler os diagnósticos no Micro/WIN em vez de tentar adivinhar.

Aproveite e aprenda também o significado dos LEDs enquanto estiver mexendo nisso. O LED verde RUN significa que a varredura foi concluída, o âmbar STOP significa que o dispositivo parou e o vermelho SF significa que a CPU detectou uma falha e precisa ser comunicada. Se o LED SF estiver aceso ou piscando, conecte o dispositivo e leia o erro. O S7-200 mantém um pequeno buffer de diagnóstico e informará exatamente qual problema está ocorrendo.

Prevenção em uma frase: deixe o interruptor em RUN ou TERMINAR ao fechar a porta e crie o hábito de verificar a posição do interruptor antes de diagnosticar qualquer outro problema.

Sétimo defeito: o painel de texto do TD200 ou TD400 apagou.

Muitas máquinas S7-200 comunicam-se com o operador através de um visor de texto Siemens, o TD200 ou o mais recente TD400. São painéis robustos e duráveis, mas apresentam uma falha peculiar e confusa. O painel liga, exibe o logotipo ou nada, e então reporta a ausência de comunicação com a CPU, mesmo que a máquina esteja funcionando normalmente.

O que costuma confundir as pessoas é o seguinte: o TD200 não possui suas próprias configurações de comunicação em um menu. Ele obtém o endereço da estação e a taxa de transmissão de um bloco de configuração que reside no programa do CLP. Quando você baixa um programa para a CPU, esse programa precisa incluir a configuração do TD200, caso contrário, o painel não terá com o que se comunicar. Já vi uma máquina perder o painel de texto porque alguém substituiu o programa por uma versão que não incluía a configuração do painel. A CPU funcionou normalmente. O painel, porém, permaneceu apagado e confuso.

Verifique primeiro as coisas mais simples. O painel está recebendo 24 V? O cabo entre o painel e a CPU está intacto e conectado à porta correta? Se a CPU tiver apenas uma porta e ela for compartilhada entre o painel e a conexão de programação, lembre-se de que os modelos TD200 e TD400 possuem conectores de passagem, permitindo a conexão em série do cabo de programação através do painel. Se a fiação da fábrica foi alterada e o painel foi conectado a uma porta inativa, você verá exatamente esse sintoma.

Em seguida, verifique o lado do programa. Abra a configuração do TD200 no Micro/WIN, confirme se o endereço e a taxa de transmissão correspondem ao que a CPU espera e baixe os blocos novamente. Reinicie a CPU e o painel após o download, pois o painel carrega suas configurações ao ser ligado. Na maioria das vezes, isso faz com que a tela volte a funcionar.

Prevenção em uma linha: ao salvar o arquivo para uma máquina com painel de texto, certifique-se de que o bloco de configuração TD esteja presente no programa e anote-o na impressão, pois ele faz parte do programa, independentemente de parecer ou não.

Oitavo erro: erros de EEPROM e memória

O defeito mais raro da minha lista, mas também o mais assustador. O LED SF acende e o Micro/WIN reporta um erro de EEPROM ou uma falha de checksum ao tentar ler a CPU. O programa pode executar, pode não executar ou pode executar incorretamente.

O que causa isso: um corte de energia no meio de um download, e é por isso que você nunca deve deixar ninguém desligar um painel enquanto estiver programando. Uma queda de tensão durante a gravação na EEPROM que ocorre no final de um download. E o assassino lento, um programa que grava dados na EEPROM constantemente. O S7-200 permite armazenar valores de memória V permanentemente com uma função de gravação especial, e a EEPROM tem um número finito de ciclos de gravação. Eu vi um programador colocar essa gravação em uma rotina que era executada a cada varredura, e a EEPROM da CPU se desgastou em alguns anos. A CPU então esquecia seu programa em momentos aleatórios, o que é um verdadeiro pesadelo.

A correção começa com um download completo dos três blocos: programa, sistema e dados. Às vezes, isso é suficiente, pois o erro era uma cópia defeituosa na memória e uma gravação limpa resolve o problema. Se a CPU apresentar erros de EEPROM novamente após um download limpo, a própria EEPROM está desgastada e você precisa substituir a CPU. É também nesse momento que você descobre se guardou o arquivo .mwp da falha cinco. Se guardou, o sistema estará funcionando novamente em vinte minutos.

Prevenção em uma frase: nunca interrompa um download, nunca deixe a usina cortar a energia durante a programação e nunca escreva na EEPROM a partir do programa mais do que algumas vezes por dia, porque essa memória tem uma vida útil limitada.

O que eu guardo na prateleira

Se você faz manutenção em mais de duas ou três máquinas S7-200, esta lista de peças de reposição já se pagou várias vezes na minha oficina.

Uma CPU 226 sobressalente, a versão DC/DC/DC 6ES7216-2BD23-0XB0. Ela é compatível com praticamente qualquer máquina da família, pois possui o maior número de E/S (duas portas) e executará programas escritos para CPUs menores, desde que os mapeamentos de E/S sejam compatíveis. Uma CPU 224XP, 6ES7214-2BD23-0XB0, é a segunda opção caso suas máquinas utilizem os canais analógicos integrados, já que a 226 não os possui.

Um cabo USB-PPI, o original 6ES7901-3DB30-0XA0, guardado junto com o laptop de programação, e um cabo RS-232 PC/PPI antigo, 6ES7901-3CB30-0XA0, caso haja algum problema com o driver USB. Uma caixa com pequenos relés de interposição e alguns diodos de retorno, pois a maioria das falhas de saída mencionadas neste artigo param de ocorrer quando esses componentes estão instalados no painel. Uma fonte de alimentação de 24 V para trilho DIN em que você confie, para o dia em que encontrar a primeira falha. E para as CPUs 224 e 226, um cartucho de bateria para que a máquina, mesmo desligada, mantenha seu clock e seus dados.

De onde virá o estoque em 2026? A Siemens deixou de fabricar esse produto há anos, então tudo o que você comprar será excedente, estoque antigo ou retirado de máquinas desativadas. Existem corretores no mundo todo, e a seção da Siemens na tztechio é o tipo de lugar que testa o que vende em vez de apenas enviar caixas. Isso é importante, porque o S7-200 foi amplamente clonado, e eu já vi CPUs com aparência de novas, vindas de canais desconhecidos, que eram tudo menos genuínas. Uma CPU genuína usada, de um vendedor que possa informar a versão do firmware, geralmente é uma opção mais segura do que um clone brilhante que custa menos e se comporta de maneira diferente quando você mais precisa. Peça ao vendedor para testar as portas e a EEPROM antes de pagar e pergunte qual firmware está sendo usado. Se ele não souber a resposta, compre em outro lugar. Para peças de reposição de sistemas de controle mais abrangentes, além da Siemens, a tztechio também lista estoques de automação industrial, que é onde eu procuro quando uma máquina combina marcas diferentes.

Quando chegar a hora de migrar para o S7-1200

Eu conserto S7-200 profissionalmente, então não sou a pessoa certa para dizer que você deve removê-los. Mas existe uma resposta honesta sobre quando migrar, e é o S7-1200, a máquina que a Siemens construiu para substituir essa família. O S7-1200 de segunda geração atual é um excelente PLC e funcionará com sua máquina por mais vinte anos.

A dura verdade primeiro. Você não pode converter o programa. Programas STEP 7 Micro/WIN não são importados para o software TIA Portal do S7-1200. Não existe um botão que faça a tradução. Você terá que digitar a lógica novamente em um novo projeto, linha por linha, usando a impressão antiga e o arquivo .mwp antigo como referência. O endereçamento é diferente, a memória do sistema é diferente, os temporizadores se comportam de maneira diferente e os mapeamentos de E/S têm nomes diferentes. Planeje uma reescrita, não uma conversão, e reserve o tempo necessário para isso.

Migre quando os cálculos indicarem. Quando a CPU falhar e não houver uma peça de reposição testada disponível a um preço razoável, esse é o momento, pois você não vai querer refazer o projeto sob pressão de uma falha. Quando a fábrica estiver padronizando o TIA Portal e seus eletricistas não se lembrarem mais do Micro/WIN, esse é outro bom motivo, pois em 2026 o conhecimento de software antigo estará obsoleto. Quando a máquina precisar de Ethernet, acesso remoto ou uma IHM moderna que não seja compatível com PPI, o S7-200 simplesmente não conseguirá atender a essas necessidades, e essa é uma limitação real, não uma preferência.

Ao migrar, faça como se fosse um trabalho de campo. Monte o novo painel com o S7-1200 e teste a lógica em bancada comparando com a impressão do processador antigo. Depois, desligue a máquina uma vez, durante uma parada programada, e faça a troca. Guarde o processador antigo até que a nova máquina esteja funcionando por um mês, pois o antigo será seu plano de contingência. Já fiz essa troca em linhas de embalagem, em sistemas de bombas, em controles de portão e o procedimento nunca muda. Teste, troque, monitore e só então aposente o processador antigo.

Guia rápido: as falhas em resumo

Aqui está o artigo completo em uma página para aquele dia em que você estiver parado em frente a um aparelho desligado com um celular na mão.

Problema | O que você verá | Causa usual | Solução eficaz

Fonte de alimentação de 24 V inoperante | Saídas aleatórias, parada ou entradas inoperantes | Fonte externa com queda de tensão ou inoperante | Meça L+ e M sob carga e corrija a fonte de alimentação.

Transistor de saída queimado | LED de saída aceso, sem tensão no terminal | Curto-circuito para o terra, sem relé intermediário | O multímetro confirma, mova a carga para um relé

Sem comunicação de programação | Micro/WIN não consegue encontrar a CPU | Problema com a porta COM, driver ou cabo | Verifique a lista de portas, tente 9,6 kbps, tente a porta 1

Porta fisicamente inativa | Máquina funcionando, uma porta silenciosa | Fiação energizada, loop de terra, sobretensão | Use a segunda porta ou substitua a CPU

Programa parece perdido | Máquina inoperante após longo desligamento | Supercapacitor sem carga, dados retentivos zerados | Upload da CPU, salvar .mwp, baixar limpo

CPU travada em STOP | LED RUN apagado, máquina ociosa | Chave na posição STOP | Deslize para RUN e verifique o diagnóstico.

TD200 ou TD400 escuro | Painel ligado, sem comunicação | Bloco de configuração TD ausente, cabo com defeito | Verifique a alimentação, verifique a configuração, baixe os blocos

Erro na EEPROM | LED SF, falha de checksum | Queda de energia durante o download, EEPROM desgastada | Download completo, substitua a CPU se o problema se repetir

Essa tabela é um resumo de vinte anos de chamados. Imprima-a, cole-a na parte interna da porta do painel e o próximo eletricista que abrir essa caixa lhe agradecerá.

O S7-200 é antigo, descontinuado e oficialmente esquecido pelo fabricante. Nada disso importa para as máquinas que ainda o utilizam em 2026, e nada disso importa para os profissionais que mantêm essas máquinas funcionando. Aprenda sobre as falhas, tenha peças de reposição, mantenha os arquivos e este CLP continuará pagando suas contas por mais uma década. Quando finalmente chegar o dia em que uma máquina precisar migrar para o S7-1200, você fará isso nos seus termos, à luz do dia, com um programa testado e um plano de reversão. É assim que se aposenta equipamentos antigos da maneira correta. Um painel de cada vez, com propósito, não em pânico às duas da manhã.
