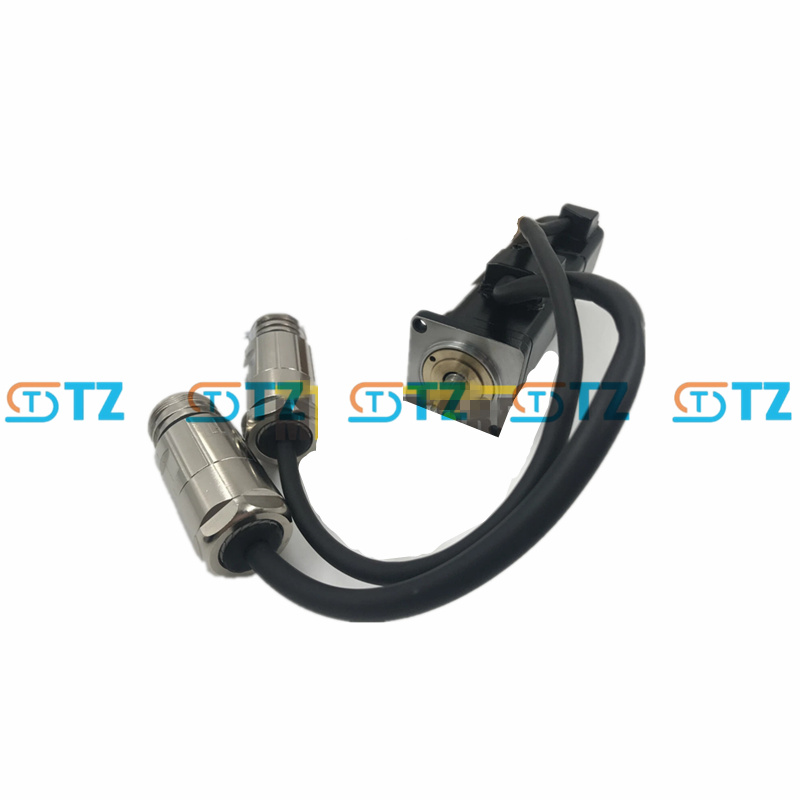

SERVO MOTOR DE ALTO DESEMPENHO YASKAWA SGMAH-A5AAA6CD-OY SIGMA II SÉRIE

Parâmetros do produto

Potência nominal de saída: 50 W (0,05 kW).

Tensão de alimentação: monofásica ou trifásica 200-230 V CA, 50/60 Hz.

Velocidade nominal: 3000 r/min.

Velocidade máxima: 6000 r/min.

Torque nominal: 0,159 Nm (1,41 lb-pol).

Torque máximo: 0,477 Nm (4,23 lb-in, ~300% do torque nominal por 3 segundos).

Inércia do rotor: Aprox. 0,0000176 kg·m² (inércia muito baixa para alta aceleração).

Codificador:

Tipo: codificador incremental de 13 bits (8192 pulsos/rev). Fornece posicionamento confiável para aplicações de pequena escala.

Freio:

Freio de retenção: 24 VCC, torque de retenção tipicamente ≥ 0,2 Nm. Engata para fixar a carga durante desligamentos ou paradas de emergência.

Classificação de proteção: IP55 (fechado, auto-resfriado, exceto parte passante do eixo; IP67 opcional com vedações).

Ambiente:

Temperatura de operação: 0°C a 40°C.

Temperatura de armazenamento: -15°C a 70°C.

Umidade: 20-80% UR (sem condensação).

Nível de vibração: V15 (≤15 µm).

Isolamento:

Resistência de isolamento: ≥10 MΩ a 500 VCC.

Tensão de suporte: 1500 V CA por 1 minuto.

Resistência ao calor: Classe B.

Projeto do eixo: Eixo reto com chaveta e macho (para acoplamento seguro). Sem vedação de óleo/poeira (padrão para AAA6CD; confirme se necessário).

Atual:

Corrente nominal: aprox. 0,64 A.

Corrente de pico: Aprox. 1,92 A.

Eficiência: Alta eficiência devido ao design de ímã permanente.

Certificações: UL, cUL, CE (dependente da configuração).

Unidades compatíveis: emparelha com servoamplificadores Yaskawa Sigma II SGDH (por exemplo, SGDH-A5AE ou SGDH-01AE).

Funções

Taxa de potência superalta: inércia muito baixa (0,0000176 kg·m²) permite aceleração/desaceleração rápidas, ideal para tarefas de alto ciclo. Torque máximo de 300% do nominal (0,477 Nm) por 3 segundos, suportando curtos períodos de alta demanda.

Posicionamento de Precisão: Encoder incremental de 13 bits (8192 pulsos/rev) oferece resolução adequada para tarefas de precisão de pequena escala. Compatível com atualizações de encoder absoluto para aplicações que exigem retenção de posição.

Freio Integrado: O freio de retenção de 24 VCC protege a carga durante desligamentos, paradas de emergência ou marcha lenta, aumentando a segurança em configurações verticais ou de alta inércia. O engate/desengate rápido minimiza os atrasos do ciclo.

Design compacto: flange pequeno de 40 mm e comprimento curto se adaptam a espaços restritos em equipamentos em miniatura. Leve (~0,9 kg), reduz o estresse mecânico em sistemas dinâmicos.

Resistência Ambiental: Classificação IP55 (excluindo o eixo) protege contra poeira e jatos de água de baixa pressão. IP67 opcional com vedações para ambientes mais severos (não padrão no AAA6CD).

Controle Flexível: Suporta controle de posição, velocidade e torque via amplificadores SGDH. Compatível com entradas analógicas/de pulso ou MECHATROLINK-II para sistemas em rede.

Baixa manutenção: o rotor de ímã permanente elimina a necessidade de manutenção das escovas. O design auto-resfriado reduz a necessidade de gerenciamento térmico.

Ajuste automático: quando pareado com unidades SGDH, suporta ajuste automático on-line para configuração rápida e desempenho otimizado.

Cenários de Aplicação

Conjunto Eletrônico: Aciona pequenas máquinas de coleta e colocação ou equipamentos SMT, onde movimentos rápidos e precisos são essenciais. O freio garante um posicionamento seguro durante o desligamento.

Máquinas de Embalagem: Alimentam sistemas compactos de etiquetagem, selagem ou encadernação, aproveitando a baixa inércia para ciclos de alta velocidade. O tamanho compacto se adapta a layouts de máquinas apertados.

Dispositivos Médicos: Utilizados em equipamentos de diagnóstico (por exemplo, sistemas de imagem) ou instrumentos cirúrgicos robóticos, proporcionando movimento preciso em ambientes estéreis. O freio aumenta a segurança em aplicações verticais.

Robótica: aciona juntas em braços robóticos leves para montagem ou inspeção, beneficiando-se de design compacto e alta capacidade de resposta.

Máquinas têxteis: controla pequenos teares ou máquinas de costura, garantindo torque e precisão consistentes para padrões complexos.

Automação de Laboratório: Alimenta robôs de pipetagem ou manipuladores de amostras, onde tamanho compacto e precisão são essenciais. O freio evita o desvio de carga em configurações de precisão.

Pequenos transportadores: opera sistemas de transportadores em miniatura em logística ou manufatura, otimizando o espaço e o uso de energia.

Equipamento de impressão: aciona rolos de alimentação ou cortadores em impressoras compactas, proporcionando operação precisa e de alta velocidade.
