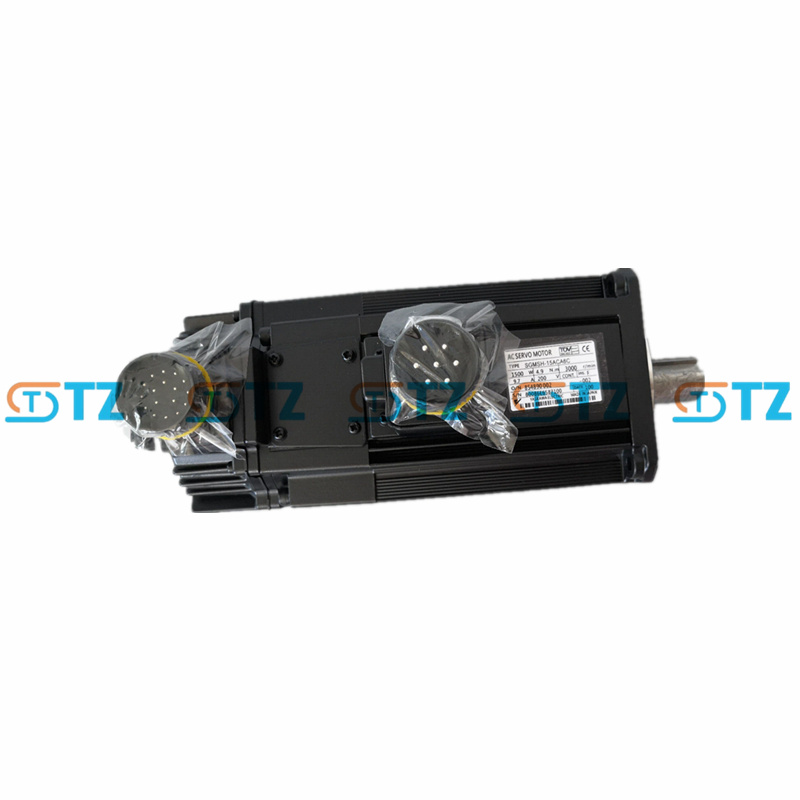

SERVO MOTOR DE ALTO DESEMPENHO YASKAWA SGMSH-15ACA6C SÉRIE SIGMA II

Parâmetros do produto

Potência nominal: 1,5 kW (2,0 HP).

Tensão de alimentação: trifásica 200-230 V CA, 50/60 Hz.

Velocidade nominal: 3000 r/min.

Velocidade máxima: 5000 r/min.

Torque nominal: 4,77 Nm (42,2 lb-pol).

Torque máximo: 14,3 Nm (126,6 lb-in, ~300% do torque nominal).

Inércia do rotor: Aprox. 0,000245 kg·m² (inércia baixa-média para alta capacidade de resposta).

Codificador:

Tipo: codificador incremental de 17 bits (131.072 pulsos/rotação). A resolução proporciona posicionamento de alta precisão.

Freio:

Freio de retenção: 24 VCC, torque de retenção típico de 4,9 Nm. Engata para fixar a carga quando desligado.

Classificação de proteção: IP67 (totalmente fechado, auto-resfriado, exceto na parte passante do eixo).

Ambiente:

Temperatura de operação: 0°C a 40°C.

Temperatura de armazenamento: -15°C a 70°C.

Umidade: 20-80% UR (sem condensação).

Nível de vibração: V15 (≤15 µm).

Isolamento:

Resistência de isolamento: ≥10 MΩ a 500 VCC.

Tensão de suporte: 1500 V CA por 1 minuto.

Resistência ao calor: Classe F.

Projeto do eixo: Eixo reto com rasgo de chaveta e macho (para acoplamento seguro). Sem vedação de óleo (padrão para ACA6C; confirme se necessário).

Atual:

Corrente nominal: aprox. 9,7 A.

Corrente de pico: Aprox. 28A.

Eficiência: Alta eficiência devido ao design de ímã permanente.

Certificações: UL, cUL, CE (dependente da configuração).

Funções

Alta relação torque-inércia: a inércia baixa-média permite aceleração/desaceleração rápidas, ideal para tarefas com alta taxa de ciclo. O torque máximo (14,3 Nm) suporta cargas dinâmicas exigentes.

Posicionamento de Precisão: codificador incremental de 17 bits (131.072 pulsos/rotação) garante precisão submicrométrica. Compatível com atualizações de codificador absoluto para retenção do ponto zero.

Freio Integrado: O freio de retenção de 24 VCC fixa a carga durante desligamentos ou paradas de emergência, aumentando a segurança. Engate/desengate rápido para tempo de inatividade mínimo.

Design robusto: classificação IP67 (exceto eixo) protege contra poeira e jatos d'água, adequado para ambientes agressivos. Isolamento classe F e resistência à vibração V15 garantem durabilidade.

Controle Flexível: Suporta controle de posição, velocidade e torque por meio de amplificadores SGDH compatíveis. Compatível com entradas analógicas/de pulso ou MECHATROLINK-II para controle em rede.

Compacto e eficiente: o design segmentado do estator reduz o tamanho, mantendo a potência. O rotor de ímã permanente minimiza a perda de energia e a manutenção.

Segurança e conformidade: Suporta Safe Torque Off (STO) quando combinado com acionamentos modernos. Atende aos padrões UL/CE para uso global.

Ajuste automático: quando usado com drives Sigma II SGDH, suporta ajuste automático on-line para configuração rápida e ajuste de ganho ideal.

Cenários de Aplicação

Fabricação de Semicondutores: Aciona manipuladores de wafers ou sistemas de coleta e colocação, proporcionando alta precisão e resposta rápida. O freio garante um posicionamento seguro durante o desligamento.

Máquinas de Embalagem: Alimentam encaixotadoras, seladoras ou etiquetadoras de alta velocidade, onde a ciclagem rápida e a precisão são cruciais. O tamanho compacto se adapta a projetos de máquinas com restrições.

Robótica:Usada em juntas de robôs industriais para tarefas como soldagem, montagem ou paletização, beneficiando-se de recursos de torque e freio.

Equipamentos de impressão: controla rolos ou cortadores em impressoras offset/digitais, garantindo registro preciso em altas velocidades.

Máquinas-ferramentas CNC: acionam eixos de avanço ou fusos em fresadoras ou tornos, proporcionando estabilidade e resposta dinâmica.

Alimentos e Bebidas: Opera linhas de envase ou embalagem, com classificação IP67, suportando ambientes de lavagem (se devidamente vedados). O freio impede deslocamentos de carga durante as paradas.

Movimentação de materiais: aciona transportadores, AGVs ou transelevadores em armazéns automatizados, garantindo movimentação confiável e segurança.

Máquinas têxteis: aciona teares ou máquinas de bordar, mantendo torque e precisão consistentes para resultados de qualidade.
