Sistema Bently Nevada 3500: Guia de Manutenção e Peças de Reposição para Proteção de Máquinas
Seu Bently Nevada O rack 3500 apresentou uma falha de canal em um trem de compressores crítico, e o engenheiro da planta está solicitando um módulo de E/S de substituição antes da próxima parada programada. Se você gerencia a proteção de máquinas rotativas nos setores de petróleo e gás, geração de energia ou indústria pesada, já sabe que o sistema 3500 é a espinha dorsal do seu monitoramento de vibração — e mantê-lo em funcionamento significa conhecer os módulos específicos, as peculiaridades do firmware e onde encontrar peças sem comprometer o orçamento de manutenção.

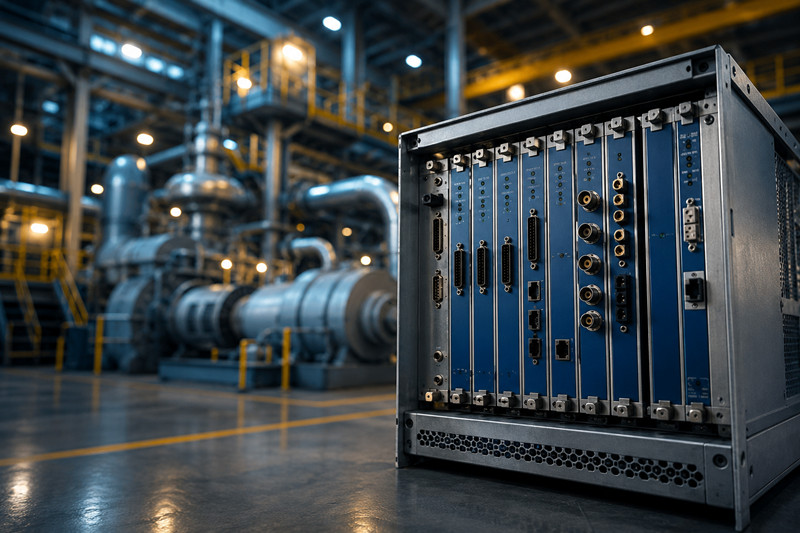

O Bently Nevada 3500 é um sistema de monitoramento de proteção de máquinas baseado em rack. Imagine-o como um chassi de 19 polegadas (o rack) que aceita até 14 módulos em qualquer combinação — cada módulo executa uma função específica: condicionamento de sinal de sonda de proximidade, monitoramento de vibração, monitoramento de temperatura, saída de relé ou comunicação com um DCS ou sistema de registro de dados históricos da planta.
As configurações de rack mais comuns incluem:
Esses racks ficam instalados em salas de controle e caixas de junção de campo, desde a Bacia Permiana até o Mar do Norte, muitas vezes funcionando por uma década ou mais sem uma desmontagem completa.
A maior parte da manutenção em um sistema 3500 ocorre sob pressão de tempo. Um rolamento começa a apresentar problemas em um compressor acionado por motor, e o canal de proteção precisa permanecer ativo enquanto você troca um módulo suspeito. Aqui estão os cenários que realmente acontecem.
O rack 3500 suporta a troca a quente da maioria dos módulos, mas não de todos. As fontes de alimentação do 3500/15 e a interface de rack do 3500/20 podem ser trocadas com o rack ligado. A placa de monitoramento 3500/42? Tecnicamente sim, mas a troca causa uma breve falha em todos os quatro canais durante a inicialização (aproximadamente 5 a 10 segundos). A melhor prática é desativar os canais afetados no DCS ou na lógica de relés antes de remover a placa.
Procedimento para troca a quente de um motor 3500/42:
Misturar diferentes revisões de firmware no mesmo rack pode causar falhas na comunicação do backplane. Sempre utilize a mesma revisão principal.
O 3500/42 funciona tanto com sondas de proximidade 3300 XL de 5 mm/8 mm quanto com sondas da série 7200 — mas a configuração do módulo determina qual delas é compatível. Um problema comum: trocar uma sonda 3300 XL por uma da série 7200 sem atualizar a configuração do canal no software de configuração do rack. O 3500/42 espera fatores de escala e curvas de linearização específicos. Usar uma sonda 7200 com as configurações da 3300 XL resultará em uma leitura de tensão de gap com erro de até 2 V.
Esses racks puxam o ar de refrigeração pela parte inferior e o expelem pela parte superior. Em instalações no Oriente Médio ou na Costa do Golfo, o acúmulo de poeira e areia nos filtros dos ventiladores é a principal causa de falhas prematuras dos módulos. Limpe ou substitua os filtros a cada 90 dias em ambientes sujos. A condensação em racks montados em campo (comum em plataformas offshore e em climas frios) causa contato intermitente nos conectores da placa de circuito impresso — aplique revestimento conformal nas bordas expostas da placa durante a instalação.
O firmware dos módulos 3500 (armazenado na memória flash de cada módulo de processador) pode ser atualizado em campo usando o software de configuração de rack 3500. Para isso, você precisa de um computador com Windows e um adaptador serial ou USB-serial conectado ao módulo 3500/22M TDI. Observe que versões mais antigas do software de configuração podem apresentar problemas de estabilidade e compatibilidade no Windows 11; recomenda-se o uso de um sistema operacional legado ou oficialmente validado.
A armadilha da atualização de firmware: A atualização de um 3500/42 do firmware v3.x para o v5.x altera o mapeamento de dados interno. Se o seu DCS lê valores de vibração via Modbus através de um gateway 3500/92, você deve atualizar o mapa de registro Modbus na configuração do 3500/92. depois A atualização 3500/42. Ignore esta etapa e o DCS exibirá dados incorretos.
Os módulos de relés 3500/32 e 3500/34 fornecem quatro ou oito saídas de relé para sinais de alarme e de disparo de perigo. A maioria das plantas utiliza uma configuração à prova de falhas: os relés são energizados em operação normal e desenergizados em caso de disparo. Isso significa que uma falha no módulo de relé, uma perda de energia ou um fio rompido resulta em uma condição de disparo. Teste a lógica de votação dos relés (1 de 1, 2 de 2 ou 1 de 2) durante cada parada programada — a incompatibilidade na votação entre o rack e o DCS causa disparos fantasmas.
Se um rack perder sua interface central (o módulo 3500/20 ou o TDI 3500/22M que serve como interface primária do rack), todo o rack ficará inoperante — nenhum módulo responderá e todas as saídas de relé manterão seu último estado. Sempre mantenha um módulo de interface e uma fonte de alimentação 3500/15 sobressalentes. O prazo de entrega de um novo 3500/20 ou 3500/22M da Baker Hughes pode variar de 12 a 18 semanas. Unidades recondicionadas geralmente estão disponíveis em poucos dias.
P: Posso misturar módulos novos e recondicionados no mesmo rack Bently Nevada 3500?
A: Sim, desde que a revisão do firmware seja a mesma em cada tipo de módulo. Misturar placas 3500/42 novas e recondicionadas funciona bem se ambas executarem a mesma versão de firmware. A interface do rack não se importa com o status de recondicionamento — apenas com a versão do firmware e o mapeamento de configuração.
P: Como sei se meu módulo 3500/42 precisa de uma atualização de firmware?
A: Se o software do Sistema 1 apresentar erros de comunicação em um canal específico ou se o software de Configuração do Rack 3500 sinalizar uma incompatibilidade de revisão durante a troca de um módulo, você precisa atualizar. Verifique a versão do firmware na etiqueta do módulo ou na tela "Sobre" do software.
P: Qual é a vida útil típica de um rack 3500 antes que a obsolescência se torne um problema?
A: A Baker Hughes ainda oferece suporte à plataforma 3500, mas os módulos fabricados antes de 2010 estão se aproximando do fim de sua vida útil para reparos de fábrica. A maioria das instalações planeja um ciclo de vida de 15 a 20 anos antes de migrar para a série mais recente Bently Nevada Orbit 60.
P: Por que meu rack 3500 continua mostrando "falha no canal" em uma das entradas da sonda, mesmo depois de trocar o módulo?
A: O problema provavelmente está no cabo da sonda, no cabo de extensão ou na própria sonda de proximidade. Verifique a resistência e o isolamento do cabo com um ohmímetro — um cabo danificado próximo à ponta da sonda (comum em máquinas com alta vibração) causa falhas intermitentes que acompanham o cabo, e não o módulo.
P: Posso usar o gateway Modbus 3500/92 com um PLC Allen-Bradley ControlLogix moderno?
A: Sim. O 3500/92 suporta Modbus TCP e Modbus RTU. Ao mapear registradores para um PLC ControlLogix, preste muita atenção aos possíveis deslocamentos de endereçamento baseados em 0 versus 1 entre o registro do gateway Bently Nevada e o driver/tags Modbus do seu PLC, e aplique um deslocamento de um se os dados parecerem deslocados.
P: Quanto tempo leva, em média, o recondicionamento de um módulo 3500 em um centro de reparos terceirizado?
A: O prazo de entrega padrão é de 5 a 10 dias úteis para módulos comuns, como o 3500/42 ou o 3500/15. Módulos menos comuns (3500/44, tacômetro 3500/50) podem levar de 3 a 4 semanas se a assistência técnica precisar adquirir ASICs proprietários.
---------------------------------------------------------------------------------------------------------------------------------------------------------
