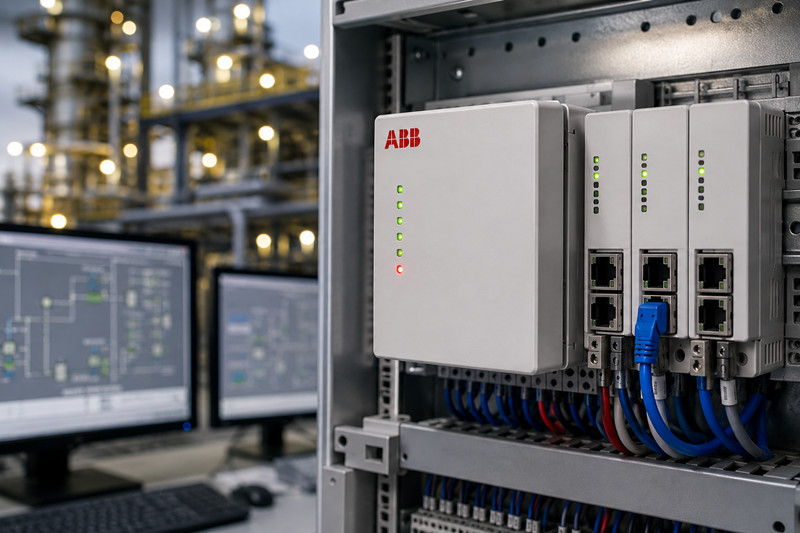

A luz vermelha que você não pode ignorar

São 2h da manhã de uma terça-feira. O chefe de turno chama seu nome pelo rádio — o controlador ABB AC800M da Linha 4 está disparando um alarme de bateria fraca e a produção está a cinco minutos de uma parada forçada. Você tem apenas uma janela de tempo para trocar a bateria antes do início do lote da manhã e não há margem para erros. Cenários como esse se repetem todos os dias em refinarias de petróleo, usinas de energia e instalações químicas em todo o mundo. O controlador ABB AC800M é um equipamento essencial para a automação industrial, mas, como toda infraestrutura crítica, exige manutenção regular — principalmente quando se trata de substituição de bateria, gerenciamento de firmware e saber onde encontrar peças quando elas chegam ao fim de sua vida útil. Este guia aborda tudo o que você precisa para manter seu AC800M funcionando de forma confiável, com etapas práticas que você pode usar agora mesmo.

O que é o ABB AC800M Controlador?

O ABB AC800M é um controlador lógico programável (CLP) de alto desempenho que forma o núcleo do sistema de controle distribuído (SCD) ABB Ability System 800xA. Ele foi projetado para o controle de processos complexos e críticos para a segurança em indústrias como petróleo e gás, geração de energia, química, farmacêutica e celulose e papel. A família AC800M inclui diversas variantes de controladores, cada uma adaptada a diferentes requisitos de desempenho e redundância:

· PM861 — Controlador de nível básico para aplicações menores, CPU única, até 16 MB de memória.

· PM862 — Controlador de gama média com memória expandida (32 MB) e processamento mais rápido.

· PM864 — Controlador de alto desempenho para aplicações exigentes, com 64 MB de memória.

· PM864A — Variante do PM864 com capacidade de redundância, suportando configurações de espera ativa 1:1.

· PM866 — O controlador de ponta com 128 MB de memória, projetado para estratégias de controle complexas e de grande porte.

Esses controladores se conectam às placas de base TP830 ou TP840, que fornecem a conectividade do backplane para módulos de E/S, interfaces de comunicação e fontes de alimentação. O AC800M se comunica com o restante do sistema 800xA por meio de uma rede Ethernet redundante (MB300 ou Ethernet Industrial) e suporta uma ampla gama de protocolos de barramento de campo através de módulos de comunicação dedicados, como o CI854 (PROFIBUS DP), CI857 (EtherNet/IP) e CI862 (Modbus TCP).

Para programação e configuração, você utiliza o ABB Control Builder M (agora integrado ao pacote de engenharia 800xA), que suporta todas as cinco linguagens de programação IEC 61131-3: Diagrama de Escada, Diagrama de Blocos de Função, Texto Estruturado, Lista de Instruções e Diagrama de Função Sequencial.

Substituição da bateria: a tarefa de manutenção mais comum do AC800M

A tarefa de manutenção mais frequente em um controlador ABB AC800M é a substituição da bateria. A bateria alimenta o relógio de tempo real e mantém o programa e os dados na SRAM quando o controlador está desligado. Se a bateria descarregar enquanto o sistema estiver inativo, você perde o programa de aplicação, a configuração e os dados históricos — o que pode significar horas ou dias de inatividade para recarregar e reativar o sistema.

Tipos de bateria AC800M

A ABB utiliza alguns tipos de baterias padrão em toda a família AC800M:

Número da peça | Descrição | Utilizado em

3BSE003991R1 | Bateria de lítio, 3,6 V, 1/2 AA | PM861, PM862

3BSE013230R1 | Bateria de lítio, 3,6 V, AA | PM864, PM864A, PM866

3BHB004027R0001 | Pacote de baterias para backup prolongado | Aplicações redundantes

A 3BSE003991R1 é uma pilha de cloreto de lítio de tamanho 1/2 AA, enquanto a 3BSE013230R1 é a variante de tamanho AA completo com maior capacidade. Sempre consulte o manual do seu controle remoto para confirmar qual pilha seu modelo específico requer — usar a pilha errada pode causar encaixe incorreto ou reduzir a duração da bateria.

Indicadores de duração da bateria e avisos

Em condições normais de operação (25 °C, ligado), a bateria do AC800M dura de 3 a 5 anos. Temperaturas ambientes mais altas reduzem significativamente a vida útil da bateria — a 55 °C, ela pode durar apenas 18 meses. O controlador monitora a tensão da bateria e aciona um alarme de bateria fraca (visível no LED do painel frontal como um indicador vermelho piscando "BAT" e reportável através do sistema de alarme 800xA) quando a tensão cai abaixo do limite. Após o alarme ser acionado, geralmente restam de 2 a 4 semanas de autonomia restante.

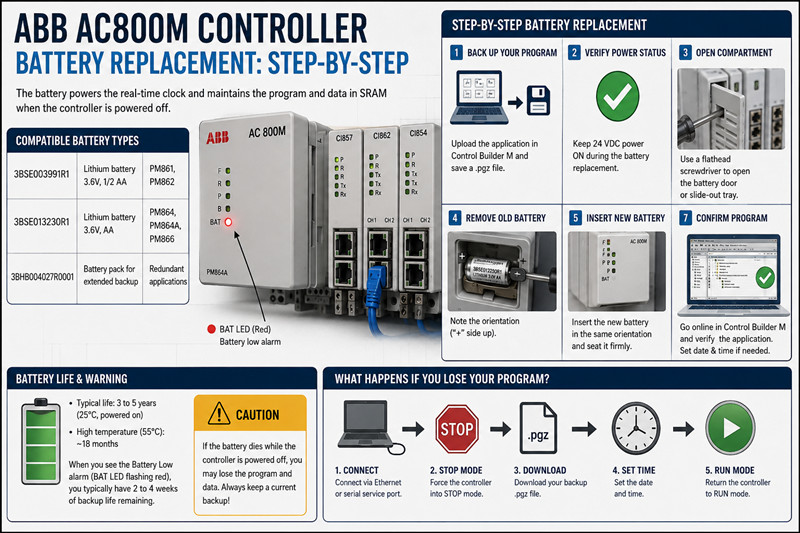

Procedimento passo a passo para substituição da bateria

A substituição da bateria do AC800M é simples, mas é preciso seguir a sequência correta para evitar a perda de dados:

1. Faça backup do seu programa. Abra o Control Builder M, conecte-se ao controlador e carregue o aplicativo completo. Exporte-o para um arquivo .pgz e armazene-o em uma unidade de rede segura e em um backup local. Esta etapa é imprescindível — embora a troca da bateria com o dispositivo ligado deva preservar o programa, falhas de hardware durante a substituição podem ocorrer.

2. Verifique o estado de alimentação do controlador. A bateria só precisa manter os dados quando a alimentação principal estiver desligada. Se o controlador estiver ligado (alimentação de 24 VCC ativa), você pode trocar a bateria sem qualquer risco para o programa. A ABB recomenda manter a alimentação ligada durante a troca, sempre que possível.

3. Abra o compartimento da bateria. Nos modelos PM861/PM862, a bateria fica em uma pequena porta no painel frontal. Nos modelos PM864/PM866, ela está dentro de uma bandeja deslizante acessível pela frente. Use uma pequena chave de fenda de ponta chata para abrir o compartimento com cuidado.

4. Remova a bateria antiga. Deslize-a para fora do suporte. Observe a orientação — o terminal positivo geralmente é marcado com um "+" dentro do compartimento.

5. Insira a bateria nova. Posicione-a na mesma orientação da bateria antiga. Certifique-se de que esteja firmemente encaixada no suporte.

6. Feche o compartimento e verifique. Encaixe a porta ou deslize a bandeja de volta para dentro. Verifique o LED BAT no painel frontal — ele deve apagar após alguns segundos. Se permanecer aceso ou piscar, a bateria não está fazendo contato corretamente.

7. Confirme se o programa está íntegro. Abra o Control Builder M e conecte-se online ao controlador. Verifique se o aplicativo está carregado e em execução. Ajuste o relógio do sistema se ele estiver mostrando a hora errada — isso é normal após a troca da bateria.

O que acontece se você perder seu programa?

Se a bateria acabar enquanto o controle estiver desligado, você iniciará um sistema vazio. Você precisará:

· Conecte-se através do Control Builder M via Ethernet ou pela porta de serviço serial.

· Force o controlador a entrar no modo PARAR

· Baixe seu arquivo de backup .pgz

· Defina a data e a hora.

· Retorne o controlador ao modo RUN

Por isso, manter backups atualizados é a prática de manutenção mais importante para qualquer instalação do AC800M. Armazene-os fora do controlador — em um servidor de arquivos, no banco de dados de engenharia do seu DCS e, idealmente, em um repositório com controle de versão.

Módulos de comunicação e E/S: o que você precisa saber

O AC800M se comunica com o mundo externo por meio de seus módulos de E/S e comunicação baseados em rack. Compreender a linha de módulos ajuda você a planejar atualizações e a encontrar fornecedores para substituição.

Módulos de Interface de Comunicação (CI)

Módulo | Protocolo | Notas

CI854 | PROFIBUS DP-V1 | Duas portas RJ45, até 12 Mbps

CI857 | EtherNet/IP | Modos de scanner e adaptador

CI862 | Modbus TCP | Cliente/servidor, até 20 conexões

CI867 | PROFINET IO | Suporte para controladores e dispositivos

CI871 | HART | Passagem HART multiplexada

Esses módulos se conectam ao rack TP830/TP840 e se comunicam com o controlador através do backplane interno. Os pontos de falha mais comuns são os conectores RJ45 (desgaste devido à conexão repetida) e os capacitores eletrolíticos nas unidades CI854/CI857 mais antigas, que podem apresentar deriva após 8 a 10 anos.

Série SM I/O

Os módulos da série SM (S800 I/O) fornecem conectividade de E/S de processo. Os principais módulos incluem:

· SM810 — Entrada digital de 16 canais, 24 VCC

· SM811 ​​— Saída digital de 16 canais, 24 VCC, 0,5 A por canal

· SM812 — Entrada analógica de 8 canais, 4-20 mA/HART

· SM813 — Saída analógica de 8 canais, 4-20 mA

· SM814 — Entrada de 8 canais para RTD/termopar

Esses módulos são montados em racks de E/S S800 e conectados ao controlador por meio de uma rede de E/S PROFIBUS DP ou Ethernet. Geralmente são confiáveis, mas podem sofrer falhas de canal devido a surtos de tensão ou entrada de umidade em ambientes agressivos.

Configurações redundantes com PM864A

Para processos críticos, o controlador PM864A suporta redundância 1:1. Em um par redundante, dois controladores PM864A operam em paralelo — um ativo e um em espera. Eles se sincronizam por meio de um link de fibra óptica dedicado (o "cabo de sincronização") e, se o controlador ativo falhar, o controlador em espera assume o controle sem qualquer interrupção do processo. As configurações redundantes requerem:

· Dois controladores PM864A

· Duas placas de base TP840

· Um cabo de fibra síncrona (3BSE030920R1)

· Fontes de alimentação redundantes (SD821 ou SD822)

· Módulos de comunicação redundantes

Configurar a redundância corretamente requer uma configuração específica no Control Builder M — você precisa atribuir os controladores como um par de "Alta Disponibilidade 1:1" e configurar os parâmetros de intervalo de sincronização e tempo limite.

Control Builder M: Firmware e Compatibilidade

O Control Builder M (CBM) é a ferramenta de engenharia para o AC800M. Agora está incluído no pacote de engenharia ABB Ability System 800xA, mas versões independentes ainda são utilizadas em muitas instalações.

Matriz de compatibilidade de versões

Versão CBM | Firmware compatível | Observações

5.1 | PM861/PM862 FW 3.0-3.2 | Legado, não mais suportado

6.0 | PM864/PM864A FW 4.0-4.2 | Amplamente utilizado

6.1 | PM864/PM866 FW 4.2-5.0 | Padrão atual

6.2 | Todos os modelos, FW 5.1+ | Mais recente, parte do 800xA 6.2

Processo de atualização de firmware

A atualização do firmware do AC800M requer:

8. Faça o download do pacote de firmware apropriado no portal de suporte da ABB (requer um contrato de serviço válido).

9. Carregue o firmware no Control Builder M.

10. Conecte-se ao controlador e inicie o download do firmware.

11. O controlador será reiniciado e executará o novo firmware.

Aviso: As atualizações de firmware são irreversíveis em alguns hardwares mais antigos — consulte as notas de versão antes de prosseguir. Sempre atualize durante uma parada programada, não durante a produção.

Preços e disponibilidade

O ciclo de vida do produto AC800M está maduro, e a ABB já fez ou está fazendo a transição de vários modelos para o status de "Última Compra" (LTB). Veja o panorama atual:

Nova disponibilidade

· PM864 e PM864A — Ainda disponíveis novos através dos parceiros de canal da ABB. O prazo de entrega estimado é de 4 a 8 semanas. Preços novos: aproximadamente US$ 3.500 a US$ 5.500, dependendo da configuração e da quantidade.

· PM866 — Disponível, mas mais caro (US$ 6.000 a US$ 8.000 novo). O prazo de entrega pode chegar a 10-12 semanas.

· PM861 e PM862 — Status LTB em diversas variantes. Novo estoque limitado à disponibilidade nos canais de distribuição.

Módulos de comunicação e E/S

· CI854/CI857/CI862 — Geralmente disponíveis novos, de US$ 800 a US$ 2.000, dependendo do módulo. Prazo de entrega de 4 a 6 semanas.

· Módulos SM I/O — Amplamente disponíveis, de US$ 200 a US$ 800 por módulo.

· Baseplates TP830/TP840 — Disponíveis novas, mas caras (entre US$ 1.000 e US$ 2.500). O mercado de usados ​​está ativo.

Preços de mercado secundário

O mercado de componentes AC800M usados ​​e recondicionados é robusto. Expectativas:

· PM864/PM864A: US$ 1.200 a US$ 2.500 usado, dependendo do estado e da garantia.

· CI854/857/862: US$ 350-US$ 800 usado

· Módulos SM I/O: US$ 75 a US$ 300 usados

· Baterias (3BSE003991R1): US$ 15 a US$ 30 novas, de distribuidores.

Para obter peças de reposição confiáveis, trabalhe com revendedores de automação industrial estabelecidos que testam e oferecem garantia para seus equipamentos usados. Peças falsificadas são um problema conhecido no mercado da ABB — compre somente de fontes confiáveis.

Perguntas frequentes

P: Com que frequência devo substituir a bateria do meu ABB AC800M?

A: A cada 3 a 5 anos em condições normais (temperatura ambiente de 25 °C, ligado). Substitua imediatamente quando o LED de bateria fraca acender. Em ambientes com altas temperaturas (acima de 50 °C), substitua a cada 18 a 24 meses.

P: Posso substituir a bateria do AC800M com o controlador em funcionamento?

R: Sim. A bateria mantém o relógio em tempo real e os dados da SRAM apenas quando a alimentação principal está desligada. Com a alimentação de 24 VCC aplicada, você pode trocar a bateria sem afetar o programa em execução. Sempre faça um backup do seu programa primeiro, como precaução.

P: Meu PM864 não conecta no Control Builder M. O que está errado?

A: Verifique três coisas: (1) O cabo Ethernet e os LEDs de status do módulo CI857/CI862, (2) O endereço IP na configuração do projeto do CBM corresponde ao IP real do controlador, (3) O controlador não está em estado de falha (verifique os LEDs do painel frontal). Se o LED MS (Status do Módulo) estiver vermelho, você pode ter uma falha de hardware.

P: Qual a diferença entre o ABB AC800M e o AC800PEC?

A: O AC800M é um controlador de processo padrão para o DCS 800xA, projetado para automação de processos de uso geral. O AC800PEC é um controlador programável de alta velocidade usado para aplicações de lógica rápida, como controle e acionamento de turbinas a gás. Eles não são intercambiáveis.

P: O ABB AC800M está obsoleto?

R: Não, mas alguns modelos estão se aproximando do fim de sua vida útil. Os modelos PM861 e PM862 estão na seção "Última Compra". Os modelos PM864A e PM866 ainda são vendidos e têm suporte ativo. A plataforma sucessora da ABB é o AC 800M Hi (com faixa de temperatura estendida e segurança cibernética aprimorada), mas o AC800M padrão continua com amplo suporte.

P: Onde posso baixar o software de programação do ABB AC800M?

A: O Control Builder M está disponível através do portal do cliente da ABB (myABB) para clientes com um contrato de serviço ativo. Ele também é distribuído como parte do pacote de engenharia ABB Ability System 800xA. Não está disponível para download público — você precisa de uma licença válida e um contrato de suporte.

P: O que acontece se eu usar a bateria errada no meu AC800M?

A: Usar uma bateria de tamanho inferior (por exemplo, uma bateria 1/2 AA em um PM864 que requer AA) resultará em menor tempo de autonomia e pode não encaixar corretamente. Usar uma bateria com a composição química incorreta pode causar vazamento ou mau contato. Sempre verifique o número de peça correto da ABB no manual do seu controlador.

P: Posso misturar controladores PM864 e PM866 em um par redundante?

R: Não. Pares redundantes devem usar modelos de controlador idênticos — dois PM864A ou dois PM866. A mistura de modelos não é suportada pela ABB e causará falhas de sincronização.

Mantenha seu AC800M funcionando

O controlador ABB AC800M é uma plataforma comprovada e confiável que alimenta alguns dos processos industriais mais exigentes do mundo. A substituição regular de baterias, o gerenciamento de firmware e o fornecimento inteligente de peças de reposição manterão seu sistema funcionando por muitos anos. Seja para estocar baterias sobressalentes, atualizar módulos de comunicação ou planejar a troca de um controlador, entender a família AC800M — desde o modelo básico PM861 até o redundante PM864A — ajuda você a tomar decisões mais acertadas e evitar paradas dispendiosas.

-------------------------------------------------------------------------------------------------------------------
