Você entra na fábrica numa segunda-feira de manhã e a máquina não funciona. O LED FLT da CPU SLC 500 está aceso continuamente. A IHM está apagada. Você conecta seu laptop, abre o RSLogix 500 e nada acontece — o programa sumiu. Uma bateria descarregada acabou com meses de trabalho de engenharia.

Essa é a realidade da plataforma Allen-Bradley SLC 500. Esses controladores estão em operação em linhas de produção desde o início da década de 1990 e dependem de uma simples bateria de lítio para manter o programa quando a alimentação principal é desligada. Quando essa bateria acaba, a lógica ladder desaparece. Sem um sistema de backup, é necessário reescrever tudo do zero.

Este guia abrange tudo o que você precisa saber sobre a substituição da bateria do SLC 500: os números de peça corretos, o procedimento passo a passo exato, como fazer backup do seu programa antes que a bateria acabe e quais peças de reposição manter em estoque.

O que é o Allen-Bradley SLC 500?

O SLC 500 (Small Logic Controller) é uma plataforma modular de PLC introduzida pela Allen-Bradley (agora Rockwell Automation) como uma alternativa mais robusta à série MicroLogix. Ele utiliza o backplane da série 1747 e suporta uma ampla gama de módulos de E/S, placas de comunicação e módulos especiais.

Apesar de ter sido oficialmente descontinuado no final da década de 2000, o SLC 500 permanece em operação em milhares de instalações na América do Norte e América Latina. Muitas fábricas não têm planos imediatos de migração porque o hardware funciona, as peças de reposição ainda estão disponíveis no mercado secundário e uma migração completa para CompactLogix ou ControlLogix é cara e demorada.

Os principais componentes de um sistema SLC 500 são:

· Módulo CPU (Série 1747-L5xx — 01/05, 02/05, 03/05, 04/05, 05/05)

· Plano traseiro (Série 1746-Axx — 4, 7, 10, 13 ou 16 slots)

· Fonte de energia (Série 1746-Px)

· Módulos de E/S (1746-xxx discretos, analógicos e especiais)

· Módulo de memória (1747-M1, M2 ou M3 — armazenamento de programa opcional)

· Bateria (1747-BA ou 1770-XYC)

A bateria está localizada dentro da CPU ou, em algumas configurações de gabinete, montada externamente. Sem ela, a CPU retém o programa apenas enquanto a fonte de alimentação do gabinete estiver energizada. Uma interrupção de energia, mesmo que breve, resulta na perda do programa.

Substituição da bateria do SLC 500: Procedimento passo a passo

Substituir a bateria é simples, mas pular a etapa de backup primeiro é onde as pessoas se complicam. Aqui está a sequência correta.

1. Faça um backup do programa primeiro.

Antes de tocar na bateria, conecte-se ao SLC 500 através do RSLogix 500 e carregue o programa.

Procedimento:

1. Conecte seu laptop de programação ao SLC 500 através da porta serial (DF1/DH-485), módulo DH+ ou Ethernet (somente 5/05).

2. Abra o RSLogix 500 e selecione Comunicações > Comunicações do Sistema.

3. Clique duas vezes no nó do processador para entrar em funcionamento.

4. Acesse Comunicações > Carregar e selecione o tipo de processador correto.

5. Salve o arquivo carregado (formato `.RSS`) em um local seguro — idealmente em três locais: computador local, unidade de rede e pen drive.

Se a bateria já estiver descarregada e o programa tiver sido apagado, esta etapa não ajudará. Você precisará restaurar a partir de um backup anterior ou de um módulo de memória.

2. Identifique a bateria correta.

Existem dois códigos de peça de bateria compatíveis com o SLC 500:

Número da peça | Descrição | Vida útil típica

1747-BA | Conjunto de bateria padrão SLC 500 (BA = Conjunto de Bateria) | 2 a 5 anos

1770-XYC | Caixa e cabo para bateria externa NEMA 4/4X | 2 a 5 anos

Ambas utilizam a mesma química de cloreto de tionila de lítio (LiSOCl2) de 3,6 V — as mesmas células usadas em aplicações industriais de backup de memória em todo o mundo. A 1747-BA é uma bateria de encaixe direto que se conecta ao painel frontal da CPU. A 1770-XYC é uma bateria com montagem remota e cabo, usada quando a CPU está em um gabinete selado ou quando a bateria precisa ser acessível sem abrir o gabinete principal.

O modelo 1747-BA é a peça ideal para instalações padrão. É facilmente encontrada em distribuidores da Rockwell Automation e fornecedores de eletrônicos industriais. O preço varia entre US$ 30 e US$ 60, dependendo do fornecedor.

3. Localização da bateria por tipo de CPU

A duração da bateria depende do processador SLC 500 que você possui:

SLC 5/01, 5/02 (1747-L511, L514, L524, L531): A bateria fica dentro do compartimento do processador. Remova a pequena tampa no painel frontal — o conector da bateria está atrás dela. Esses são os processadores mais antigos e apresentam a maior taxa de falhas de bateria, pois as próprias unidades geralmente têm mais de 25 anos.

SLC 5/03, 5/04 (1747-L532, L541, L542, L543): Mesma configuração — uma tampa da bateria na parte frontal da CPU. O conector possui um encaixe específico para que não seja possível conectá-lo incorretamente.

SLC 5/05 (1747-L551, L552, L553, L554): Acesso à bateria pelo painel frontal idêntico ao dos modelos 5/03 e 5/04. O 5/05 é o processador mais comum ainda em serviço, pois adiciona Ethernet integrada (10Base-T).

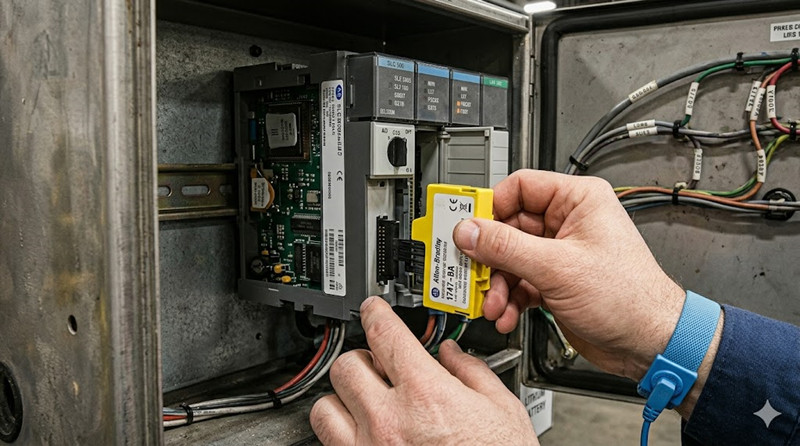

4. Substitua a bateria

Você precisa de:

· Nova bateria 1747-BA

· Chave de fenda pequena de ponta chata (opcional, para a tampa da bateria)

· Pulseira antiestática (recomendada)

Passos:

6. Mantenha a alimentação do gabinete ligada durante a substituição da bateria. A bateria só alimenta a RAM quando a alimentação principal está desligada. Com a alimentação ligada, a CPU é alimentada pela fonte de alimentação e o circuito da bateria fica inativo — você pode trocá-la com o computador ligado sem perder o programa.

7. Abra a tampa da bateria no painel frontal da CPU usando uma chave de fenda de ponta chata ou a unha do polegar na trava.

8. Desconecte o conector da bateria antiga puxando o plugue para fora em linha reta.

9. Conecte a nova bateria 1747-BA — o conector só encaixa de um jeito.

10. Feche a tampa da bateria.

11. Verifique o status da CPU. O LED BAT (se o seu processador tiver um) deve apagar. Nos modelos SLC 5/03, 5/04 e 5/05, você também pode verificar o status do processador em "Status do Processador" no RSLogix 500.

Se precisar substituir a bateria com a alimentação principal desligada, você terá aproximadamente 30 minutos para fazer a troca antes que o capacitor de reserva descarregue e a memória RAM perca o programa. Não confie nesse tempo.

Módulos de memória: a verdadeira garantia de backup

Uma bateria 1747-BA é um seguro barato. Um módulo de memória 1747 é a verdadeira rede de segurança.

Os módulos de memória Allen-Bradley 1747-M1, 1747-M2 e 1747-M3 são baseados em EEPROM e se conectam à CPU SLC 500, retendo todo o programa sem a necessidade de bateria. Estão disponíveis em diferentes tamanhos:

· 1747-M1: Módulo de memória de 64K

· 1747-M2: Módulo de memória de 128K

· 1747-M3: Módulo de memória de 256K

Como funciona: Você salva o programa no módulo de memória a partir do RSLogix 500 (Processador > Salvar no Módulo de Memória). Ao ligar o computador, a CPU verifica se há um módulo de memória. Se houver um presente e carregado com um programa válido, a CPU pode carregar o programa a partir do módulo ou ignorá-lo — o comportamento é configurável através da chave de proteção contra gravação do módulo.

Recomendação: Instale um 1747-M2 ou M3 em todos os chassis SLC 500 que você mantiver. Mesmo que a bateria falhe completamente e a RAM seja apagada, a CPU pode recarregar o programa automaticamente a partir do módulo de memória no próximo ciclo de energia. Essa única peça de US$ 100 a US$ 200 já economizou mais turnos de produção do que qualquer bateria jamais economizará.

SLC 5/01 vs 5/02 vs 5/03 vs 5/04 vs 5/05: O que você precisa saber

Se você faz manutenção em sistemas SLC 500, precisa entender as diferenças entre os modelos de CPU.

SLC 5/01 (1747-L511, L514)

· Processador básico: conjunto de instruções limitado, sem relógio de tempo real.

· Porta RS-232 (protocolo DH-485)

· Máximo de 4096 pontos de E/S

· Memória: 4K ou 8K

· Ideal para: controle simples de máquinas, lógica de esteiras transportadoras, embalagens.

SLC 5/02 (1747-L524, L531)

· Adicionado relógio em tempo real e instruções adicionais (FAL, FSC, PID).

· Porta RS-232 (DH-485)

· Máximo de 4096 E/S

· Memória: 8K ou 16K

· Ideal para: aplicações de complexidade moderada com controle de tempo e sequenciamento.

SLC 5/03 (1747-L532)

· Grande avanço: adicionado protocolo full-duplex RS-232 DF1 e capacidade de atualização do sistema operacional flash.

· Relógio em tempo real com bateria de reserva

· Memória: 16K ou 32K

· Execução mais rápida que 5/01 ou 5/02

· Ideal para: processos em lote, lógica mais complexa

SLC 5/04 (1747-L541, L542, L543)

· Adicionada porta de rede DH+ (Data Highway Plus) — essencial para E/S remota e comunicação ponto a ponto com PLC-5 e ControlLogix.

· Memória: 16K a 64K

· Ideal para: sistemas de controle distribuído, aplicações com múltiplos processadores.

SLC 5/05 (1747-L551, L552, L553, L554)

· Adicionada Ethernet 10Base-T integrada (EtherNet/IP)

· Memória: 16K a 64K

· Pode comunicar-se via serial, DH-485 ou Ethernet.

· O processador mais comum ainda está em serviço ativo.

· Ideal para: qualquer aplicação que necessite de conectividade Ethernet sem um módulo adicional 1747-KE ou 1747-AIC.

Tipos de chassis (painel traseiro 1746-Axx)

Todos os módulos de E/S e CPUs do SLC 500 são montados em um backplane da série 1746. Tamanhos disponíveis:

Chassi | Slots | Uso típico

1746-A4 | 4 slots | Painel pequeno, controle de máquina única

1746-A7 | 7 slots | Painel médio com E/S mista

1746-A10 | 10 slots | Sistema maior com módulos analógicos e especiais

1746-A13 | 13 slots | Sistema grande, racks de E/S distribuídos

1746-A16 | 16 slots | Expansão máxima sem chassi remoto

Os chassis são intercambiáveis ​​— você pode mover uma CPU e E/S entre qualquer backplane 1746-Axx, desde que a potência da fonte de alimentação seja adequada.

Redes de comunicação

O SLC 500 suporta três protocolos de comunicação principais:

DH-485 (Data Highway 485): Protocolo nativo do SLC 500. Utiliza uma interface RS-485 de 4 fios. Máximo de 32 nós, comprimento total do cabo de 1219 metros (4000 pés). Compatível com todos os processadores SLC 5/01 a 5/05. Requer o 1747-PIC (Placa de Interface PCMCIA) ou o 1747-UIC (Conversor de Interface USB) para conectar um laptop moderno.

DH+ (Data Highway Plus): Disponível apenas no SLC 5/04. Rede de passagem de token de alta velocidade. Padrão de 57,6 Kbps, até 230,4 Kbps. Utilizada em sistemas de automação Rockwell de maior porte para comunicação entre PLCs e integração SCADA.

EtherNet/IP: Integrado no SLC 5/05 ou disponível como um complemento através do módulo de ponte Ethernet 1747-KE para outros processadores. EtherNet/IP é o padrão para Ethernet industrial moderna — o 5/05 usa 10Base-T (10 Mbps), que é lento para os padrões atuais, mas perfeitamente adequado para uploads/downloads de programas e comunicação com a IHM.

Preços e disponibilidade: onde encontrar peças

O modelo SLC 500 foi descontinuado pela Rockwell Automation, mas as peças de reposição não são impossíveis de encontrar.

Pilhas (fáceis de encontrar)

Os modelos 1747-BA e 1770-XYC ainda são fabricados por terceiros e estão amplamente disponíveis em estoque. A Rockwell também continua produzindo o 1747-BA. O preço varia entre US$ 30 e US$ 60. Eles podem ser encontrados em:

· Distribuidores da Rockwell (Graybar, Rexel, Wesco, Motion Industries)

· Fornecedores industriais (McMaster-Carr, AutomationDirect, Radwell)

· eBay e vendedores de excedentes (os preços variam muito — verifique o estado do produto)

CPUs e módulos de E/S (cada vez mais escassos)

Processadores novos de estoque antigo têm um preço elevado (entre US$ 200 e US$ 800, dependendo do modelo). O SLC 5/05 é o mais caro devido à demanda por Ethernet. Módulos usados ​​estão disponíveis em:

· Radwell International: Estoque completo, testado e com garantia.

· PLC Center: Especializada em excedentes da Allen-Bradley

· eBay: Alto risco de módulos falsificados ou danificados — teste tudo.

Módulos de memória (limitados)

Os módulos 1747-M1, M2 e M3 são mais difíceis de encontrar do que os próprios processadores. O 1747-M3 (256K) é o mais procurado e o mais raro. Prepare-se para gastar entre US$ 100 e US$ 250 por um módulo testado.

Chassis e fontes de alimentação (em abundância)

Os backplanes 1746-Axx e as fontes de alimentação 1746-Px ainda são fáceis de encontrar a preços razoáveis. Esses são os componentes menos propensos a falhas em todo o sistema.

Perguntas frequentes

P: Quanto tempo dura a bateria do SLC 500?

A: A vida útil típica é de 2 a 5 anos, dependendo da temperatura ambiente e do tempo em que a bateria permanece desligada. Temperaturas mais altas reduzem a vida útil da bateria. Instale uma bateria nova a cada 3 anos durante a manutenção preventiva.

P: Posso substituir a bateria do SLC 500 com a alimentação ligada?

A: Sim. Na verdade, este é o método recomendado. Com a alimentação do chassi ligada, o circuito da bateria fica ocioso — você pode trocar a bateria com o sistema ligado sem perder o programa. Deixe o chassi energizado.

P: O que acontece se a bateria do SLC 500 descarregar completamente?

A: Se o chassi perder a alimentação principal devido à bateria descarregada, a RAM da CPU será apagada e o programa será perdido. A CPU exibirá um LED FLT e não funcionará até que o programa seja baixado novamente ou carregado de um módulo de memória.

P: Posso usar uma bateria CR123A ou AA padrão em vez da 1747-BA?

R: Não. O modelo 1747-BA utiliza uma bateria de cloreto de lítio de 3,6 V com um conector e formato específicos. O uso de uma bateria não homologada pode danificar o processador ou causar incêndio. Utilize somente baterias 1747-BA ou 1770-XYC.

P: Qual a diferença entre 1747-BA e 1770-XYC?

A: A 1747-BA é uma bateria de encaixe direto que se conecta ao painel frontal da CPU. A 1770-XYC é uma bateria de montagem remota com cabo para gabinetes NEMA 4/4X. Ambas utilizam a mesma composição química de células.

P: O SLC 500 carrega automaticamente os dados do módulo de memória ao ser ligado?

R: Depende da configuração da chave de proteção contra gravação do módulo de memória. Se a chave estiver na posição LOAD, a CPU carrega o programa do módulo ao ligar o computador, mesmo que a RAM esteja vazia. Se estiver na posição PROTECT, o módulo apenas salva os dados da CPU e não carrega automaticamente.

P: A Rockwell Automation ainda fará reparos no meu processador SLC 500?

A: A Rockwell descontinuou os serviços de reparo para a maioria dos processadores SLC 500. Oficinas de reparo terceirizadas, como a Radwell, oferecem serviços de reparo com garantia. Para aplicações críticas, mantenha um processador reserva.

P: Como faço para conectar um laptop moderno a um SLC 500?

R: Para conexões seriais, utilize um conversor de interface USB 1747-UIC ou um adaptador USB para DF1 de terceiros. Para processadores 5/05, utilize um cabo Ethernet padrão (direto ou cruzado, dependendo do seu switch). Para DH+ (5/04), você precisa de uma placa PCMCIA 1784-PCMK ou um conversor USB para DH+.

Resumo

O Allen-Bradley SLC 500 é uma plataforma robusta que se recusa a ser aposentada. Mantê-lo em funcionamento depende de três fatores:

12. Faça backup de seus programas — carregue e salve arquivos `.RSS` de cada processador e mantenha cópias fora do chão de fábrica.

13. Substitua a bateria 1747-BA a cada 3 anos — defina um lembrete no calendário. Uma bateria de US$ 40 é barata em comparação com a perda de um programa.

14. Instale um módulo de memória 1747-M2 ou M3 — esta é a melhor atualização que você pode fazer. Ele resiste a falhas de bateria, picos de energia e erros do operador.

Para novos sistemas, considere migrar para o CompactLogix 5380 ou ControlLogix 5580. Mas para os milhares de sistemas SLC 500 ainda em produção atualmente, um cronograma adequado de manutenção de baterias e um módulo de memória são tudo o que você precisa para manter as linhas de produção funcionando.

-------------------------------------------------------------------------------------------------------------------
