Você está em frente a um painel numa tarde de sexta-feira. A linha está fora do ar, o CLP está apresentando um erro e o antigo laptop de programação pifou no ano passado, levando consigo a licença do software. Você tem um CLP Mitsubishi da Série FX olhando para você, mas não se lembra qual versão do GX Works roda naquele FX3U, e o cabo SC-09 que você encomendou do fornecedor de sempre parece não funcionar com o Windows 11. Parece familiar? Se você trabalha com automação legada de origem asiática, já passou por isso. Este guia sobre CLPs Mitsubishi da Série FX aborda exatamente o que você precisa: qual software se comunica com qual CPU, quais cabos realmente funcionam e como encontrar peças de reposição sem estourar seu orçamento de manutenção.

O que é o PLC da série FX da Mitsubishi?

A série FX da Mitsubishi é uma família de controladores lógicos programáveis ​​(CLPs) compactos, em formato de bloco, que estão em produção contínua, de uma forma ou de outra, desde o final da década de 1980. São os equipamentos principais por trás de inúmeras linhas de embalagem, estações de montagem automotiva, máquinas têxteis e sistemas de movimentação de materiais na Ásia e no resto do mundo. Se você já abriu o painel elétrico de uma máquina usada importada do Japão, Coreia ou China, é bem provável que tenha encontrado um FX lá dentro.

A programação se divide em algumas sub-séries principais:

· FX1S — Ultracompacto, com E/S fixa e sem barramento de expansão. Para máquinas autônomas de pequeno porte. Descontinuado.

· FX1N — Compacto com capacidade de expansão. Amplamente clonado. Descontinuado.

· FX2N — A era de ouro. Expansão modular de E/S, módulos de função especiais, enorme base instalada. Descontinuado.

· FX3G — Modelo básico atual. Possui USB integrado, baixo custo e ainda está em produção.

· FX3U — Modelo atual de alto desempenho. Três vezes mais rápido que o FX2N, opções USB + Ethernet, ainda em produção.

· FX5U — O sucessor da série iQ-F. Não é estritamente arquitetura FX — conjunto de instruções diferente, software diferente (apenas GX Works3). Nome confuso.

O primeiro passo é entender com qual sub-série você está lidando. Observe a etiqueta frontal. O modelo da CPU está impresso claramente no painel frontal — FX2N-32MT, FX3U-64MR, etc. Os dois últimos dígitos indicam a quantidade de E/S e o sufixo da letra indica o tipo de saída (R = relé, T = transistor de dreno, T-ESS = transistor de fonte).

Compatibilidade de software: GX Developer vs GX Works2 vs GX Works3

É aqui que reside a maior parte da confusão. A Mitsubishi lançou três ambientes de programação principais ao longo da vida útil da Série FX, e eles não são totalmente compatíveis com versões anteriores.

Desenvolvedor GX (Versão 8 e anteriores)

O IDE original para Windows da família FX. O GX Developer é compatível com todos os modelos, do FX1S ao FX3U. É um software antigo, utiliza o protocolo de comunicação MELSEC via RS-232/RS-422 e não oferece suporte nativo a conexões USB (é necessário um adaptador serial ou um conversor adequado). Funciona razoavelmente bem no Windows XP até o Windows 7. O desempenho no Windows 10 e 11 é instável — a versão SW1D5C-LLT-E é a última disponível.

Compatível com: FX1S, FX1N, FX2N, FX3G, FX3U (e modelos mais antigos das séries A e Q)

Não é compatível com: FX5U

GG Works2

O substituto moderno para o GX Developer. O GX Works2 é compatível com FX3G, FX3U e FX5U (no modo FX), além das séries L e Q. Possui um editor de lógica ladder muito melhor, suporta texto estruturado e SFC, e lida com conexões USB para CPUs FX3G e FX3U sem a necessidade de um driver específico.

A ressalva: o GX Works2 não é compatível com FX1S, FX1N ou FX2N. Se você precisar usar esses processadores mais antigos, terá que manter uma cópia do GX Developer em execução em algum lugar — seja em uma máquina virtual com Windows 7 ou em um laptop dedicado.

Compatível com: FX3G, FX3U, FX5U, Série L, Série Q

Não é compatível com: FX1S, FX1N, FX2N

GG Works3

Este é o IDE para as plataformas iQ-F (FX5U) e iQ-R. Ele usa um formato de arquivo de projeto completamente diferente (.gx3) e um mecanismo de programação diferente. Não é possível abrir projetos do GX Developer ou do GX Works2 diretamente — você precisa convertê-los.

Compatível apenas com FX5U (da família FX)

Não é compatível com: FX1S, FX1N, FX2N, FX3G, FX3U

Tabela de seleção rápida

Se você tiver este processador | Use este software

FX1S, FX1N, FX2N | Desenvolvedor GX (8.xx)

FX3G, FX3U | GX Developer ou GX Works2

FX5U (iQ-F) | Somente GX Works3

Cabos de programação: o que realmente funciona

Garantir a conexão física correta é o segundo maior problema, depois da compatibilidade do software. Aqui está um resumo prático.

SC-09 (Conversor RS-232 para RS-422)

O cabo de programação original da Mitsubishi. Ele converte a porta serial RS-232 do PC para os sinais RS-422 usados ​​pelo PLC FX. O SC-09 funciona com todas as CPUs FX1S a FX3U. Se o seu laptop ainda tiver uma porta serial DB9, esta é a opção mais confiável. Caso contrário, você precisará de um adaptador USB para serial com um chipset FTDI genuíno (evite clones do Prolific PL2303 — eles perdem caracteres e temporização).

USB-SC09-FX (USB para RS-422)

Uma versão nativa USB do SC-09 com um chip FTDI integrado. Esses dispositivos são amplamente disponíveis e funcionam com o GX Developer e o GX Works2. O problema comum: muitas imitações baratas usam chips FTDI falsificados que os drivers do Windows se recusam a reconhecer após 2016. Compre de um fornecedor confiável ou, pelo menos, confirme se ele usa silício FTDI genuíno.

FX-USB-AW (Oficial Mitsubishi)

Cabo de programação USB oficial da Mitsubishi para FX3G e FX3U. Possui driver dedicado e funciona perfeitamente com o GX Works2. Caro em comparação com opções de terceiros, mas sem complicações com drivers, caso você consiga encontrar um.

Guia rápido de configuração de comunicação

1. Conecte o cabo ao PLC (normalmente um conector Mini-DIN redondo de 8 pinos no FX2N/FX3U ou USB-mini no FX3G).

2. No GX Developer/GX Works2, acesse Online > Configuração de Transferência.

3. Selecione a interface de usuário (I/F) correta do PC (Porta Serial, USB ou Ethernet).

4. Configure a interface do PLC para corresponder ao tipo de cabo.

5. Taxa de transmissão: geralmente 9600 bps para serial SC-09, 115200 para USB-SC09-FX.

6. Clique em Teste de Comunicação. Se falhar, verifique a fiação do cabo, a instalação do driver e o número da porta COM.

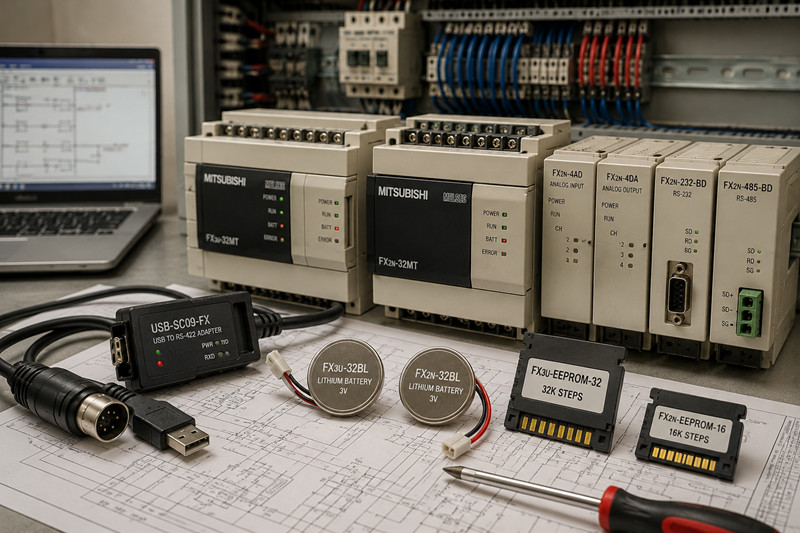

Análise Detalhada: Peças de Reposição e Substituições

Até mesmo os PLCs mais confiáveis ​​eventualmente precisam de manutenção. Veja o que estocar ou adquirir.

Substituição da bateria

A série FX utiliza uma bateria de lítio de reserva para reter o programa e a memória de travamento quando a energia é desligada. Quando a tensão da bateria cai, a CPU acende o LED "BATT" ou pisca o LED "ERR". Se você ignorar isso por tempo suficiente, o CLP esquece o programa.

· FX3U-32BL — Para CPUs FX3U. Também compatível com algumas unidades FX3G. Bateria de lítio CR2450 padrão.

· FX2N-32BL — Para CPUs FX2N, FX1N e FX1S. Conector diferente da versão FX3U.

Dica profissional: Sempre troque a bateria com o CLP ligado (ou poucos minutos após desligá-lo) para evitar a perda do programa. E sempre faça um backup do seu programa primeiro — sim, mesmo que você ache que tem uma cópia impressa em algum lugar.

Fitas cassete de memória

Se sua aplicação exigir mais etapas do que a CPU básica oferece, ou se você precisar de armazenamento de programas removível, os cassetes de memória são a solução.

· FX2N-EEPROM-16 — Cassete EEPROM de 16K passos para CPUs FX2N. Não necessita de bateria para retenção.

· FX3U-EEPROM-32 — Cassete EEPROM de 32K passos para CPUs FX3U.

· FX3U-EEPROM-64 — Versão de 64K passos para programas grandes.

Essas peças se encaixam na parte superior da CPU, sob a tampa articulada. Estão ficando difíceis de encontrar novas — procure em lojas de eletrônicos usados ​​e liquidadores de equipamentos de automação.

Módulos de função especial (FX2N/FX3U)

Um dos pontos fortes das plataformas FX2N e FX3U é a capacidade de adicionar E/S analógicas, portas de comunicação e controle de movimento por meio de módulos montados lateralmente.

· FX2N-4AD — Entrada analógica de 4 canais (0-10V, 4-20mA). Utilizado em diversas aplicações de monitoramento de temperatura e pressão.

· FX2N-4DA — Saída analógica de 4 canais. Para posicionamento de válvulas, referência de velocidade de inversores de frequência, etc.

· FX2N-232-BD — Placa de comunicação RS-232. Monta-se no lado esquerdo da CPU. Utilizada para conexão HMI, saída de impressora ou modernização de comunicações seriais.

· FX2N-485-BD — Placa de comunicação RS-485. Para interligar vários PLCs ou conectar a um sistema SCADA.

· FX3U-4AD — Entrada analógica de 4 canais atualizada para a plataforma FX3U. Resolução superior à da versão FX2N.

· FX3U-232-BD — Placa RS-232 para FX3U. Formato compacto.

Módulos de extensão do lado esquerdo (FX3U)

O FX3U introduziu um novo barramento de extensão no lado esquerdo para complementos específicos da CPU:

· FX3U-32BL — Bateria (descrita acima)

· FX3U-7DM — Módulo de exibição para monitoramento e diagnóstico em PLC

· FX3U-USB-BD — Atualização da porta de programação USB

· FX3U-ENET-ADP — Adaptador Ethernet para conectividade de rede

Preços e disponibilidade

O mercado de peças da série FX sofreu mudanças significativas nos últimos cinco anos.

Descontinuado (difícil de encontrar novo, verifique em estoque excedente):

· FX1S — completamente obsoleto, sem nova produção.

· FX1N — o substituto é o FX3G

· FX2N — o substituto é o FX3U

· Fitas cassete para FX2N

Ainda em produção (disponível novo nos distribuidores da Mitsubishi):

· FX3G — modelo atual de baixo custo, US$ 150 a US$ 300 dependendo das entradas e saídas.

· FX3U — modelo atual de gama média, US$ 300 a US$ 800 dependendo das entradas e saídas.

· FX5U (iQ-F) — geração atual, US$ 250-US$ 900

Onde encontrar peças de reposição:

· Distribuidores autorizados da Mitsubishi (para os novos FX3G, FX3U e FX5U)

· Lojas de peças industriais excedentes (para peças descontinuadas dos modelos FX1S, FX1N e FX2N)

· eBay e Alibaba — mas fique atento a falsificações, especialmente de cabos e baterias SC-09.

· TZTECHIO — consulte nossa seção /mitsubishi e o catálogo /plc para ver os produtos disponíveis.

Perguntas frequentes

P: Posso usar o GX Works2 para programar um FX2N?

R: Não. O GX Works2 não é compatível com CPUs FX1S, FX1N ou FX2N. Para essas plataformas, você precisa usar o GX Developer (versão 8.xx ou anterior). Caso não possua uma cópia, algumas ferramentas de terceiros, como o GX IEC Developer, também funcionam, mas o GX Developer continua sendo o padrão.

P: Que cabo preciso para um FX3U com GX Works2?

A: Utilize o cabo USB-SC09-FX com chipset FTDI original ou o cabo oficial Mitsubishi FX-USB-AW. Ambos se conectam diretamente à porta Mini-DIN8 da CPU FX3U. O GX Works2 o reconhecerá como uma conexão USB.

P: Como sei se a bateria do meu PLC FX está acabando?

A: O LED "BATT" na parte frontal da CPU acenderá ou o LED "ERR" piscará em um padrão específico (dois flashes seguidos de uma pausa). Você também pode verificar a voltagem da bateria no menu de diagnóstico do CLP através do GX Developer ou do GX Works2. Se a voltagem estiver abaixo de 2,7 V, substitua a bateria o quanto antes.

P: Vou perder meu programa se trocar a bateria?

R: Somente se você demorar muito. O capacitor dentro da CPU mantém o programa por alguns minutos após o desligamento. A melhor prática é: ligue o CLP, recoloque a bateria com a alimentação ligada e verifique se o programa ainda está intacto. Sempre faça um backup do programa para o seu computador primeiro.

P: O FX5U (iQ-F) é retrocompatível com programas do FX3U?

R: Na maioria dos casos, sim, mas requer trabalho. O GX Works3 pode importar projetos do GX Works2, e o FX5U suporta a maior parte do conjunto de instruções do FX3U. Algumas instruções de módulos de função especiais e dispositivos dedicados (D, M, S) podem precisar de remapeamento. Planeje um projeto de conversão — não é uma substituição direta.

P: Onde ainda posso comprar um processador FX2N novo?

R: Geralmente não é possível — o FX2N foi descontinuado por volta de 2013. Suas opções são: comprar um usado/excedente (verifique a idade da bateria e faça backup do programa imediatamente), atualizar para um FX3U, que tem formato semelhante e a maioria dos mesmos módulos de função especial, ou usar um FX5U com conversão se precisar de hardware novo com garantia.

P: Qual a diferença entre FX3U e FX3G?

A: O FX3U é a versão de alto desempenho — cerca de três vezes mais rápida em termos de velocidade de execução, mais passos de programa (64K vs 32K), suporta mais módulos de expansão e possui um relógio de tempo real como padrão. O FX3G é a opção mais econômica, com USB integrado e menor custo. Para máquinas simples, o FX3G é suficiente. Para aplicações com cálculos complexos, contadores de alta velocidade ou muitas entradas e saídas analógicas, opte pelo FX3U.

P: Por que meu cabo SC-09 não conecta no Windows 10?

R: Provavelmente há dois problemas: (1) seu adaptador USB para serial tem um chipset falsificado que o Windows 10 não reconhece — troque por um adaptador com FTDI FT232RL genuíno; e (2) o Windows 10 pode não aceitar drivers não assinados para o GX Developer. Tente instalar no modo de compatibilidade com o Windows 7 ou execute o GX Developer em uma máquina virtual com Windows 7.

Considerações finais

O PLC da série FX da Mitsubishi não vai desaparecer da noite para o dia. Existem milhões desses controladores instalados em fábricas no mundo todo, e muitos continuarão funcionando por mais uma década ou mais. O segredo para manter suas linhas de produção em funcionamento é saber exatamente qual combinação de software e cabos funciona para o seu modelo específico de CPU, manter uma bateria reserva e saber onde encontrar peças de reposição quando o fornecedor original disser "descontinuado". Guarde este guia nos seus favoritos, faça backup dos seus programas e mantenha um pequeno estoque de cabos SC-09 e baterias CR2450 na sua caixa de ferramentas — você agradecerá no futuro.

-----------------------------------------------------------------------------------------------------------------
