A frustração é real.

Você conectou tudo corretamente. O inversor Danfoss VLT liga, o motor gira e o CLP está online. Mas, no instante em que você envia um comando de escrita pelo barramento de campo, ocorre uma falha de comunicação — ou pior, o inversor simplesmente ignora o comando. Já passei por isso. O parâmetro 8-30 exibe "Sem Mensagem", o LED verde do barramento de campo pisca em um padrão irritante e o gerente de produção está olhando por cima do seu ombro. Este artigo é o guia prático que eu gostaria de ter tido nas minhas primeiras integrações com sistemas Danfoss. Abordaremos os quatro principais protocolos — PROFIBUS, PROFINET, EtherNet/IP e Modbus RTU — com os números exatos dos parâmetros, mapeamentos de PCD e etapas de solução de problemas necessárias para garantir a transmissão confiável de dados.

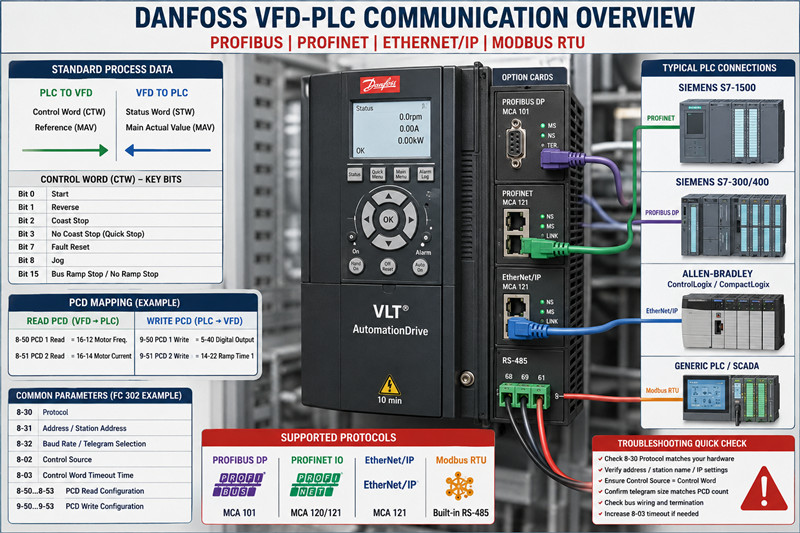

Noções básicas: Série VLT da Danfoss e opções de Fieldbus

A Danfoss produziu diversas gerações de inversores de frequência sob a marca VLT. Os modelos mais comuns encontrados em ambientes industriais são os VLT Micro Drive FC 51, VLT AutomationDrive FC 302Os inversores VLT AQUA Drive FC 202 e os mais recentes VLT Midi Drive FC 280 e da série iC7 são os mais utilizados. Para integração com PLCs, os FC 302 e FC 202 são os modelos mais versáteis, pois suportam o conjunto completo de placas de comunicação opcionais e possuem os conjuntos de parâmetros mais abrangentes.

Fieldbuses suportados

Protocolo | Caso de uso típico | Cartão opcional necessário?

Modbus RTU (RS-485) | Plantas legadas, SCADA simples, PLCs pequenos | Não — integrado em inversores padrão

PROFIBUS DP | Siemens S7‑300/400, instalações mais antigas | VLT PROFIBUS DP MCA 101

PROFINET | Siemens S7‑1200/1500, linhas modernas | VLT PROFINET MCA 120 ou MCA 121

EtherNet/IP | Allen-Bradley CompactLogix / ControlLogix | VLT EtherNet/IP MCA 121

Ponto importante: Se o seu inversor for um FC 51, você estará limitado ao Modbus RTU através dos terminais RS-485 integrados (68, 69, 61). Para os modelos FC 302/202/280, você pode adicionar qualquer uma das placas opcionais acima. A série iC7 possui Ethernet multiprotocolo integrada — nenhuma placa adicional é necessária.

Perfil de comunicação (CTW / MAV / PCD)

Todas as implementações de fieldbus da Danfoss são construídas sobre a mesma base: uma Palavra de Controle (CTW), um Valor de Referência/Valor Atual Principal (MAV) e um conjunto de palavras de Dados de Processo (PCD). Você não precisa memorizar cada bit da CTW — os bits críticos são:

· Bit 0: Comando de início

· Bit 1: Inverter

· Parte 2: Parada costeira

· Parte 3: Sem parada em zona de inércia (parada rápida)

· Bit 7: Falha de reinicialização

· Parte 8: Corrida leve

· Bit 15: Seleção de parada de ônibus com rampa / sem parada com rampa

A palavra de status (STW) espelha esses valores: Bit 0 = Pronto, Bit 1 = Pronto para executar, Bit 2 = Executando, Bit 3 = Executando na referência, Bit 7 = Falha, etc. Familiarize-se com esses valores — eles são idênticos em todos os protocolos.

O Mundo Real: Configuração Protocolo por Protocolo

1. Modbus RTU

O Modbus RTU é o mais simples e tolerante. Ele está integrado em todas as unidades VLT nos terminais 68 (TX+/RX+), 69 (TX-/RX-) e 61 (comum).

Lista de parâmetros para FC 302:

· 8-30 Protocolo = `Modbus RTU`

· 8‑31 Endereço = defina o endereço do seu ônibus (1‑247)

· Taxa de transmissão de 8 a 32 bauds = corresponda à sua taxa de transmissão principal (9600, 19200, 38400)

· 8-33 Paridade / Bits de Parada = `Par, 1 Parada` (comum) ou `Sem Paridade, 2 Paradas`

· 8-35 Atraso mínimo de resposta = 10 ms (comece aqui; aumente se ocorrerem colisões)

· 8‑36 Atraso máximo de resposta = 100 ms

Escrita na palavra de controle: o endereço do registrador Modbus que contém a palavra de status é 0x2000 (dec 8192). O valor de referência é armazenado em 0x2002 (dec 8194). Velocidade de leitura real? O registrador 0x2100 (dec 8448) contém a palavra de status e o 0x2102 (dec 8450) contém o valor real principal.

Erro comum: você envia 0x047F para o registrador 0x2000 esperando que o inversor funcione, mas nada acontece. Verifique 8-30 — se estiver configurado para FC Profile em vez de Modbus RTU, o inversor não interpretará a palavra de controle corretamente. Verifique também se 8-50 Coasting Select não está sobrescrevendo seu comando de inicialização.

2. PROFIBUS DP

O PROFIBUS tem má fama por ser complicado de configurar, mas uma vez que o arquivo GSD é carregado e a taxa de transmissão é definida, ele se torna extremamente confiável.

Hardware:

· Placa opcional VLT PROFIBUS DP MCA 101

· Terminais de barramento: linha A (vermelha), linha B (verde), blindagem conectada em ambas as extremidades.

· Resistores de terminação LIGADOS nas duas extremidades físicas do segmento

Configuração de parâmetros:

· 8-30 Protocolo = `PROFIBUS DP`

· 8-31 Endereço da estação = corresponda às suas chaves DIP de hardware (ou à configuração de parâmetros, se o endereçamento por software estiver ativado)

· Seleção de Telegrama 8-32 = `Telegrama Padrão 1` (2 palavras: CTW+MAV) ou `Telegrama Padrão 20` (6 palavras: CTW+MAZ+4 PCD). Para a maioria das aplicações com controle de velocidade, o Telegrama 1 é suficiente.

· 8‑02 Fonte de Controle = `Entrada Digital e Palavra de Controle`

· 8-03 Tempo limite da palavra de controle = 1,0 s (se nenhuma mensagem em 1 segundo, desligar)

Arquivo GSD: Baixe o arquivo DANF0653.GSD ou DANF06B3.GSD do site da Danfoss e importe-o para o TIA Portal ou Step 7. A configuração dos slots é simples: slot 1 = palavra de controle, slot 2 = referência, slots 3 a 6 = PCD.

Mapeamento de PCD (Telegrama 20): Se você precisar ler a corrente do motor (parâmetro 16-14) ou a tensão do barramento CC (parâmetro 14-30), mapeie-os através de 8-50* a 8-53* (para PCDs de leitura) e 9-50* a 9-53* (para PCDs de gravação). Exemplo:

· 8-50 PCD 1 Leitura = `16-14 Corrente do Motor`

· 8-51 PCD 2 Leitura = `14-30 Tensão do Link CC`

3. PROFINET

VLT PROFINET MCA 120 (versão antiga) ou MCA 121 (versão atual). O processo é conceitualmente quase idêntico ao PROFIBUS, porém mais simples, pois o PROFINET gerencia o endereçamento automaticamente via DCP.

Configuração de parâmetros:

· 8-30 Protocolo = `PROFINET IO`

· Tempo de ciclo de E/S de 8 a 70 = 4 ms (padrão; menor = mais rápido, mas com maior carga na CPU)

· 8‑72 Nome da Estação PROFINET = defina isso através da ferramenta de cartão de memória VLT ou do teclado da unidade (ou use uma ferramenta DCP como o PRONETA)

· 8-02 Fonte de controle = `Palavra de controle`

Arquivo GSDML: Importe GSDML‑V2.33‑Danfoss‑MCA121‑2023xxxx.xml (a versão varia). Os tamanhos padrão de telegramas correspondem ao PROFIBUS: Telegrama 1 (2 palavras), Telegrama 20 (6 palavras), Telegrama 21 (10 palavras), etc.

Dicas específicas para PROFINET:

1. O nome da estação deve corresponder exatamente, respeitando maiúsculas e minúsculas. Se o PLC não conseguir encontrar o inversor, use o Siemens PRONETA para verificar a rede e renomear o dispositivo.

2. Tempo de ciclo de E/S: Não utilize valores abaixo de 2 ms, a menos que tenha verificado se o ciclo DR do PLC suporta essa configuração. Já vi o TIA Portal rejeitar qualquer valor abaixo de 1 ms em CPUs mais antigas.

3. Watchdog: O parâmetro 8-03 ainda se aplica. Defina-o para o dobro do seu tempo de ciclo de E/S.

4. EtherNet/IP

Para usuários da Allen-Bradley, a placa VLT EtherNet/IP MCA 121 faz com que a unidade seja reconhecida como um dispositivo CIP padrão. Você precisará do arquivo EDS da Danfoss.

Configuração de parâmetros:

· 8-30 Protocolo = `EtherNet/IP`

· 8‑70 Tempo de ciclo de E/S = configuração RPI no CLP (o padrão de 10 ms é adequado)

· 8-72 Atribuição de endereço IP = `DHCP`, `Estático` ou `BootP` (corresponda ao esquema de IP da sua planta)

· Máscara de sub-rede 8-74 e gateway padrão 8-75 — defina se estático.

· 8-02 Fonte de controle = `Palavra de controle`

Configuração do Studio 5000 / Logix Designer:

4. Baixe o arquivo EDS da Danfoss e registre-o em `Ferramentas > Ferramenta de Instalação de Hardware EDS`.

5. Adicione a unidade à árvore de E/S sob sua ponte Ethernet. As instâncias de montagem padrão são:

· Conjunto de saída (PLC → Acionamento): Instância 101 (4 palavras: CTW + Ref + 2 PCD)

· Conjunto de entrada (Drive → PLC): Instância 102 (8 palavras: STW + MAV + 6 PCD)

6. Mapeie os dados para as tags do controlador. Normalmente, eu crio um UDT com `Drive_CTW`, `Drive_Ref`, `Drive_STW` e `Drive_MAV`.

Problema comum: Se o inversor mostrar "Sem conexão" no status do módulo, verifique se o RPI no CLP corresponde a 8-70. Verifique também se o endereço IP não está duplicado — faça um ping a partir de um laptop antes de colocar o inversor em funcionamento.

Análise Detalhada: Ajuste de Parâmetros e Solução de Problemas de Comunicação

Configuração de leitura/gravação do PCD (FC 302)

É aqui que a maioria das pessoas trava. O mapeamento PCD permite ler ou gravar qualquer parâmetro de acionamento no barramento de campo, além do padrão CTW/MAV.

Leitura de PCDs (drive → PLC): 8-50 a 8-53 (até 4 PCDs de leitura no Telegram 20). Cada slot de parâmetro espera o número do parâmetro dos dados que você deseja ler.

Grave os PCDs (PLC → inversor): 9-50 a 9-53. Deseja que o PLC configure o terminal de saída digital? Mapeie a função 5-40 Saída Digital para um PCD de gravação.

Exemplo: Você deseja ler a frequência do motor (16‑12) e a corrente do motor (16‑14) do inversor:

`

8‑50 PCD 1 Configuração de leitura = 16‑12 frequência do motor [Hz]

8‑51 PCD 2 Leitura da configuração = 16‑14 corrente do motor [A]

`

Agora o PLC lê STW + MAV + PCD1 + PCD2. Os valores de PCD aparecem nos telegramas após o slot MAV. O escalonamento é feito pela unidade definida do parâmetro — 16‑12 está em 0,01 Hz, 16‑14 está em 0,1 A.

Solução de problemas das 5 principais falhas de comunicação

Problema/Sintoma | Causa provável | Solução

Alarme 34 / Falha no barramento | Nenhuma mensagem de barramento de campo válida recebida dentro do tempo limite de 8-03 | Verifique o cabo, o estado mestre e se o tempo limite de 8-30 corresponde ao seu hardware

O inversor não inicia (sem rotação) | Bits de palavra de controle não configurados corretamente ou conflitos nos terminais 5-12/5-13 | Defina a fonte de controle 8-02 exclusivamente para `Palavra de Controle`; desative quaisquer comandos de inicialização de entrada digital.

Alarme 22 / Falha de hardware | PROFIBUS: taxa de transmissão incorreta ou endereço de estação duplicado | Forçar taxa de transmissão via arquivo GSD; verificar unicidade do endereço

Dispositivo PROFINET não encontrado | Nome da estação incompatível ou conflito de IP | Use PRONETA para verificar e reatribuir; reinicie a unidade após renomear.

EtherNet/IP "Sem conexão" | Incompatibilidade de RPI ou versão do arquivo EDS | Verifique a compatibilidade entre os RPIs 8-70 e a conexão PLC; baixe a versão mais recente do EDS da Danfoss.

A armadilha 8-50

Já vi engenheiros perderem horas solucionando problemas porque inseriram a configuração de leitura do PCD 1 (8-50) como 16-12, mas esqueceram de definir a seleção do Telegrama 1 (8-32) como Telegrama Padrão 20 (ou superior). Com o Telegrama 1, a unidade envia apenas CTW+MAV — quaisquer slots PCD são simplesmente ignorados. Sempre verifique se o tamanho do seu telegrama corresponde à quantidade de PCDs.

Terminação de ônibus feita corretamente

Para RS-485 (Modbus RTU), o resistor de terminação integrado é habilitado através do pino 8-36 em algumas variantes de inversores, ou por uma chave DIP física na placa de controle. Para PROFIBUS, utilize as chaves DIP na placa MCA 101 — posição LIGADO para os dispositivos finais. Para PROFINET e EtherNet/IP, não é necessária terminação de barramento (aplicam-se as regras padrão de cabeamento Ethernet: topologia em estrela, passagem de cabo). < 100 m por segmento).

Preços e disponibilidade: Módulos VFD e placas opcionais

Na TZTech.io, temos em estoque uma ampla variedade de inversores de frequência Danfoss e placas de comunicação opcionais, incluindo variantes antigas difíceis de encontrar.

Número da peça | Descrição | Prazo de entrega típico

VLT FC 302 (vários kW) | AutomationDrive, 0,25–75 kW | Em estoque

VLT FC 202 (vários kW) | AQUA Drive, aplicações em bombas/ventiladores | Em estoque

MCA 101 | Cartão de opção PROFIBUS DP | 3 a 5 dias úteis

MCA 120 | Cartão de opção PROFINET (modelo antigo) | Estoque limitado

MCA 121 | Placa de opção PROFINET / EtherNet/IP (atual) | Em estoque

VLT 2800 | VFD legado (descontinuado — verifique a disponibilidade) | Entre em contato conosco

Todas as peças são testadas antes do envio. Enviamos para todo o mundo, incluindo o Oriente Médio, as Américas e a Europa. Precisa de um inversor de frequência Danfoss de substituição para uma situação de parada de linha? Navegue pelo nosso estoque de produtos Danfoss ou confira nossa seleção completa de inversores de frequência. Para pacotes completos de integração de CLP, consulte nossa seção de peças de reposição para CLP.

Perguntas frequentes — Perguntas reais de engenheiros e compradores

P1: Posso usar Modbus RTU e uma placa de opção fieldbus ao mesmo tempo?

Não — a porta RS-485 integrada e uma placa opcional compartilham o mesmo barramento de comunicação interno na maioria dos inversores FC 302. Apenas um protocolo de barramento de campo pode estar ativo por vez. Defina 8-30 para o protocolo que você está usando.

P2: Meu Danfoss VLT FC 302 exibe "Alarme 34" imediatamente após eu enviar um comando de inicialização. O que está errado?

O alarme 34 indica um tempo limite excedido no barramento. Verifique o tempo limite da palavra de controle (8-03) — se estiver configurado para um valor inferior à taxa de atualização do seu CLP, o inversor desarmará. Aumente-o para 2 a 5 segundos para testes e, em seguida, reduza-o para o dobro do tempo de ciclo do barramento em produção.

P3: Preciso de uma fonte de alimentação de reserva de 24 V CC para manter a comunicação do barramento de campo ativa quando a rede elétrica estiver desligada?

Sim, se você quiser monitorar o inversor ou ver o último código de falha após uma queda de energia. Conecte 24 V CC aos terminais 35 (+) e 39 (-) da placa de controle FC 302. Sem essa conexão, a placa de controle perde energia junto com a rede elétrica.

Q4: O inversor de frequência é controlado pelo painel de terminais, mas ignora os comandos do barramento. O que eu deixei passar?

8-02 A fonte de controle é definida como "Somente Digital" em muitos inversores FC 302. Altere-a para "Somente Palavra de Controle" para forçar o inversor a aceitar comandos de partida/parada exclusivamente do barramento de campo. Se precisar de ambos (botão local + barramento), defina-a como "Entrada Digital e Palavra de Controle" e configure as entradas digitais para "Partida pelo Barramento" em 5-12.

Q5: Qual é o comprimento máximo do cabo para o Danfoss PROFINET?

Cabo PROFINET padrão: 100 m por segmento entre switches. Se o seu disco rígido estiver mais distante do switch do que isso, instale um repetidor PROFINET ou um conversor de mídia (fibra óptica). Para Modbus RTU, o máximo é 1200 m a 9600 baud — reduzindo para 400 m a 38400 baud.

Q6: Tenho um VLT 5000 / VLT 2800 descontinuado. Ainda posso obter um cartão de comunicação para ele?

O VLT 5000 utiliza a placa Profibus DP V1 (código 176Fxxxx), enquanto o VLT 2800 utiliza as placas SI-P ou SI-M. Essas placas foram descontinuadas, mas ocasionalmente temos unidades usadas e testadas em estoque. Entre em contato conosco informando o modelo exato do seu equipamento e verificaremos a disponibilidade.

---
