O Omron C200H O controlador lógico programável (CLP) já foi a espinha dorsal da automação industrial em fábricas do mundo todo. Oficialmente descontinuado pela Omron há anos, os engenheiros de manutenção que dão suporte a esses sistemas legados enfrentam uma dura realidade: peças de reposição estão escassas, a documentação de suporte está dispersa e os gerentes de fábrica pressionam por atualizações. Se você ainda utiliza um C200H em sua linha de produção — e muitos ainda utilizam —, este guia é para você. Abordamos a substituição da bateria sem perder o programa, a pinagem dos cabos de programação, a compatibilidade de software, a disponibilidade atual de módulos e um caminho realista de migração para a série CJ.

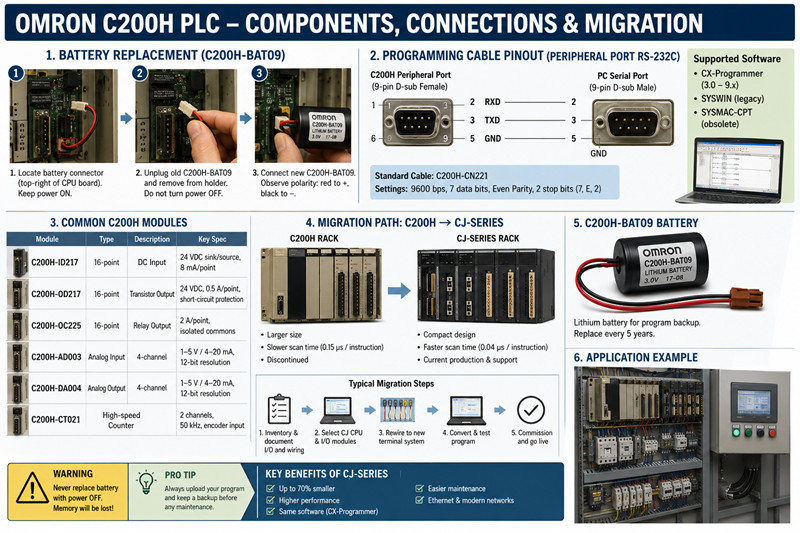

1. Substituição da bateria: C200H-BAT09 e como trocá-la sem perder o programa

O C200H utiliza uma bateria de lítio de reserva (número de peça Omron C200H-BAT09) para manter o programa do usuário e a memória da CPU quando a alimentação principal é desligada. A vida útil típica da bateria é de 5 anos em condições ambientais normais. Quando a tensão da bateria cai, o LED de ALARME da CPU pisca ou o indicador "BAT LOW" aparece no console de programação. Substitua-a imediatamente — uma bateria descarregada durante uma parada da planta significa uma CPU em branco na reinicialização.

Onde comprar: A bateria C200H-BAT09 foi descontinuada pela Omron, mas ainda está disponível em distribuidores especializados em automação e fornecedores de peças excedentes. Na tztechio.com, temos em estoque unidades genuínas da Omron C200H-BAT09. Evite baterias de lítio genéricas que não possuem o conector e o regulador de tensão; uma bateria fora das especificações pode vazar ou superaquecer dentro do compartimento da CPU.

Procedimento de substituição passo a passo:

1. Ligue o CLP e conecte uma ferramenta de programação (programador portátil ou programador CX via cabo).

2. Faça o upload do programa completo para o seu software de programação e salve uma cópia de segurança no disco.

3. Mantenha a alimentação principal ligada durante toda a troca — isso alimenta a memória RAM a partir da fonte de alimentação, e não da bateria.

4. Abra a tampa frontal do processador. Localize o conector da bateria no canto superior direito da placa-mãe.

5. Desconecte cuidadosamente o conector antigo C200H-BAT09. Remova a bateria do seu suporte.

6. Insira a nova bateria C200H-BAT09 e conecte o conector firmemente. Observe a polaridade: fio vermelho no positivo (+), fio preto no negativo (-).

7. Feche a tampa. Verifique na ferramenta de programação se a memória está intacta. Limpe o indicador de erro da bateria, se necessário (CX-Programmer: no status do PLC, clique em "Limpar erro da bateria").

8. Anote a data de substituição na etiqueta dentro da porta da CPU.

Aviso importante: Nunca substitua a bateria com o computador desligado. Mesmo o supercapacitor de reserva em algumas revisões da CPU C200H descarrega em 20 minutos. Se a remoção da energia for inevitável, você deve restaurá-la em até 60 segundos após desconectar a bateria.

2. Cabo de programação e software: pinagem do cabo e compatibilidade com o programador CX

A programação do C200H requer um cabo periférico e um software compatível. A conexão padrão é RS-232C através da porta periférica (um conector fêmea D-sub de 9 pinos na CPU ou um adaptador de porta periférica opcional).

Tipos de cabos e pinagem:

· C200H-CN221 (original da Omron): Conecta a porta periférica do C200H a uma porta serial RS-232 de 9 pinos em um PC. Pinagem: 2→2 (RXD), 3→3 (TXD), 5→5 (GND). Não são necessárias linhas de handshake para a maioria das operações.

· Adaptadores USB para RS232: Funcionam se o adaptador usar um chipset FTDI ou Prolific PL2303 genuíno. Evite imitações baratas — elas introduzem erros de transmissão que podem corromper o programa durante o upload/download.

· CQM1-CIF02 (adaptador periférico para RS232): Necessário se a sua CPU C200H tiver o conector periférico redondo de 8 pinos mais antigo. Use este adaptador juntamente com um cabo RS-232 padrão.

Opções de software:

· CX-Programmer (versões 3.0 a 9.x): Totalmente compatível com o C200H. Versões mais recentes do CX-Programmer (9.5 e posteriores) funcionam no Windows 10/11, mas exigem o modo de driver legado. Defina o modelo do CLP como "C200H" e o tipo de rede como "SYSMAC WAY" ou "Toolbus".

· SYSWIN (software antigo da Omron): Funciona, mas está limitado a versões muito antigas do Windows. Não recomendado.

· SYSMAC-CPT: Abrange a programação do C200H, mas está obsoleto. Use somente se você já possuir uma licença.

· Download do software: O CX-Programmer ainda é vendido pela Omron como parte do pacote FA Integrated Tool Package. Não existe versão gratuita. Alguns sites de terceiros oferecem versões de "teste" — que geralmente contêm malware. Compre o software licenciado ou trabalhe com um distribuidor que forneça um pacote de licenças.

Configurações de comunicação: 9600 baud, 7 bits de dados, paridade par, 2 bits de parada (7, E, 2) — este é o protocolo padrão C200H SYSMAC WAY. O CX-Programmer detecta automaticamente essas configurações na maioria dos casos.

3. Referência de Módulo Comum: ID217, OD217 e outros módulos de E/S

Apesar da descontinuação do C200H, muitos módulos de E/S ainda estão disponíveis em canais de excedentes. Os módulos mais solicitados são:

Módulo | Tipo | Descrição

C200H-ID217 | Entrada CC de 16 pontos | Fonte/dreno de 24 VCC, 8 mA por ponto, bloco de terminais removível

C200H-OD217 | Saída transistorizada de 16 pontos | 24 VCC, 0,5 A por ponto, proteção contra curto-circuito

C200H-OC225 | Saída de relé de 16 pontos | 2 A por ponto, comuns isolados, relés substituíveis

C200H-AD003 | Módulo de entrada analógica | 4 canais, 1–5 V / 4–20 mA, resolução de 12 bits

C200H-DA004 | Módulo de saída analógica | 4 canais, 1–5 V / 4–20 mA, resolução de 12 bits

C200H-CT021 | Contador de alta velocidade | 2 canais, 50 kHz, entrada de codificador

Disponibilidade: Os módulos C200H-ID217 e C200H-OD217 são os mais procurados, pois os racks de E/S CC são os que sofrem maior estresse elétrico em campo. Repomos regularmente o estoque de ambos. Os módulos de saída de relé (OC225) também são populares em linhas de transporte e embalagem mais antigas que não necessitam de comutação de alta velocidade.

O que verificar antes de comprar módulos usados:

· Inspecione os pinos do conector da placa traseira para verificar se estão tortos ou corroídos.

· Teste os indicadores LED com uma fonte de 24 VCC nas entradas.

· Para módulos analógicos, solicite um relatório de calibração ou valores de teste.

4. Caminho de Migração: C200H → Série CJ – O que considerar

Eventualmente, toda instalação do C200H chega a um ponto em que um módulo falha, as peças de reposição custam mais do que um novo CLP ou a fábrica perde um programador qualificado. O caminho natural para a atualização é a série CJ da Omron (CJ1, CJ2 ou a mais recente série NJ/NX para controle de movimento).

Por que a série CJ?

· Mesmo ambiente de programação (CX-Programmer) — seus engenheiros não precisam de treinamento adicional.

· Tempos de varredura significativamente mais rápidos (0,04 μs por instrução básica em comparação com 0,15 μs no C200H).

· Formato compacto — até 70% menor que um rack C200H.

· Produção atual, garantia total e suporte global.

Compatibilidade de cabeamento — a dura realidade:

Os módulos de E/S das séries C200H e CJ utilizam arquiteturas de backplane e conectores diferentes. Não é possível simplesmente retirar um C200H-ID217 do rack antigo e conectá-lo a uma base da série CJ. A fiação precisa ser refeita ou adaptada.

Etapas práticas para a migração:

9. Faça um inventário do seu rack: documente cada módulo, posição de slot e atribuição de terminais. Crie um mapa de fiação.

10. Escolha uma CPU da série CJ com base na quantidade de E/S e no tamanho do programa. A CJ2M-CPU31 atende à maioria das necessidades de substituição da C200H de médio porte. Para instalações maiores, a CJ2H-CPU64 oferece 160 mil passos e Ethernet/IP.

11. Selecione os módulos de E/S: A série CJ utiliza módulos CJ1W-* (por exemplo, o CJ1W-ID211 substitui a função do C200H-ID217; o CJ1W-OD211 substitui o OD217). Eles oferecem as mesmas características elétricas em um formato menor.

12. Reescreva o programa — não tente uma conversão direta. O conjunto de instruções da série CJ é um superconjunto do C200H, mas o endereçamento é diferente (os mapas de memória de E/S são completamente reestruturados). A ferramenta "Converter PLC" do CX-Programmer é um ponto de partida, mas a verificação manual é obrigatória.

13. Remodelagem do painel: A série CJ utiliza um sistema de blocos de terminais de 32 ou 64 pontos, diferentemente da fiação individual por módulo do C200H. Planeje a instalação de novos trilhos de terminais e dutos de fiação.

14. Comissão offline: Teste o novo programa na CPU da série CJ com o modo simulador antes de retirar o antigo C200H de serviço.

Detalhamento dos custos de migração (sistema típico de 64 E/S):

Item | Custo estimado

CJ2M-CPU31 + fonte de alimentação + base de 4 slots | US$ 650–US$ 900

Módulos de E/S CJ1W (equivalentes aos módulos de E/S C200H existentes) | US$ 100 a US$ 250 por módulo

Instalação elétrica (serviço interno, 16 a 24 horas) | US$ 800 a US$ 1.800

Programação e comissionamento | US$ 500 a US$ 2.000

Estimativa total | US$ 2.050–US$ 4.950

Compare isso ao custo de uma única falha do C200H-OD217 durante uma parada não planejada, e a migração geralmente se justifica em um único ciclo de produção.

5. Preços e disponibilidade: Onde encontrar o C200H em estoque agora

As peças do C200H não são mais fabricadas, portanto o mercado é composto exclusivamente por peças de reposição e excedentes. Veja o que você pode esperar:

· C200H-CPU01/03: US$ 150–US$ 300 (usado, testado)

· Bateria C200H-BAT09: US$ 25 a US$ 45 (nova, de estoque antigo)

· C200H-ID217: US$ 60–US$ 120 (usado, testado)

· C200H-OD217: US$ 70–US$ 150 (usado, testado)

· C200H-OC225: US$ 50–US$ 100 (usado, testado)

· C200H-AD003: US$ 100–US$ 200 (usado, requer calibração)

· C200H-RM001 (mestre de E/S remoto): US$ 80–US$ 180

Na tztechio.com, mantemos um estoque selecionado de módulos C200H, todos testados em bancada antes de serem anunciados. Também fornecemos sistemas da série CJ a preços competitivos para quem está pronto para migrar. Confira nossa categoria de PLCs e a seção Omron para ver o estoque atual.

Dica: Se você estiver comprando peças de reposição para o C200H para manter uma linha de produção funcionando por mais 2 a 3 anos, adquira pelo menos uma fonte de alimentação reserva (C200H-PS201 ou PS221) por rack. Os capacitores da fonte de alimentação envelhecem e falham com mais frequência do que as placas de CPU.

6. Perguntas Frequentes – Dúvidas Reais de Compradores

P: Posso usar uma bateria de lítio CR17345 padrão em vez da C200H-BAT09?

A: A bateria tem o mesmo tamanho (CR17345), mas a C200H-BAT09 inclui um conector pré-instalado com proteção de polaridade e um circuito regulador de tensão. Uma bateria sem o regulador pode danificar a placa da CPU. Use a peça original.

P: O CX-Programmer funciona no Windows 10 com o C200H?

R: Sim, o CX-Programmer versão 9.5 e posteriores funcionam no Windows 10/11 de 64 bits. Você deve instalar os drivers USB/serial legados no modo de compatibilidade. Se estiver usando um adaptador USB para RS232, instale o driver do adaptador antes de conectar o CLP.

P: As saídas do meu C200H-OD217 estão travadas na posição ON. O módulo está com defeito ou o processador?

A: Primeiro, verifique se a carga de saída está dentro do limite de 0,5 A por ponto. A sobrecarga danifica o transistor de saída, deixando-o em curto-circuito. Troque o módulo de slot; se o problema persistir, substitua-o. Se o problema continuar no mesmo slot, verifique a tabela de saída da CPU.

P: Qual cabo preciso para um processador C200H com um conector redondo de 8 pinos?

R: Você precisa de um adaptador periférico para RS232 CQM1-CIF02 e um cabo serial DB9 padrão. Como alternativa, o adaptador USB CS1W-CIF31 (com conector redondo de 8 pinos) funciona em PCs mais recentes que não possuem portas seriais.

P: O C200H ainda recebe suporte técnico da Omron?

A: A Omron não oferece mais suporte por telefone ou e-mail para a série C200H. Os melhores recursos disponíveis são as equipes técnicas dos distribuidores, fóruns de automação (PLCTalk.net, MrPLC.com) e nossa linha de suporte em tztechio.com para perguntas específicas sobre os módulos.

P: Posso usar módulos das séries C200H e CJ na mesma placa traseira?

R: Não. A arquitetura do barramento do backplane é completamente diferente. A migração exige a substituição de todo o rack. No entanto, você pode manter o C200H funcionando juntamente com um novo rack da série CJ usando uma conexão serial ou Ethernet no mesmo painel de controle durante a migração faseada.

------------------------------------------------------------------------------------------------------------------
