Título Meta: Noções básicas e guia de seleção de VFD: Como escolher um inversor de frequência (2026)
Metadescrição: Guia completo sobre inversores de frequência (VFDs), abordando o funcionamento, as vantagens de usar um VFD, os principais parâmetros de seleção e uma comparação entre as marcas Mitsubishi FR-E800, Danfoss FC101 e Schneider ATV320.

Introdução

Os inversores de frequência (VFDs) — também chamados de inversores de velocidade (VSDs) ou acionamentos de frequência variável — estão entre os componentes mais utilizados na automação industrial. Um VFD controla a velocidade de um motor elétrico CA variando a frequência e a tensão da fonte de alimentação. O resultado: economia de energia de 20 a 50%, melhor controle do processo e maior vida útil do motor.

Este guia aborda os princípios de funcionamento dos inversores de frequência (VFDs), quando e por que usá-los, os principais parâmetros de seleção e uma comparação prática das principais marcas de VFDs: Mitsubishi FR-E800, Danfoss FC101, Schneider Altivar 320, e ABB ACS580.

O que é um inversor de frequência?

Um inversor de frequência (VFD) é um conversor eletrônico de energia que recebe uma entrada de corrente alternada (CA) de frequência fixa (50/60 Hz) e a converte em uma saída de frequência e tensão ajustáveis. Controlando a frequência de saída, você controla diretamente a velocidade do motor.

Velocidade do motor (RPM) = 120 × Frequência (Hz) / Número de polos

Para um motor de 4 polos conectado a uma fonte de alimentação de 60 Hz: Velocidade máxima = 1800 RPM. Com o inversor de frequência configurado para 30 Hz: Velocidade do motor = 900 RPM. Essa relação torna os inversores de frequência indispensáveis ​​para ventiladores, bombas, transportadores, compressores e qualquer aplicação em que a variação de velocidade economize energia.

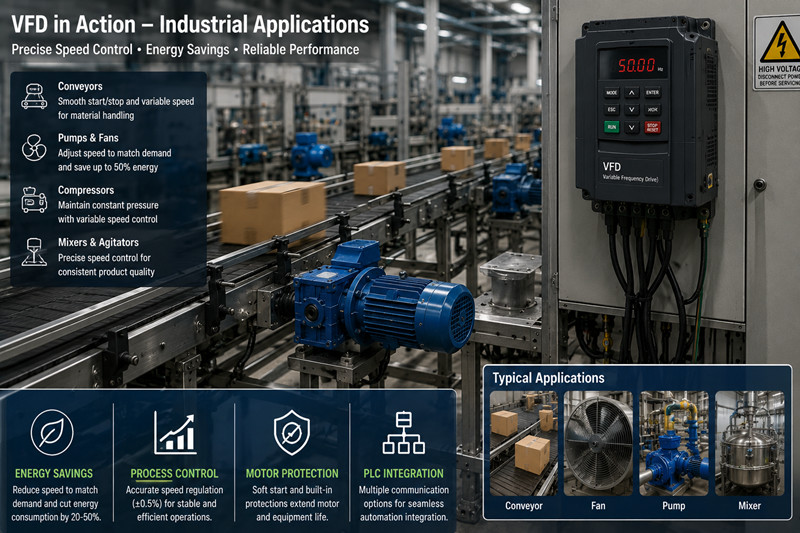

Por que usar um inversor de frequência? 5 principais benefícios

Economia de energia

Reduzir a velocidade do motor em 20% economiza aproximadamente 50% de energia (a potência é proporcional ao cubo da velocidade). Para um ventilador de 50 HP funcionando a 80% da velocidade, a economia anual pode ultrapassar US$ 5.000.

Partida suave / Corrente de pico reduzida

Os inversores de frequência (VFDs) aumentam a tensão e a frequência gradualmente, eliminando o pico de corrente de rotor bloqueado de 6 a 8 vezes durante a partida direta. Isso protege os motores e reduz o estresse mecânico.

PControle de Processos e Precisão

O controle de velocidade variável permite aceleração/desaceleração suaves, regulação precisa da velocidade (±0,5%) e movimento multieixos sincronizado. Essencial para linhas de embalagem, máquinas CNC e mistura.

Desgaste mecânico reduzido

Partidas suaves e paradas controladas reduzem o desgaste da correia, o estresse na caixa de engrenagens e a carga nos rolamentos. Os intervalos de manutenção aumentam em média de 2 a 3 vezes.

Integração de PLC/Automação

Os VFDs modernos suportam EtherNet/IP, PROFINET, Modbus RTU/TCP e CANopen para integração perfeita com PLCs e monitoramento remoto de SCADA.

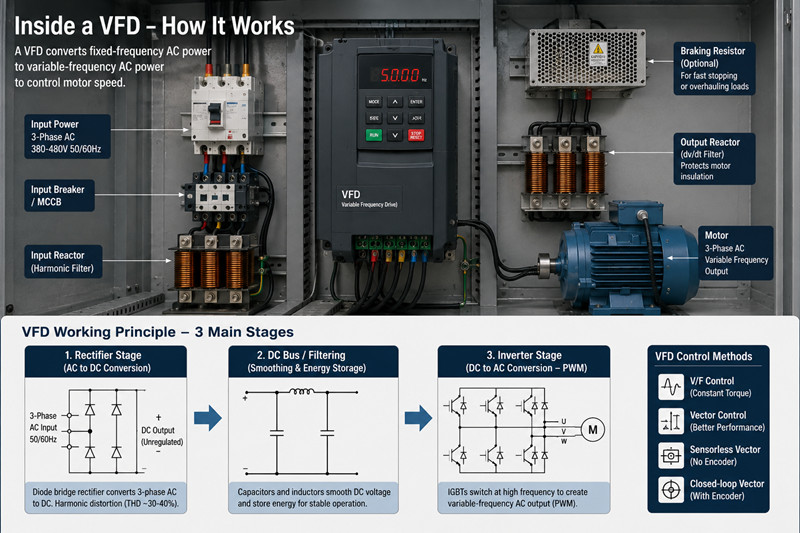

Como funciona um inversor de frequência?

Um inversor de frequência (VFD) consiste em três estágios principais:

Estágio retificador

A entrada CA é convertida em CC usando uma ponte retificadora de diodos. Isso cria distorção harmônica (THD ~30-40%).

Barramento CC / Filtragem

A tensão CC é suavizada por capacitores e indutores. O barramento CC armazena energia para lidar com interrupções momentâneas de energia e regeneração do motor.

Estágio inversor

Os IGBTs operam em alta frequência (2-16 kHz) para gerar uma saída CA pseudo-senoidal na frequência desejada. Isso é Modulação por Largura de Pulso (PWM).

Principais métodos de controle de VFD:

· Controle V/F: Padrão para cargas de torque constante.

· Controle vetorial: melhor torque e regulação em baixas velocidades.

· Vetor sem sensores: estimativa do fluxo do motor sem encoder.

· Vetor de circuito fechado (com encoder): precisão de velocidade de ±0,01%.

Seleção de VFD: 6 parâmetros-chave

1. Potência nominal (kW / HP)

A potência do inversor de frequência deve ser compatível com a corrente e a tensão nominais do motor. Escolha um inversor com potência nominal igual ou, de preferência, 10 a 20% superior à corrente nominal de plena carga (FLA) do motor. Um inversor subdimensionado causa superaquecimento.

2. Tensão e fase de entrada

Classificações comuns: 200-240V monofásico (VFDs pequenos), 380-480V trifásico (padrão industrial), 500-690V (alta potência). Nunca conecte um VFD monofásico a um motor trifásico.

3. Tipo de carga

Torque constante (transportadores, compressores): Requer alto torque de partida. Torque variável (ventiladores, bombas): Máxima economia de energia. Ajuste o inversor de frequência ao perfil de carga.

4. Protocolo de Comunicação

Compatível com o ecossistema do seu PLC: EtherNet/IP (Allen Bradley), PROFINET (Siemens/Schneider), Modbus RTU (universal). Para detecção de movimento: CANopen ou EtherCAT.

5. Proteção Ambiental

IP20 (dentro do gabinete). IP54/55 (em ambientes com poeira/umidade). IP66 (em ambientes externos/lavagem frequente). Altas temperaturas ambientes (>40°C) exigem redução da classificação de desempenho ou resfriamento do gabinete.

6. Frenagem/Regeneração

Para cargas com frenagem frequente ou reversão de regime (guindastes, transportadores), adicione um resistor de frenagem. Caso contrário, a tensão do barramento CC aumenta e causa uma falha de sobretensão.

Comparação de marcas de VFD

· Mitsubishi FR-E800: Ideal para máquinas que exigem Ethernet integrada (CC-Link IE Field, Modbus TCP) e movimentos de alta velocidade. Excelente suporte para feedback do encoder.

· Danfoss FC101: Projetado especificamente para sistemas HVAC e tratamento de água. Otimização excepcional da curva vCurve para bombas e ventiladores. Preço competitivo na faixa de 0,75 a 75 kW.

· Schneider Altivar 320: Compacto e fácil de configurar via SoMove ou visor integrado. Ideal para aplicações simples de bomba/ventilador/transportador.

· ABB ACS580: Nível industrial, confiável e baseado na plataforma ABB ACS880. Excelente para cargas industriais pesadas. Ampla rede global de assistência técnica.

Conclusão

A escolha do inversor de frequência (VFD) ideal depende da compatibilidade entre a potência nominal, a tensão, o protocolo de comunicação e o tipo de carga com a sua aplicação. O Mitsubishi FR-E800 se destaca em conectividade e controle de movimento. O Danfoss FC101 é otimizado para aplicações em HVAC e bombas. O Schneider ATV320 oferece simplicidade e tamanho compacto. O ABB ACS580 proporciona robustez industrial.

Perguntas frequentes

P: Qual a diferença entre um inversor de frequência (VFD) e um soft starter?

A: Um soft starter controla apenas a tensão durante a partida/parada. Ele não pode variar a velocidade do motor. Um inversor de frequência (VFD) controla tanto a frequência quanto a tensão continuamente, permitindo velocidade variável e economia de energia ao longo de todo o processo.

P: Um inversor de frequência pode danificar um motor?

A: Se dimensionado e configurado corretamente, um inversor de frequência prolonga a vida útil do motor. Principais riscos: (1) superaquecimento devido à operação em baixa velocidade, (2) picos de tensão devido a cabos longos do motor. Use filtros de saída para cabos com mais de 50 m de comprimento.

P: Quanta energia um inversor de frequência pode economizar?

A: Para cargas de torque variável (ventiladores, bombas), reduzir a velocidade em 20% economiza cerca de 50% de energia. Um ventilador de 50 HP operando a 75% da velocidade por 8.000 horas/ano pode gerar uma economia de US$ 8.000 a US$ 12.000 por ano. Retorno do investimento: 1 a 3 anos.

P: Os inversores de frequência causam distorção harmônica?

R: Sim. Retificadores VFD padrão de 6 pulsos geram THDi de aproximadamente 30 a 40%. Utilize reatores de entrada, inversores de frequência com circuito de entrada ativo (AFE) ou VFDs multipulso (12/18 pulsos) para reduzir o THDi para menos de 5%.

P: Posso operar um motor a 90Hz através de um inversor de frequência?

A: Os motores padrão são classificados para 50/60 Hz. A operação a 90 Hz requer um motor com classificação VFD (isolamento classe F/H, rolamentos balanceados). Consulte o fabricante antes de exceder a frequência nominal em mais de 20%.
