A pergunta que todo engenheiro de automação ouve.

Como escolher o módulo de E/S digital/analógico correto para um CLP — essa busca aparece em todos os fóruns de automação, nas FAQs de todos os distribuidores e na caixa de entrada de todos os engenheiros de aplicação que já atenderam o telefone. A pessoa que pergunta geralmente já escolheu (ou pensa que escolheu) uma plataforma de CLP e agora precisa descobrir quais placas de E/S encaixam nos slots. Ela sabe que existe uma diferença entre digital e analógico. Já ouviu os termos "sinking" e "sourcing", mas não consegue assimilar as duas definições ao mesmo tempo. Ela teme encomendar o módulo errado e recebê-lo incompatível com o sistema.

Este guia resolve esse problema. Ele explica o que um módulo de E/S realmente faz, depois diferencia digital de analógico, explica o conceito de sinking e sourcing em linguagem simples com exemplos reais, aborda o dimensionamento do módulo e, finalmente, reúne tudo com orientações específicas para plataformas de sistemas Siemens, Allen Bradley e ABB.

O que um módulo de E/S de um CLP realmente faz?

Um módulo de E/S de um CLP (Controlador Lógico Programável) é a interface entre o mundo físico e o processador. As entradas trazem sinais para o CLP — o estado de um botão, a leitura de um transmissor de pressão, o acionamento de um interruptor de limite. As saídas enviam sinais para o mundo físico — a energização de um solenóide, o acionamento da bobina de um contator de motor, o movimento de um atuador de válvula.

O módulo de E/S realiza a tradução. Ele recebe um sinal de 24 V CC de um dispositivo de campo e o converte em um sinal de nível lógico que o processador do CLP pode ler. Ele recebe um comando de saída do processador e o converte na tensão e corrente necessárias para acionar um atuador de campo. Sem o módulo de E/S correto, o processador fica inoperante.

Os módulos vêm em formatos padrão que se encaixam em um rack de CLP. O módulo específico que você escolher dependerá de três fatores: o tipo de sinal (digital ou analógico), a direção da corrente (dreno ou fonte) e o número de pontos necessários.

Digital vs. Analógico: A Divisão Fundamental

Módulos de E/S digitais

Os módulos digitais controlam os sinais de ligado/desligado. O dispositivo de campo é energizado ou não energizado, aberto ou fechado, presente ou ausente. Uma entrada digital lê a presença de tensão (tipicamente 24 V CC para aplicações industriais). Uma saída digital aciona uma carga, ligando-a ou desligando-a.

Dispositivos de entrada digital comuns:

· Botões de pressão e chaves seletoras

· interruptores de limite

· Sensores de proximidade (PNP/NPN)

· Interruptores de pressão

· Contatos do relé

Dispositivos de saída digital comuns:

· Válvulas solenoides

· Bobinas de contator

· Luzes indicadoras

· Buzinas e faróis

· Bobinas de partida do motor

Os módulos digitais são especificados pela tensão (24V CC, 120V CA e 230V CA são comuns), pela quantidade de pontos (8, 16 e 32 são padrão) e pela característica de fornecimento/dreno.

Módulos de E/S Analógica

Os módulos analógicos processam sinais contínuos — valores que variam ao longo de uma faixa, em vez de simplesmente estarem ligados ou desligados. Enquanto uma entrada digital indica se um tanque está cheio (um bit: cheio/vazio), uma entrada analógica indica o nível do tanque em porcentagem (vários bits em uma faixa: 0–100% da escala).

Sinais de entrada analógicos comuns:

· 4–20 mA (circuito de corrente — mais comum em instrumentação industrial)

· 0–10V CC (sinal de tensão — comum em alguns transmissores e sensores de posição)

· 0–5V CC (instrumentação de baixa tensão)

· Resistência (RTD) para medição de temperatura

· Termopar (medição de temperatura com compensação de junção fria)

Sinais de saída analógica comuns:

· 4–20 mA (mais comum — aciona elementos de controle final, como inversores de frequência e válvulas de controle)

· 0–10V CC (usado em alguns inversores de frequência e posicionadores)

Os módulos analógicos são especificados pelo tipo de sinal (corrente ou tensão), resolução (12 bits, 16 bits — quanto maior, mais precisa) e se suportam vários tipos de entrada no mesmo módulo.

---

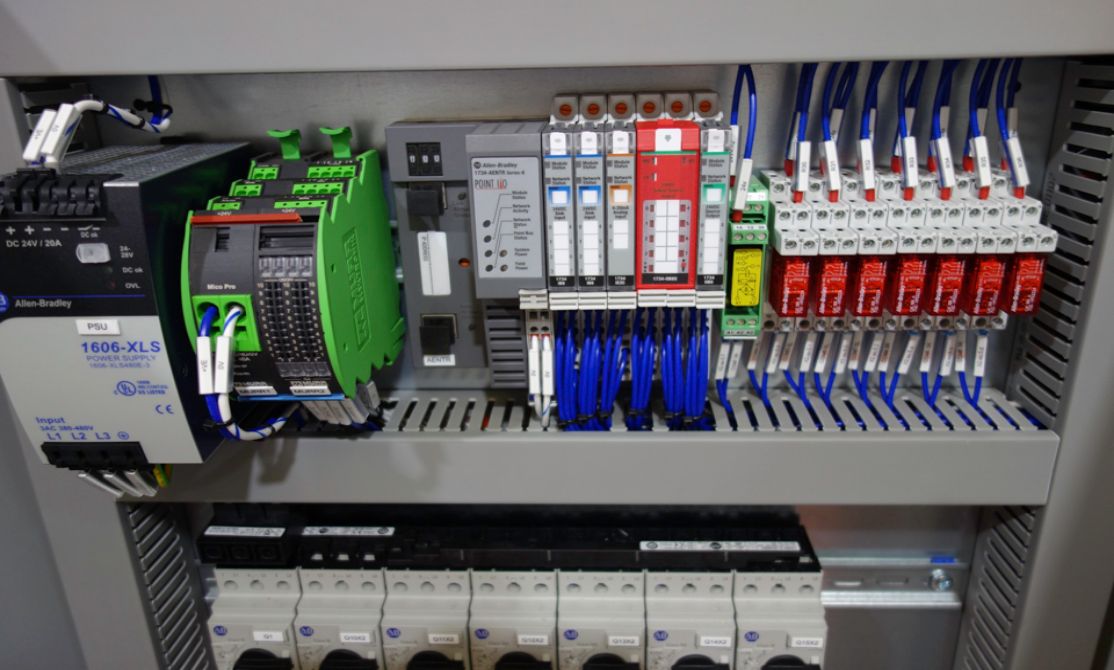

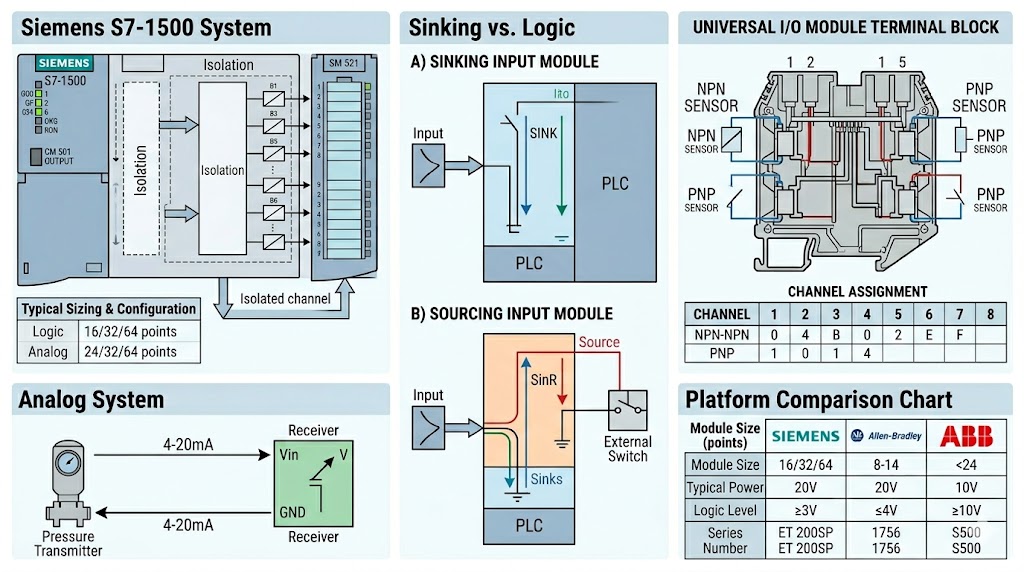

Afundamento e Origem: O que significam e por que são importantes

Esta é a parte que confunde a maioria dos compradores. "Sinking" e "sourcing" descrevem a direção do fluxo de corrente em um circuito CC. Errar nessa interpretação significa que sua entrada digital não lerá nada ou lerá o oposto do que deveria.

Obtenção

Uma saída de alimentação fornece corrente do módulo para o dispositivo de campo. Considere o módulo como a fonte de elétrons. Quando a saída está ativa, ela conecta o terminal positivo de sua fonte de alimentação interna ao terminal de saída.

Uma entrada de fornecimento espera que a corrente flua para ela a partir de uma fonte externa. O circuito de entrada é completado quando o dispositivo de fornecimento (um sensor, um interruptor) fornece corrente.

Afundando

Uma saída de dreno absorve corrente do dispositivo de campo. Quando ativa, ela conecta o terminal de saída ao lado negativo (terra) do circuito.

Um sinal de entrada que recebe corrente espera que ela flua para o terra. O dispositivo externo fornece um caminho para o terra, e o sinal de entrada detecta o fluxo de corrente resultante.

A Regra Prática

O tipo de saída do dispositivo de campo deve corresponder ao tipo de entrada do módulo PLC, caso contrário, será necessário um relé ou interface intermediária.

· Sensores PNP (fonte) → conectar às entradas de dreno ou às entradas de fonte com a polaridade invertida.

· Sensores NPN (de dreno) → conectar às entradas de fornecimento ou às entradas de dreno com a polaridade invertida.

A maneira mais fácil de verificar é consultar o diagrama de fiação do sensor. Se o fio de saída do sensor estiver conectado ao terminal de entrada do CLP e o outro fio do sensor estiver conectado ao terra, o sensor está em modo de dreno (sink) e sua entrada deve estar em modo de fonte (source). Se o fio de saída do sensor estiver conectado ao terminal de entrada do CLP e o outro fio do sensor estiver conectado ao positivo, o sensor está em modo de fonte (source) e sua entrada deve estar em modo de dreno (sink).

Misturando entradas de destino e de origem

Não é possível simplesmente conectar um sensor de fonte a uma entrada de fonte e esperar que funcione — as duas fontes se opõem. No entanto, você pode usar módulos de entrada projetados especificamente como "universais" ou que possuam canais isolados, permitindo a combinação de diferentes tipos de dispositivos com a fiação adequada. Sempre verifique a folha de dados do módulo antes de fazer o pedido.

Dimensionamento do módulo: quantos pontos você realmente precisa?

Conte seus pontos — e depois adicione 20%.

Antes de escolher um módulo, conte os dispositivos de campo reais em seu projeto. Para uma pequena máquina autônoma, você pode ter 8 entradas digitais e 6 saídas digitais. Para uma linha mais complexa, você pode ter 32 entradas digitais, 16 entradas analógicas e 8 saídas analógicas.

Regras de dimensionamento de módulos:

· Entradas digitais: Encomende um módulo com pelo menos tantos pontos quantos forem as suas entradas. Um módulo de 16 pontos funciona para 12 entradas. Não pode exceder o número de pontos do módulo.

· Saídas digitais: mesma regra. Se você tiver 10 saídas, um único módulo de 8 pontos é insuficiente — você precisa de um módulo de 16 pontos ou dois módulos.

· Entradas analógicas: Cada canal de entrada analógica é independente. Um módulo de entrada analógica de 4 canais suporta 4 dispositivos. Se você tiver 7 transmissores analógicos, precisará de dois módulos de 4 canais (ou um único módulo de 8 canais, dependendo da plataforma).

· Saídas analógicas: Idênticas — cada canal aciona um elemento de controle final. Um módulo de 2 canais aciona duas válvulas.

Adicione 20% de capacidade de reserva. Os projetos mudam. Adicionar um novo switch ou transmissor após a montagem do painel é trabalhoso e caro. Especificar um módulo com alguns canais extras custa quase nada e evita retrabalho significativo posteriormente.

Tamanhos de módulos comuns por plataforma

Plataforma | Dimensões típicas de módulos digitais | Dimensões típicas de módulos analógicos

Siemens S7-1500 | 16, 32, 64 pontos | 4, 8, 16 canais

Allen Bradley ControlLogix | 8, 16, 32 pontos | 4, 8 canais

ABB AC500 | 8, 16, 32 pontos | 4, 8 canais

Compatibilidade de plataforma: qual módulo é compatível com qual CLP?

Siemens S7-1500 e Portal TIA

A Siemens utiliza os sistemas de E/S distribuída ET 200SP e ET 200MP juntamente com E/S integradas em algumas CPUs. O sistema S7-1500 utiliza módulos de E/S montados no sistema (módulos SM) que se encaixam na CPU ou em racks de expansão.

Famílias de módulos principais:

· SM 521 — Módulos de entrada digital (variantes de 24 V CC e 120 V CA)

· SM 522 — Módulos de saída digital (relé de 24 V CC, estado sólido)

· SM 523 — Módulos combinados de entrada/saída digital

· SM 531 — Módulos de entrada analógica (4–20mA, 0–10V, RTD, termopar)

· SM 532 — Módulos de saída analógica (4–20mA, 0–10V)

A configuração no TIA Portal exige a seleção do tipo de módulo correto e a configuração da partição da imagem do processo e das interrupções de hardware. Os módulos da Siemens são codificados por cores de acordo com o tipo (azul para digital, verde para analógico), o que facilita a identificação física no chão de fábrica.

Allen Bradley ControlLogix e Studio 5000

O Allen Bradley ControlLogix utiliza módulos de E/S da série 1756 em um chassi. A plataforma é altamente modular — você pode combinar módulos digitais e analógicos em qualquer slot.

Famílias de módulos principais:

· 1756-IB16 — Entrada digital de 16 pontos e 24 V CC (dreno)

· 1756-OB16 — Saída digital de 16 pontos e 24 V CC (fonte)

· 1756-IF8 — Entrada analógica de 8 canais (múltiplos tipos de sinal)

· 1756-OF8 — Saída analógica de 8 canais (4–20mA, 0–10V)

A Allen Bradley usa os termos "sinking" (drenagem) e "sourcing" (fonte) de forma consistente. O 1756-IB16 é uma entrada sinking (drenagem). O 1756-OB16 é uma saída sourcing (fonte). Verifique a polaridade antes de conectar os fios — os módulos da série 1756 da Allen Bradley possuem identificação clara na parte frontal e na folha de dados.

Para CompactLogix (famílias 5380 e 5480), os módulos são semelhantes, mas fisicamente menores (formato 1769). A entrada analógica 1769-IF8 e a saída analógica 1769-OF4 são opções comuns.

Construtor de ABB AC500 e Automação

O ABB AC500 utiliza módulos de E/S S500 no rack da CPU e E/S distribuídas (S500 eCo, S500) em redes fieldbus.

Famílias de módulos principais:

· DI524 — Entrada digital de 16 pontos e 24 V CC

· DO524 — Saída digital de 16 pontos e 24 V CC

· AI523 — Entrada analógica de 4 canais (4–20mA, 0–10V, RTD)

· AO523 — Saída analógica de 4 canais (4–20mA, 0–10V)

Os módulos ABB são configurados no Automation Builder (o ambiente de programação da ABB baseado no CODESYS). A ferramenta de configuração detecta automaticamente muitos módulos quando a CPU está online. O dimensionamento de canais para módulos analógicos é feito na configuração de hardware — sempre verifique se as unidades de engenharia (PSI, °C, GPM) correspondem à faixa de medição do dispositivo em campo.

---

Perguntas frequentes

P: Posso misturar entradas de sinal (sinking) e de sinal (source) no mesmo módulo?

A: Alguns módulos de entrada universal permitem que você conecte canais individuais como receptores ou fornecedores de sinal, mas os módulos padrão geralmente exigem que todos os canais compartilhem a mesma configuração. Consulte a folha de dados. Se precisar misturar tipos de dispositivos, considere usar um relé de interface ou um módulo de entrada isolada.

P: O que acontece se eu usar o tipo de E/S errado — por exemplo, conectar uma saída de origem a uma entrada de origem?

A: Nada funciona — ou pior, parece funcionar, mas se comporta na direção oposta. Se você conectar uma saída de fonte diretamente em uma entrada de fonte, as duas fontes de tensão irão interferir uma com a outra. A entrada pode ficar permanentemente ligada ou permanentemente desligada, dependendo do circuito interno. A combinação correta é conectar uma saída de fonte em uma entrada de dreno (ou vice-versa), para que a corrente flua em uma única direção.

P: Quantos pontos de entrada/saída eu preciso para um projeto pequeno?

R: Uma pequena máquina autônoma normalmente precisa de 8 a 16 entradas digitais, 6 a 12 saídas digitais, 2 a 4 entradas analógicas e 1 a 2 saídas analógicas. Comece contando seus dispositivos de campo discretos e sua lista de instrumentos, e adicione 20% para capacidade extra. Se tiver dúvidas, um engenheiro de aplicações do distribuidor pode analisar sua lista de instrumentos e recomendar uma configuração de módulos.

P: Minha entrada analógica lê um valor mesmo sem nenhum sensor conectado. O módulo está com defeito?

R: Não — canais de entrada analógica desconectados podem apresentar ruído aleatório (normalmente um pequeno valor diferente de zero). Isso é normal. O canal só se torna significativo quando o sensor (transmissor) está conectado e o circuito está energizado (para dispositivos de 4 a 20 mA). Sempre verifique se a alimentação de 24 V CC do circuito está presente no terminal do canal antes de solucionar problemas com uma leitura.

P: Posso substituir um módulo de saída digital de 24 V CC por um módulo de 120 V CA no mesmo sistema?

R: Somente se os dispositivos de campo também forem dimensionados para a nova tensão. Não é possível acionar um solenóide de 24 V CC com um módulo de saída de 120 V CA. A mudança de classe de tensão exige a alteração dos dispositivos de campo, da fiação e, possivelmente, do módulo. Sempre certifique-se de que a tensão do módulo seja compatível com a tensão do dispositivo.

P: O que é isolamento de canal e por que isso é importante?

A: Canais isolados possuem isolamento de circuito individual entre cada canal de entrada ou saída. Módulos não isolados compartilham um terra comum entre todos os canais. O isolamento é importante quando você tem dispositivos de campo com diferentes fontes de tensão ou quando precisa proteger o sistema contra loops de terra e picos de tensão em canais individuais. Para medições analógicas críticas (transmissores de vazão, transmissores de pressão), módulos isolados fornecem sinais mais limpos e maior precisão.
