O problema sobre o qual ninguém fala

Bently Nevada A resolução de problemas comuns do rack 3500 tira o sono dos técnicos de chão de fábrica. Você está trabalhando em um turno em uma unidade de processamento de gás da Saudi Aramco ou em uma refinaria dos Emirados Árabes Unidos na Costa do Golfo, e o rack 3500 começa a apresentar falhas de canal no momento em que você pensa que tudo está estável. O desgaste da sonda de proximidade compromete a precisão. Módulos de alimentação falham sob carga. Erros de configuração de software derrubam toda a cadeia de proteção do sistema de máquinas. Se você opera equipamentos Bently Nevada em qualquer ambiente industrial sério, pelo menos uma dessas seis falhas já atingiu seu rack — e se ainda não atingiu, no dia em que atingir, você precisa saber exatamente o que fazer.

Este guia aborda as seis falhas mais frequentes dos módulos 3500: suas causas, como diagnosticá-las e como corrigi-las corretamente na primeira tentativa. Nosso foco está nos módulos 3500/22 (Interface de Dados Transientes), 3500/40 (Monitor de Proteção de Máquinas) e 3500/15 (Fonte de Alimentação), pois esses três módulos são responsáveis ​​pela maior parte das chamadas de manutenção em aplicações de petróleo e gás, petroquímica e turbinas no Oriente Médio e na América do Norte.

O que é o sistema Bentley Nevada 3500?

O Bently Nevada 3500 é um sistema de proteção de máquinas baseado em rack, projetado para monitoramento contínuo online de turbinas, compressores, bombas e outros equipamentos rotativos. Ao contrário de simples unidades de alarme, o 3500 oferece proteção (funções de desligamento) e monitoramento (dados de tendência, captura de forma de onda) em uma única arquitetura.

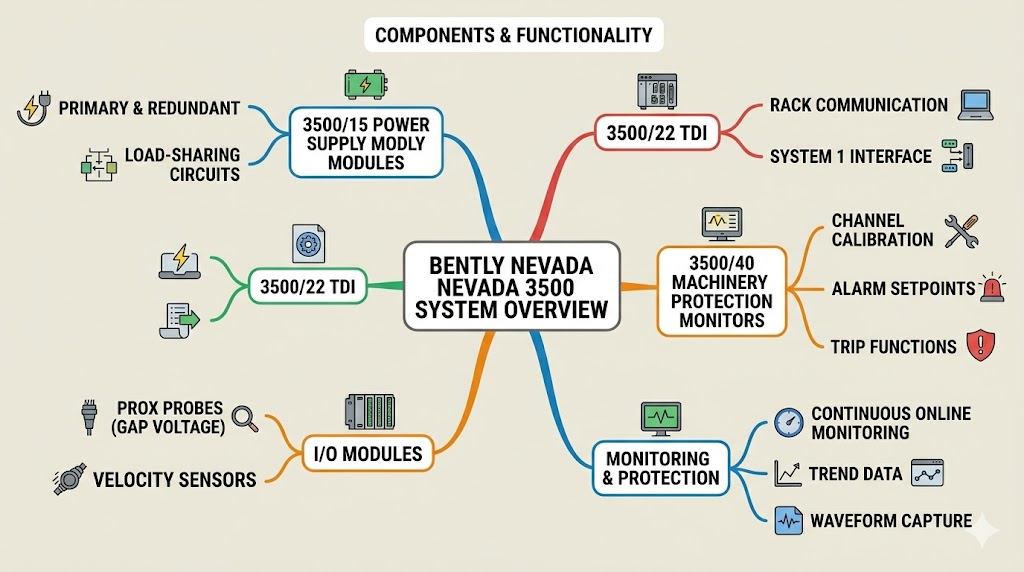

Um rack típico de 3500 libras comporta:

· Módulos de alimentação 3500/15 (primário e redundante)

· Interface de dados transientes (TDI) 3500/22 para comunicação

· Monitores de proteção de máquinas 3500/40 (ou 3500/44, 3500/45) com número específico de canais.

· Diversos módulos de E/S para sondas de proximidade, sensores de velocidade e entradas ROTA (Analisador Térmico Rotativo).

O rack comunica-se via Ethernet ou serial com um sistema host, e o software 3500 (software System 1 ou 3500 Fleet) gerencia a configuração, o roteamento de alarmes e o registro de dados.

O problema: quando qualquer módulo nesse rack falha ou apresenta mau funcionamento, a causa raiz quase nunca é óbvia — e a solução exige compreender como os módulos interagem.

Os 6 defeitos mais comuns no Bently Nevada 3500

Falha 1: Desgaste da sonda de proximidade e falhas no canal

Sintomas: LEDs de falha de canal intermitentes no monitor 3500/40. Alarmes disparam sem nenhum evento correspondente na máquina. Leituras de canal incorretas que oscilam ao longo de semanas.

Causa: Os sensores de proximidade (correntes parasitas indutivas) têm vida útil limitada. A ponta da sonda se desgasta contra a superfície de excentricidade do eixo, a folga de calibração se desloca e o canal 3500 entra em falha quando a tensão na folga excede o intervalo configurado. Em ambientes de alta temperatura, como carcaças de mancais de turbinas a gás, a vida útil da sonda diminui significativamente.

Correção: Verifique a tensão de gap do canal no software 3500 Fleet — cada canal exibe a tensão de gap em volts. Uma leitura adequada fica dentro de ±2V do valor calibrado. Se estiver variando, substitua a sonda. A calibração de uma nova sonda requer que a máquina esteja desligada e o eixo centralizado. Documente a nova tensão de gap antes de retornar ao serviço.

Nota regional: Nas instalações de petróleo e gás da Arábia Saudita, os ciclos de substituição de sondas em turbomáquinas com alta vibração variam de 12 a 18 meses. Operadores de refinarias nos Emirados Árabes Unidos relatam ciclos mais curtos (de 9 a 14 meses) devido às temperaturas ambientes mais elevadas nas casas de compressores.

---

Falha 2: Desarme inesperado do Sistema de Proteção da Máquina (MPS)

Sintomas: O rack 3500 desliga a máquina inesperadamente. A causa do desligamento aparece no registro de eventos, mas o alarme parece desproporcional à condição da máquina.

Causa: Pontos de ajuste de alarme incorretos. Um erro comum: níveis de alarme configurados muito próximos do ponto de ajuste de disparo, ou a configuração do relé de disparo (normalmente aberto versus normalmente fechado) incompatível com a lógica do host. Outra causa: função de teste ativada acidentalmente durante a operação online, acionando um disparo real.

Correção: Revise a configuração do 3500/22 no Sistema 1. Verifique os pontos de ajuste de alarme e desligamento em relação às especificações originais do fornecedor da máquina. Verifique a configuração da saída de relé — o 3500/22 possui saídas de relé que podem ser mapeadas para funções de alarme ou desligamento. Se o desligamento foi acionado por uma função de teste, reinicie o sistema e verifique o registro de eventos para obter o registro de data e hora do teste. Sempre execute funções de teste com a máquina em um estado pré-acordado e o operador host informado.

---

Falha 3: Erros de comunicação no rack

Sintomas: O 3500/22 apresenta uma falha de comunicação ou o sistema host perde contato com o rack. O LED no 3500/22 pode exibir um padrão vermelho ou âmbar constante.

Causa: A ligação Ethernet ou serial entre o 3500/22 e o host falhou, ou a comunicação interna do rack (cabo flat ou backplane) foi interrompida. O 3500/22 também pode perder a comunicação se vários racks estiverem interligados em rede e ocorrer um conflito de endereço IP.

Solução: Primeiro, verifique as conexões físicas — encaixe do cabo Ethernet, integridade do cabo serial. Verifique o endereço IP do 3500/22 em relação à configuração do host. Um ciclo de energia de todo o rack (remova e religue a energia dos módulos 3500/15) geralmente restaura a comunicação. Se o próprio 3500/22 apresentou falha, ele deve ser substituído e reconfigurado com o endereço de rack e a configuração de canal corretos. Sempre faça backup da configuração do 3500 (via Sistema 1) antes de substituir qualquer módulo.

---

Falha 4: Desvio na Calibração do Canal

Sintomas: Um canal que antes apresentava leituras corretas agora exibe um desvio persistente em relação aos valores esperados. O equipamento está em bom estado, mas o canal 3500 indica um aviso ou alarme.

Causa: O monitor 3500/40 utiliza calibração de canal baseada em software. Com o tempo, as constantes de calibração podem sofrer deriva, principalmente em monitores que funcionam há anos sem atualização de firmware. O problema se agrava em ambientes com alta vibração ou ciclos de temperatura.

Solução: Execute uma calibração de canal usando o assistente de calibração do software 3500 Fleet. Isso requer uma fonte de sinal de calibração conhecida (um calibrador capaz de emitir a faixa nominal do sensor — normalmente 200 mV/mil para sensores de proximidade). Siga as instruções do assistente na tela, salve a calibração no monitor e verifique a leitura do canal. Se a deriva persistir após a recalibração, o módulo do monitor pode estar com defeito e deve ser substituído.

---

Falha 5: Falhas na fonte de alimentação

Sintomas: O módulo 3500/15 exibe um LED de falha ou todo o rack fica sem energia. A fonte de alimentação redundante não assume o controle de forma adequada durante uma falha.

Causa: A 3500/15 é uma fonte de alimentação chaveada. Em ambientes com energia elétrica instável ou ruído elétrico significativo (comum perto de motores grandes ou inversores de frequência), a fonte pode falhar. Capacitores envelhecidos em unidades 3500/15 mais antigas são um ponto de falha comum. Se a fonte redundante não conseguir assumir a carga, o problema geralmente está na fiação de distribuição de energia ou no circuito de compartilhamento de carga da fonte.

Solução: Substitua a fonte 3500/15 com defeito por uma unidade em bom estado de funcionamento. Antes da substituição, verifique a tensão de entrada nos terminais de alimentação — nominalmente 24 V CC ou 115/230 V CA, dependendo da variante do módulo. Após a substituição, a nova fonte deve exibir imediatamente um LED verde. Teste a fonte redundante removendo temporariamente a fonte primária — o rack deve permanecer energizado e o registro de eventos deve registrar a comutação. Se a fonte redundante não assumir o controle, verifique a fiação de compartilhamento de carga entre os dois módulos 3500/15.

---

Falha 6: Erros de configuração de software

Sintomas: Os canais são mapeados para entradas incorretas. Alarmes são acionados em canais inativos. O 3500/22 exibe dados corretos, mas o sistema host recebe dados inválidos. O rack funciona corretamente em modo autônomo, mas apresenta falhas quando integrado ao DCS da planta.

Causa: Erros de configuração após uma atualização de firmware, substituição de módulo ou alteração no arquivo de projeto do Sistema 1. A arquitetura do 3500 armazena a configuração de canal em cada módulo de monitor, e não centralmente — portanto, substituir um 3500/40 sem carregar o arquivo de configuração correto resulta em um monitor em branco ou com a fiação incorreta. Outro erro comum: normalização (escalonamento) incorreta do canal após a substituição de uma sonda de proximidade por um modelo diferente.

Correção: Sempre faça backup da configuração completa do rack (Sistema 1 → Salvar como) antes de qualquer troca de módulo. Ao substituir um monitor, use a função "Carregar do Monitor" para obter a configuração existente e, em seguida, aplique-a ao novo módulo. Para integração com um host DCS ou SCADA, verifique se o mapa de registro Modbus ou a configuração de mensagem explícita Ethernet/IP corresponde ao layout de canal do 3500. Uma incompatibilidade na ordem dos bytes (big-endian vs. little-endian) é uma causa frequente de problemas em integrações Modbus.

Bentley Nevada 3500 vs 3300: Qual sistema você deve usar?

Destaque | Bentley Nevada 3500 | Bentley Nevada 3300

Arquitetura | Baseada em racks, modular | Baseada em racks, modular

Densidade de canais | Até 16 canais por módulo de monitor | Até 8 canais por módulo

Comunicação | Ethernet, Modbus, serial | Serial, Ethernet limitada

Capacidade de proteção | Monitoramento completo de deslocamento | Monitoramento como prioridade

Atualizações de firmware | Atualizável em campo | Limitadas

Fonte de alimentação redundante | Sim (3500/15) | Opcional

Aplicações típicas | Turbinas, compressores, máquinas críticas | Bombas, ventiladores, monitoramento de uso geral

Faixa de preço (usado) | Maior | Menor

Disponibilidade regional | Amplamente disponível em distribuidores do Oriente Médio | Mais comum na América do Norte

Recomendação: Utilize o modelo 3500 para qualquer aplicação que exija proteção de máquinas (função de desligamento automático) — especialmente turbinas, compressores e grandes máquinas alternativas na indústria de petróleo e gás. Utilize o modelo 3300 para monitoramento auxiliar, onde a função completa de desligamento automático é gerenciada por um sistema de proteção separado. Na Arábia Saudita e nos Emirados Árabes Unidos, o modelo 3500 é o padrão para novas instalações; as unidades 3300 são normalmente encontradas em plantas mais antigas ou em funções de monitoramento secundário.

---

Notas regionais: Onde essas falhas impactam com mais força

Arábia Saudita (Saudi Aramco, SABIC): O desgaste das sondas de proximidade e as paradas do sistema de alimentação de energia (MPS) predominam nas chamadas de serviço. As instalações sauditas operam 3.500 racks com taxas de utilização muito altas em compressores de injeção de gás. Falhas no fornecimento de energia também são comuns devido ao clima rigoroso do interior (altas temperaturas, intrusão de areia).

Emirados Árabes Unidos (ADNOC, refinarias de Dubai): A deriva na calibração do canal é o problema mais relatado, atribuído à rápida variação de temperatura em instalações costeiras onde o resfriamento com água do mar gera condensação. Erros de comunicação 3500/22 também são frequentes devido à complexidade da integração da rede com múltiplas plataformas DCS.

Costa do Golfo dos EUA: Erros de configuração de software lideram a lista de falhas, impulsionados pelo grande número de integradores terceirizados e pelas frequentes trocas de módulos durante as paradas de manutenção. Falhas relacionadas ao ROTA (entradas do analisador térmico rotativo em módulos 3500/45) são mais comuns nessa região devido à grande base instalada de turbinas a gás em usinas de ciclo combinado.

---

Perguntas frequentes

P: Com que frequência as sondas de proximidade devem ser substituídas em um sistema Bently Nevada 3500?

A: Os intervalos típicos de substituição da sonda variam de 12 a 24 meses, dependendo da aplicação. Ambientes de alta temperatura e vibração (turbinas a gás, compressores) exigem a substituição em intervalos menores. Sempre verifique a folga após a substituição e documente a nova tensão de referência.

P: Posso substituir um monitor 3500/40 sem desligar a máquina?

A: O módulo de monitoramento pode ser trocado com a máquina em funcionamento, desde que o canal específico que está sendo substituído não esteja em estado de alarme ativo e a proteção redundante (se configurada) esteja funcionando corretamente. No entanto, o monitor de substituição deve ser pré-configurado com as configurações de canal corretas antes da instalação. Nunca remova um monitor enquanto o canal correspondente estiver em alarme ativo.

P: O que causa a perda de comunicação entre um roteador 3500/22 e o host?

R: As causas mais comuns são falha na conexão física (cabo Ethernet, cabo serial), conflito de endereço IP em um rack de rede ou problemas na fonte de alimentação que afetam especificamente o 3500/22. Reiniciar o rack geralmente restaura a comunicação. Se o próprio 3500/22 apresentar falha, ele deverá ser substituído e reconfigurado.

P: Meu rack 3500 continua desligando inesperadamente. Qual é a causa mais provável?

A: Primeiro, verifique os pontos de ajuste do alarme. Se os níveis de alarme estiverem muito próximos dos pontos de ajuste de disparo, a vibração operacional normal pode acionar um disparo. Verifique também se a configuração da saída do relé corresponde à lógica esperada do sistema host (normalmente aberto ou normalmente fechado). Analise o registro de eventos — ele registrará o canal exato, o valor e o carimbo de data/hora do evento que acionou o disparo.

P: Como posso saber se minha fonte de alimentação 3500/15 está com defeito?

A: Um switch 3500/15 com defeito normalmente exibe um LED de falha (âmbar ou vermelho) antes de falhar completamente. Você também pode notar quedas intermitentes de comunicação ou falhas de canal que coincidem com distúrbios na rede elétrica. Substitua o switch ao primeiro sinal de um LED de falha — não espere a falha completa, pois um switch primário inoperante com uma fonte de alimentação redundante com defeito deixará todo o rack offline.

P: O Bentley Nevada 3500 ainda é um produto atual?

A: A Bently Nevada continua a vender e a dar suporte ao sistema 3500, embora a linha de produtos tenha sido complementada por plataformas mais recentes. O 3500 permanece como padrão para proteção de máquinas críticas nas indústrias de petróleo e gás, geração de energia e petroquímica em todo o mundo. No entanto, alguns módulos antigos (principalmente as variantes mais antigas do 3500/22) chegaram ao fim de sua vida útil — consulte a Honeywell (empresa controladora da Bently Nevada) para verificar a disponibilidade atual.

---
