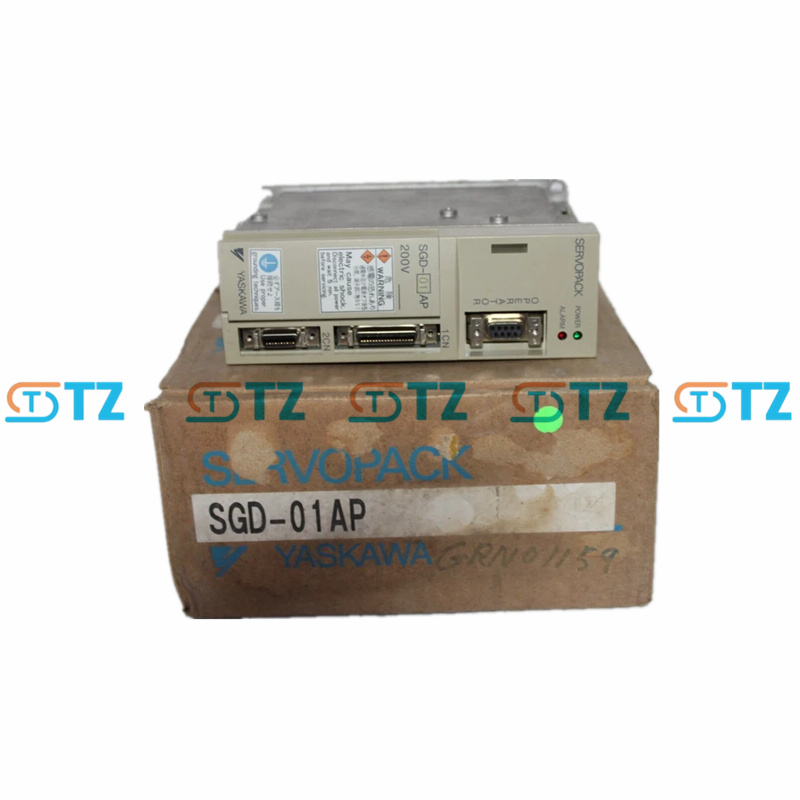

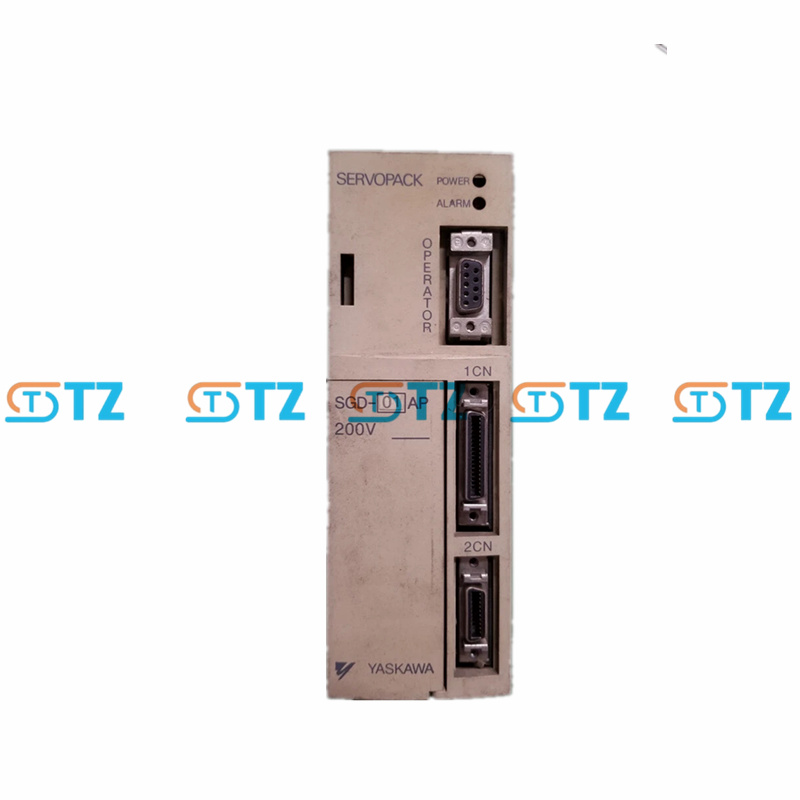

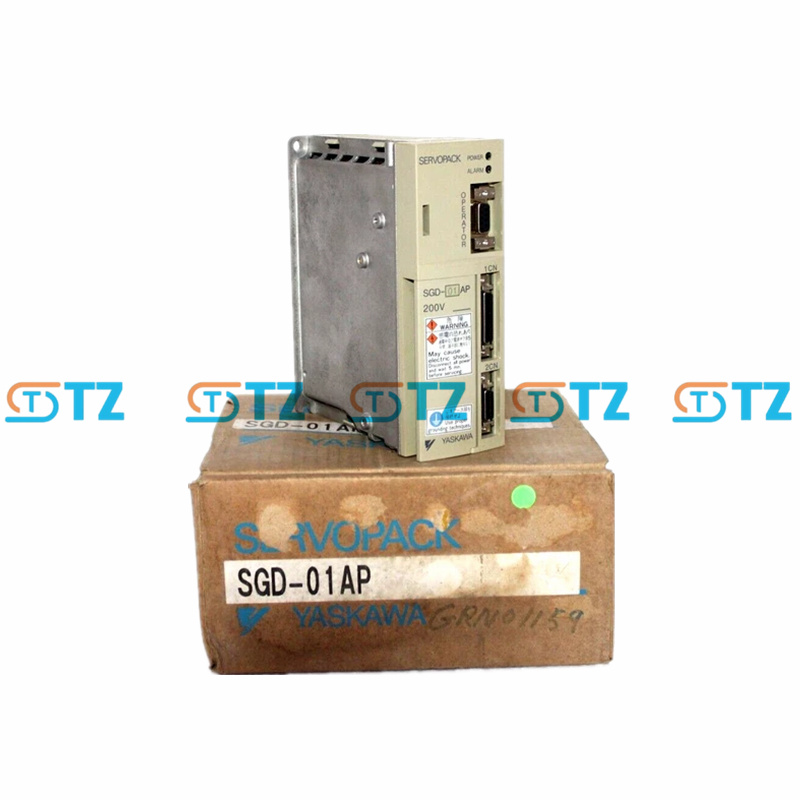

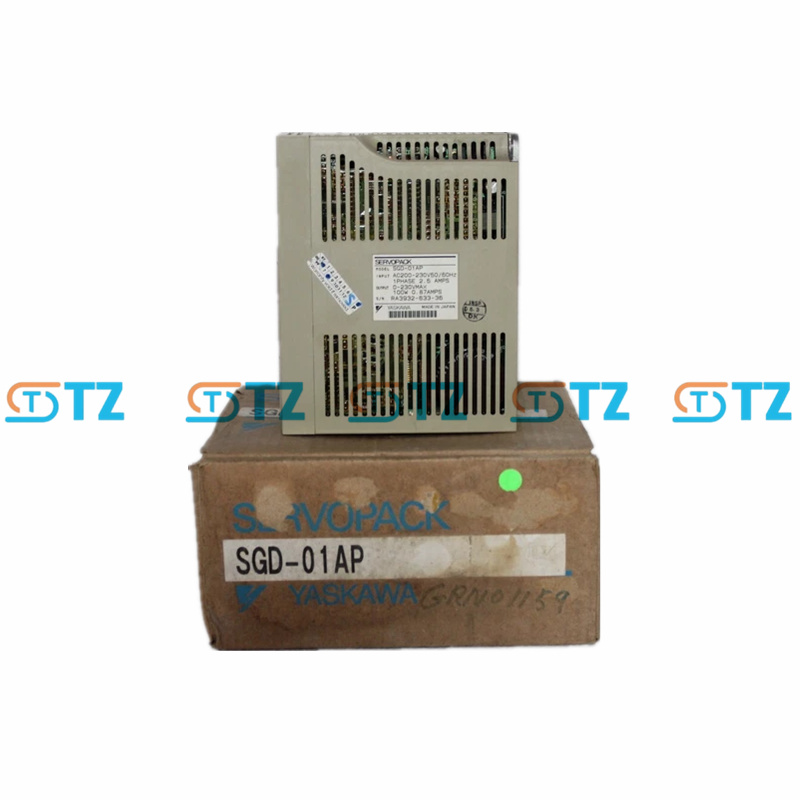

YASKAWA SGD-01AP COMPACT SERVOPACK SÉRIE SIGMA-I

Parâmetro do produto

Modelo: SGD-01AP

Série: Sigma-I SGD

Potência de saída nominal: 100 W (0,13 HP)

Tensão de alimentação: monofásica 200-230 VAC (+10%/-15%), 50/60 Hz

Corrente de entrada: cerca de 2,5A

Corrente de saída contínua: 0,87A

Corrente de saída de pico: cerca de 2,6 A

Tensão de saída: 0-230 VAC (máx.)

Modo de controle: Controle de posicionamento (trem de pulsos: passo/direção ou CW/CCW), controle de velocidade/torque de suporte (entrada analógica)

Faixa de controle de velocidade: 1:500

Suporte para encoder: encoder incremental (2048 ppr, padrão Sigma-I), compatível com servo motores SGM

Interface de comunicação: RS-422 (suporte limitado, sem MECHATROLINK-II/III)

Entrada analógica: 1 (-10 a +10 VCC para controle de velocidade/torque, dependendo das configurações dos parâmetros)

Entrada digital: 5 (ativação de servo, reinicialização de alarme, gatilho de posicionamento, etc.)

Saída digital: 3 (alarme, posicionamento concluído, etc.)

Nível de proteção: IP1X (ambiente de limpeza interno)

Método de resfriamento: resfriamento natural

Temperatura ambiente: 0 a +55°C

Certificação: UL 508C, EN 50178, EN 55011 Classe A Grupo 1, EN 61800-3

Motor aplicável: série SGM (como SJM-A5AW, SJMP-01AW), parcialmente compatível com SG-V A5

Recurso

Controle de posicionamento: Suporta entrada de trem de pulsos (passo/direção ou horário/anti-horário) para tarefas de posicionamento ponto a ponto. Recursos de posicionamento integrados, incluindo regressão de origem, operação JOG e monitoramento de posição.

Controle de movimento básico: Suporta controle de velocidade e torque (via entrada analógica, sujeito à configuração de parâmetros). A faixa de controle de velocidade é de 1:500, proporcionando uma boa resposta dinâmica (resposta de frequência de cerca de 400 Hz, padrão Sigma-I).

Feedback do encoder: Compatível com encoders incrementais de 2048 ppr, suporta reconhecimento automático de motores SGM por encoder serial. Encoders de alta resolução (como 20 ou 24 bits) não são suportados.

Adaptabilidade ambiental: A placa de circuito é revestida com verniz para aumentar a resistência à umidade e poeira. Design compacto, o volume é cerca de 1/4 do servoamplificador tradicional, fácil de instalar em espaços pequenos.

Confiabilidade: Proteção integrada contra sobrecarga, sobretensão e sobrecorrente, equipado com função de alarme básica (via indicação de LED). Monitoramento por PC é suportado (é necessário um software especial, como o SigmaWin em versões anteriores).

Outros recursos: Configuração de tempo de inicialização suave (0 a 10 segundos). Saída de linha de fase A/B para feedback do sinal do encoder. Suporta feedback incremental ou absoluto do encoder (dependendo da configuração do motor).

Cenário de aplicação

Robôs pequenos: acionam articulações robóticas leves (como braços robóticos de mesa) para obter controle de posicionamento simples.

Montagem eletrônica: Utilizada em pequenos montadores, dispositivos plug-in ou plataformas de teste para controlar peças móveis de baixa potência.

Equipamentos de embalagem: Acione correias transportadoras leves, fixação de etiquetas ou pequenos mecanismos de embalagem para atender a requisitos de baixa carga.

Máquinas têxteis: Um mecanismo de alimentação ou tensão que controla uma pequena máquina têxtil, fornecendo controle básico de velocidade e posicionamento.

Sistema CNC DIY: Com motor SGM-A5AW ou SGMP-01AW para máquina de gravação CNC de baixa potência ou impressora 3D.

Equipamentos de laboratório: Acionamentos de posicionamento para plataformas de teste de precisão que exigem baixo ruído e miniaturização.
