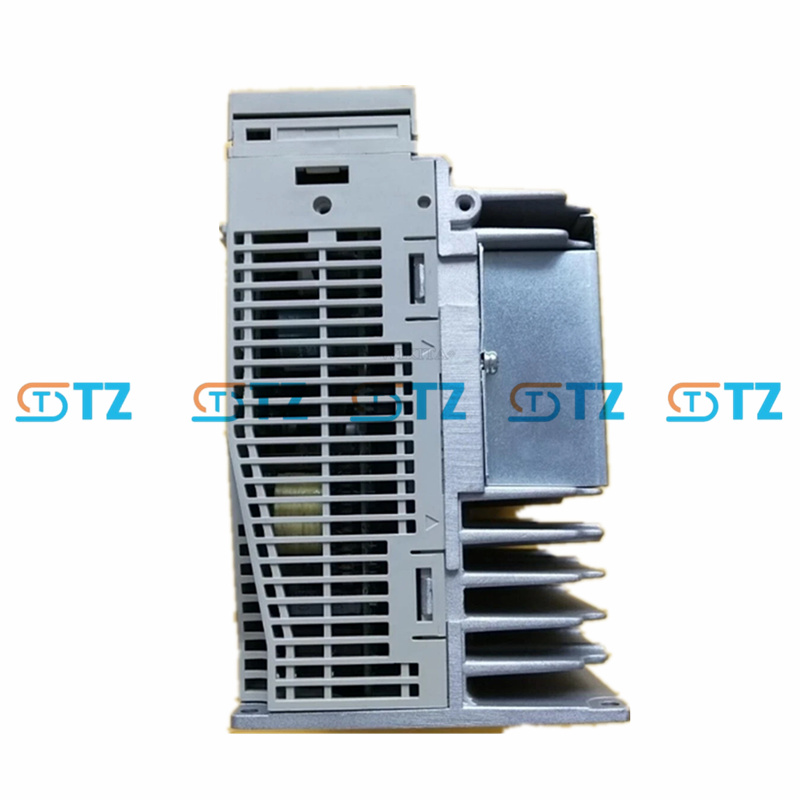

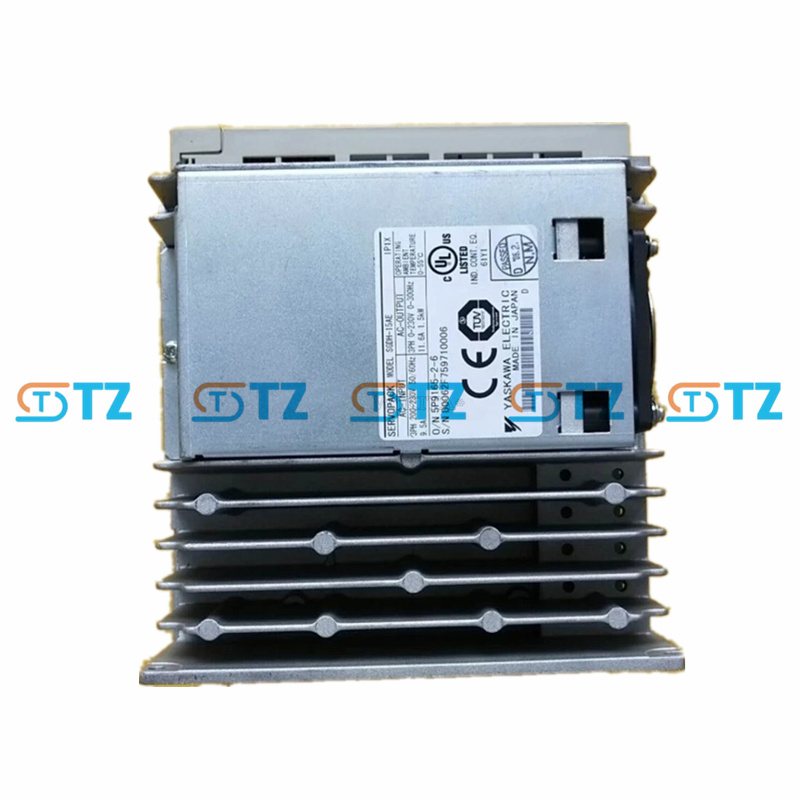

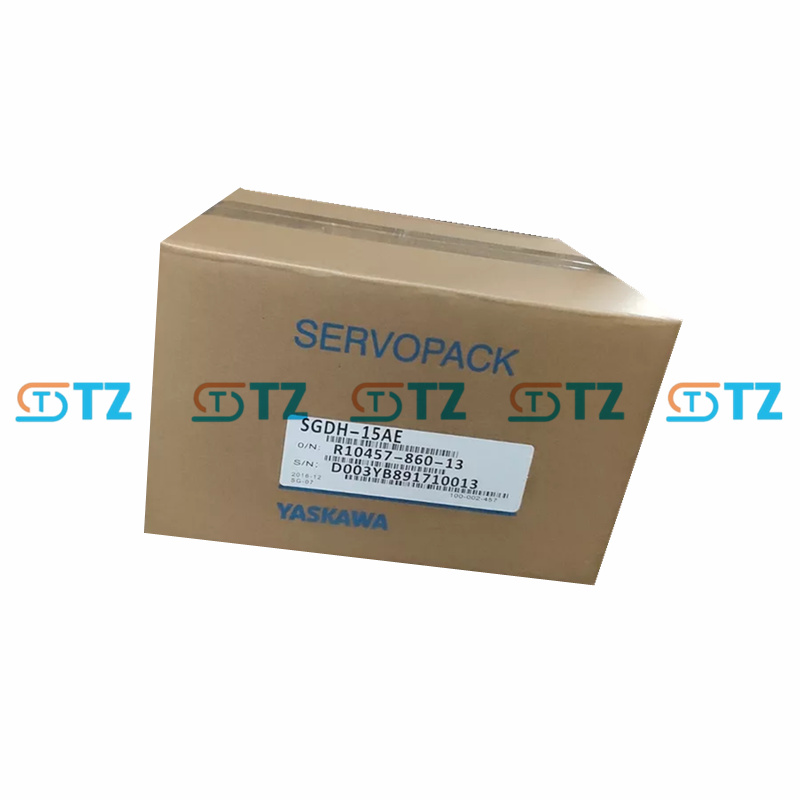

SERVO MOTOR YASKAWA SGDH-15AE SÉRIE SIGMA-II

Parâmetros do produto

Modelo: SGDH-15AE

Série: Sigma-II SGDH

Potência de saída nominal: 1,5 kW (2,0 HP)

Tensão de entrada: trifásica 200-230 V CA, 50/60 Hz

Corrente de entrada: 9,5 A (nominal)

Tensão de saída: trifásica 0-230 V CA

Corrente de saída: Classificação: 11,6 A Pico: ~34,8 A (300% da classificação, típico para Sigma-II)

Modos de controle: Torque, velocidade, posição

Feedback: Encoder serial (suporta encoders incrementais de 13 bits/17 bits, motores Sigma-II)

Reconhecimento automático de motor

Resposta de frequência: ~400 Hz (típico para drives Sigma-II)

Interfaces: porta serial RS-232 (padrão)

Opcional: RS-422/485, MECHATROLINK-II (com módulos de rede)

Proteção: Sobrecorrente, sobretensão, superaquecimento Em conformidade com os padrões CE e UL

Condições ambientais: Temperatura de operação: 0°C a +55°C Temperatura de armazenamento: -20°C a +85°C

Umidade: 20% a 90% (sem condensação)

Gabinete: totalmente fechado, auto-resfriamento (IP20, exclui conectores)

Resistência de isolamento: ≥10 MΩ a 500 VDC

Tensão de suporte de isolamento: 1500 VAC por 1 minuto

Resistência à vibração: até 4,9 m/s²

Outros: Teclado LED integrado para configuração de parâmetros e diagnósticos Suporta integração de controlador de eixo único

Sequência de projeto: A (padrão, controle de velocidade/torque/posição)

Regulação de carga: 0% a 100% com desvio de 0,01%

Regulação de temperatura: 25 ± 25°C com desvio de 0,1% na velocidade nominal

Funções

Modos de controle flexíveis: controle de torque, velocidade ou posição, configurável por meio de parâmetros (Pn000). Suporta entradas analógicas de tensão e trem de pulso para controle versátil.

Desempenho de alta resposta: resposta de frequência de ~400 Hz para resposta rápida do servo. Regulação de carga (0% a 100%, desvio de 0,01%) e regulação de temperatura (25 ± 25 °C, desvio de 0,1%) para operação estável.

Interface do Encoder Serial: Reconhece automaticamente motores Sigma-II. Reduz a complexidade da fiação e o tempo de configuração.

Diagnóstico integrado: teclado LED e porta RS-232 para ajuste de parâmetros, monitoramento e diagnóstico de alarmes. Alarmes comuns: A.810 (erro do encoder), A.100 (sobrecarga), A.320 (falha regenerativa).

Flexibilidade de rede: Módulos opcionais para integração RS-422/485 ou MECHATROLINK-II. Compatível com controladores de eixo único para aplicações avançadas.

Segurança e proteção: proteção contra sobrecorrente, sobretensão e superaquecimento. Conformidade com CE e UL para uso global.

Design compacto: dissipação de calor eficiente e tamanho moderado para integração no gabinete de controle.

Aplicações

Robótica: Controle conjunto em robôs industriais para pick-and-place ou montagem.

Máquinas CNC: Acionamentos de avanço e fuso para fresamento, torneamento ou retificação.

Máquinas de embalagem: sistemas de etiquetagem, encadernação ou paletização de alta velocidade.

Manuseio de materiais: transportadores ou veículos guiados automatizados (AGVs) que exigem movimento preciso.

Fabricação de semicondutores: equipamentos para manuseio de wafers e colocação de chips.

Máquinas têxteis: máquinas de tecelagem ou tricô de alta velocidade.
