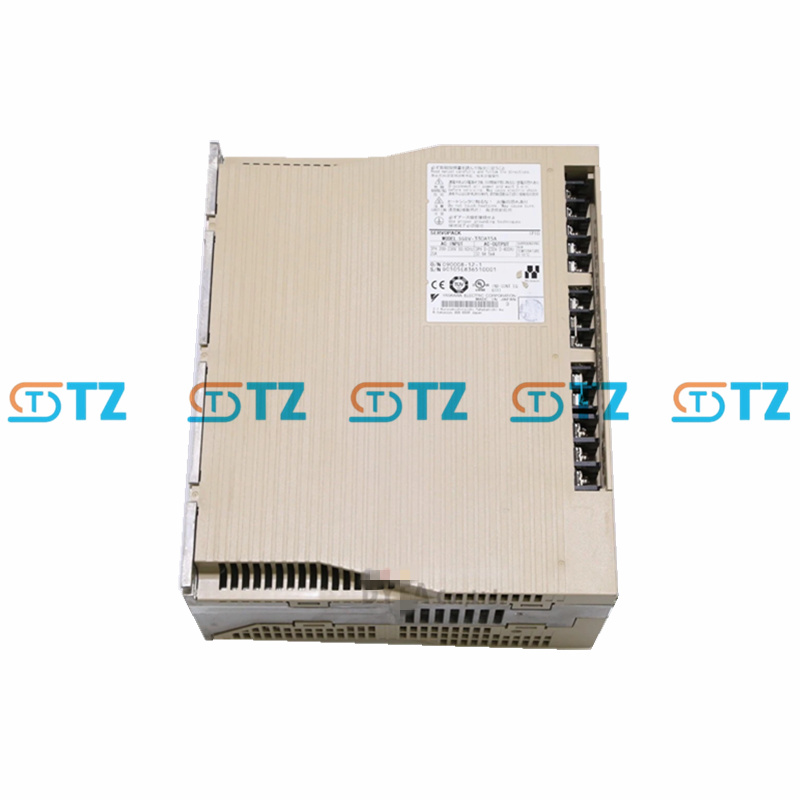

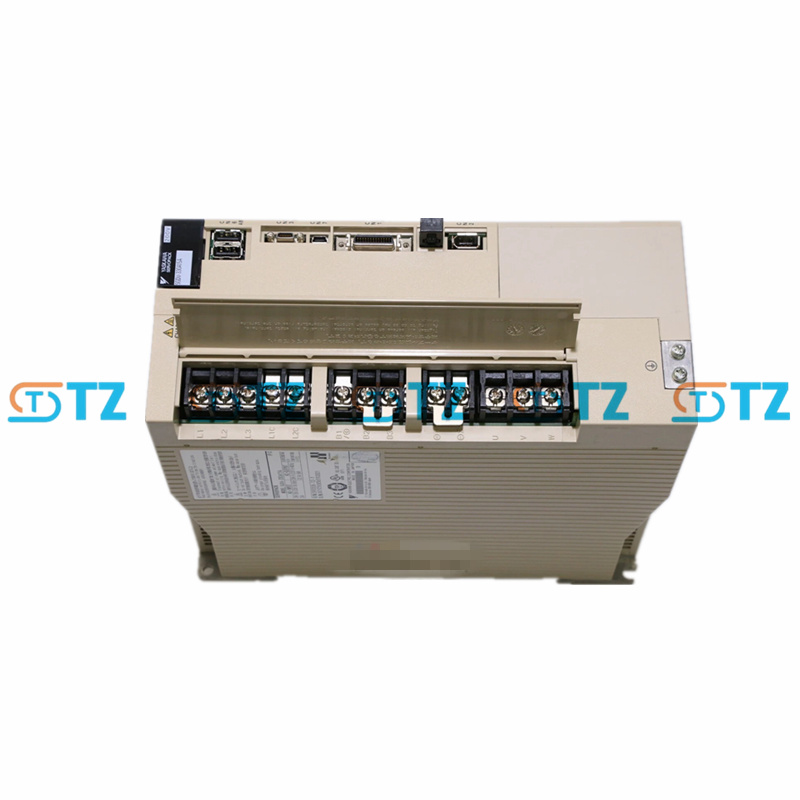

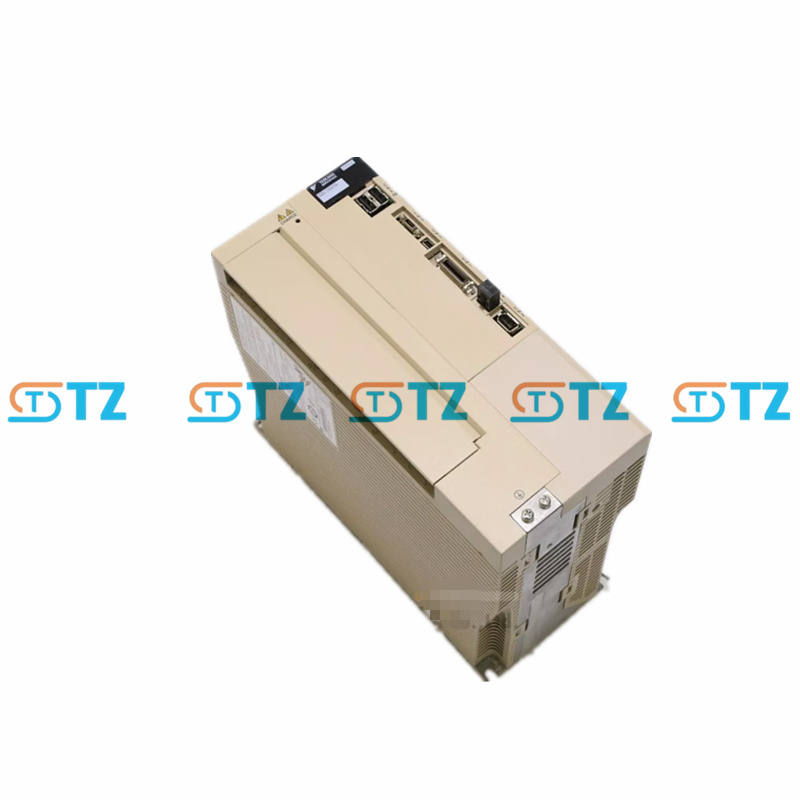

SERVO DRIVER YASKAWA SGDV-330A15A SÉRIE SIGMA-5

Parâmetros do produto

Modelo: SGDV-330A15A

Série: Sigma-5 SGDV

Potência nominal: 5,0 kW (6,7 HP)

Fonte de alimentação de entrada:

Tensão: 170-253 VAC, trifásico (nominal 200 V, +10%/-15%); Suporta 200/208/220/230/240 VAC

Frequência: 50/60 Hz

Corrente: 28,9A

Fonte de alimentação de saída:

Tensão: 0-230 VAC, trifásica

Corrente contínua: 32,9A

Frequência: 0-300 Hz

Modo de controle: velocidade, torque, controle de posição

Modo de controle: retificação de onda completa, controle PWM IGBT, acionamento de onda senoidal

Faixa de controle de velocidade: 1:5000

Suporte ao codificador: codificador incremental de 13 bits (2048 x 4) ou codificador absoluto de 24 bits (bateria necessária, como JZSP-BA01)

Interface de comunicação: RS-422 (suporta MECHATROLINK-II/III; EtherCAT requer módulos adicionais)

Entrada/saída digital Entrada: 7 x Entrada universal (/SI0 a /SI6), proibição de avanço/reverso (P-OT/N-OT), limite de torque de avanço/reverso (/P-CL/N-CL), bloco base (/HWBB1, /HWBB2) Saída: Alarme (ALM+, ALM-), conclusão de posicionamento (/COIN), consistência de velocidade (/V-CMP), detecção de rotação do motor (/TGON), prontidão do servo (/S-RDY), limite de torque (/CLT), limite de velocidade (/VLT), bloqueio de frenagem (/BK), aviso (/WARN), aproximação (/NEAR), monitoramento de status (EDM1), pulsos do codificador (PAO, PBO, PCO)

Entrada analógica: Controle de torque: -3... +3Vdc (ajustável -1...) +1Vdc a -10... +10Vdc, 16μs frequentemente Controle de velocidade: -6... +6Vdc (ajustável -2...) +2Vdc a -10... +10Vdc, frequentemente a 30μs

Recursos integrados: Função de posicionamento integrada Supressão de vibração Ajuste automático em tempo real Operação JOG Busca de origem Controle de malha fechada completa Registro de histórico de alarme

Temperatura ambiente: 0°C a +55°C

Grau de proteção: IP10 (precisa ser instalado no gabinete de controle para evitar umidade, gases corrosivos e poeira)

Método de resfriamento: resfriamento natural

Recurso

Resposta de alta frequência: resposta de frequência de 1,6 kHz, reduzindo o tempo de posicionamento e melhorando o desempenho dinâmico.

Ajuste avançado: funções de ajuste automático em tempo real e supressão de vibração simplificam a depuração e se adaptam a várias condições de carga.

Controle preciso: Faixa de controle de velocidade de 1:5000, suportando controle de velocidade, torque e posição, proporcionando movimento suave e de alta precisão.

Comunicação flexível: interface RS-422, com suporte para MECHATROLINK-II/III ou EtherCAT (módulo necessário), conseguindo sincronização multieixo.

Função de proteção: proteção integrada contra sobrecorrente, sobretensão, superaquecimento e subtensão, com registro de histórico de alarmes para garantir uma operação segura.

Configuração rápida: as ferramentas de engenharia do SigmaWin+ oferecem assistentes de configuração e funções de confirmação de fiação, reduzindo o tempo de depuração.

Compatibilidade: Em conjunto com motores rotativos da série YASKAWA Sigma-5 (como o SGMGV-55A), ele suporta feedback de codificador incremental ou absoluto e requer suporte de bateria para codificação absoluta.

Cenário de aplicação

Robô: aciona grandes braços robóticos para obter trajetória e posicionamento de alta precisão.

Máquinas-ferramentas CNC: Controle o eixo de avanço ou fuso das máquinas-ferramentas CNC para melhorar a precisão do processamento.

Máquinas de embalagem: acionam correias transportadoras de alta velocidade, equipamentos de etiquetagem ou selagem para aumentar a eficiência da produção.

Manuseio de materiais: Realizar o manuseio e o posicionamento de peças pesadas em linhas de produção automatizadas.

Equipamentos semicondutores: Tarefas de alta precisão para manuseio de wafers ou equipamentos de teste.

Indústria: Robótica, fabricação de eletrônicos, peças automotivas, embalagens, semicondutores, processamento de alimentos.
