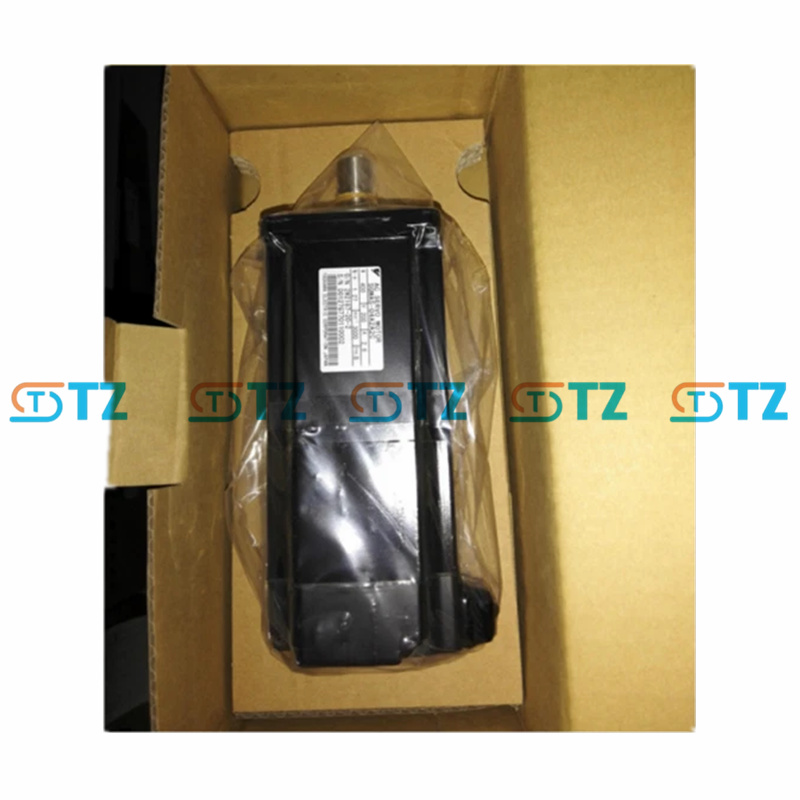

YASKAWA SGMA-A5A1A6CD-OY AC SERVO MOTOR SÉRIE Sigma-II

Parâmetros do produto

Potência de saída: 50W

Tensão nominal: 200 VCA (monofásica, compatível com 230 VCA)

Torque nominal: 0,159 Nm

Torque máximo instantâneo: 0,477 Nm (300% do torque nominal)

Velocidade nominal: 3000 rpm

Velocidade máxima de rotação: 5000 rpm

Corrente nominal: 0,64A

Corrente de pico: aproximadamente 1,92A

Codificador: codificador incremental de 16 bits (65.536 pulsos por revolução)

Frenagem: frenagem de retenção de 24 VCC (retenção estática, frenagem não dinâmica)

Vedação do eixo: Sem vedação do eixo

Grau de proteção: IP55 (exceto para a extremidade do eixo)

Temperatura ambiente: 0 a +40°C

Umidade ambiente: 20% a 80% (sem condensação)

Inércia do rotor: inércia ultrabaixa

Tipo de eixo: Eixo reto, com chaveta e rosca

Nível de vibração: V15 (15 µm ou menos)

Classe de isolamento: grau B

Resistência de isolamento: DC500V, 10MΩ ou superior

Método de instalação: Instalação de flange (40 mm × 40 mm, compatível com NEMA 23)

Certificação: compatível com UL, cUL, CE

Dissipação de calor: É necessário um dissipador de calor de alumínio de 250 mm × 250 mm × 6 mm para atingir o torque nominal

Classificação de tempo: operação contínua

Conector: Conector Hypertac (compatível com as séries SGMAH e SGMPH)

Função

Resposta dinâmica extremamente alta: design de inércia ultrabaixa (aproximadamente 0,0242 × 10⁻⁴ kg·m²), com um torque máximo instantâneo de 300% (0,477 Nm), adequado para aceleração rápida e tempo de posicionamento curto.

Posicionamento de alta precisão: O codificador incremental de 16 bits (65.536 pulsos por revolução) oferece alta resolução, atendendo aos requisitos de posicionamento preciso em pequena escala.

Função de frenagem: 24 VCC mantém a frenagem para garantir que a posição esteja travada em caso de falha de energia, adequada para eixos verticais ou aplicações com altos requisitos de segurança.

Design compacto: flange de 40 mm e estrutura leve (cerca de 0,5 kg com freio), adequado para equipamentos com espaço limitado.

Adaptabilidade ambiental: grau de proteção IP55 (exceto para a extremidade do eixo), adequado para ambientes com pouca poeira ou umidade.

Recursos de segurança: Suporta proteção contra sobrecorrente, sobretensão e superaquecimento (a ser obtida em conjunto com um driver) para garantir a segurança do equipamento.

Confiabilidade: Certificação UL/cUL/CE, isolamento Classe B, adequado para operação contínua.

Dissipação de calor de alta eficiência: com um dissipador de calor de alumínio de 250 mm × 250 mm × 6 mm, ele garante a saída de torque nominal a 40 °C.

Cenários de aplicação

Equipamentos semicondutores: O manuseio de wafers e a montagem de chips exigem alta precisão e posicionamento rápido.

Equipamentos de perfuração de PCB: Pequenas máquinas de perfuração, que exigem partida e parada rápidas e alta precisão.

Robôs pequenos: braços micromecânicos, navegação AGV, exigindo design compacto e função de frenagem.

Equipamentos médicos: instrumentos de precisão e sistemas de bombas exigem miniaturização e confiabilidade.

Fabricação eletrônica: máquinas com tecnologia de montagem em superfície (SMT) e sistemas de classificação exigem alto desempenho dinâmico e retenção de posição.
