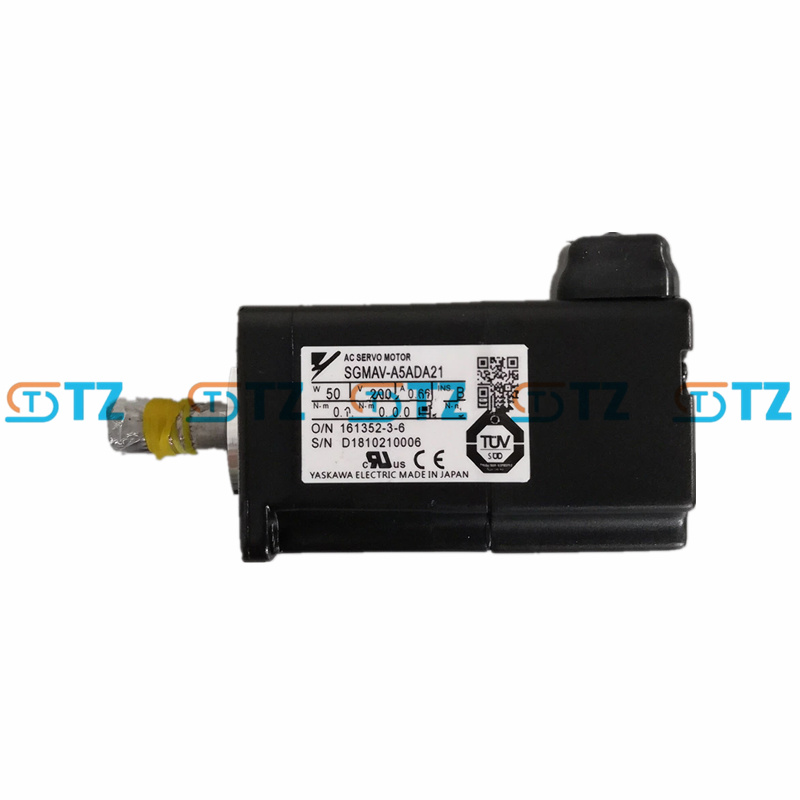

SERVO MOTOR CA YASKAWA SGMAV-A5 SÉRIE SIGMA-5

Parâmetro do produto

Modelo: SGMAV-A5ADA61

Série: Sigma-5 SGMAV

Potência nominal: 50 W

Tensão nominal: 200 VCA (monofásico/trifásico, dependendo da configuração do driver)

Corrente nominal: 0,66A

Velocidade nominal: 3000 RPM

Velocidade máxima: 6000 RPM

Torque nominal: 0,159 Nm

Torque máximo: 0,477 Nm (torque nominal de 300%)

Inércia do rotor: Inércia ultrabaixa, cerca de 0,0000338 kg·m²

Codificador: codificador incremental de 20 bits (1.048.576 ppr, padrão)

Classe de proteção: IP65 (exceto extremidade do eixo, necessita de proteção do retentor de óleo)

Classe de isolamento: Classe B

Projeto da ponta do eixo: eixo central reto com chaveta (sem freio, sem vedação de óleo, opcional dependendo do modelo)

Método de resfriamento: resfriamento natural (com dissipador de calor de alumínio de 200 mm × 200 mm × 6 mm, referência)

Temperatura ambiente: 0 a +40°C

Certificação: UL, CE (em conformidade com a norma EN)

Recurso

Design de inércia ultrabaixa: Inércia do rotor muito baixa (0,0000338 kg·m²), adequada para alta resposta dinâmica e aceleração e desaceleração rápidas. Potências ultra-altas, otimizadas para aplicações de baixa carga.

Posicionamento de alta precisão: codificador incremental de 20 bits (1.048.576 ppr) para resolução extremamente alta. Suporta controle de malha fechada total e atinge precisão submicrométrica em conjunto com drivers SGDV.

Alto torque de saída: torque máximo instantâneo de 300% (0,477 Nm), adequado para tarefas de alta carga de curta duração. Função avançada de ajuste automático (sem ajuste), sem necessidade de ajuste manual do ganho ().

Adaptabilidade ambiental: classe de proteção IP65 (exceto na extremidade do eixo), adequado para ambientes com pouca poeira ou umidade. Refrigeração natural, com dissipador de calor em alumínio para garantir estabilidade térmica.

Configuração flexível: Suporte para freios opcionais (24 VCC), retentores de óleo ou encoders absolutos. A extremidade do eixo pode ser configurada com rasgo de chaveta ou eixo liso para atender a diferentes necessidades de conexão mecânica.

Comunicação e integração: Suporte para MECHATROLINK-II, EtherCAT e outros protocolos através do inversor (dependendo da configuração do inversor). Cooperação com o software SigmaWin+ para parametrização e depuração ().

Cenário de aplicação

Robótica: Acionamentos articulados para robôs pequenos (como Yaskawa MotoMini) ou robôs SCARA, proporcionando alta precisão e resposta rápida.

Fabricação de semicondutores: Usado em máquinas SMT, equipamentos de manuseio de wafers, para atender às necessidades de posicionamento de mícrons.

Equipamentos de embalagem: Componentes leves que acionam a máquina de embalagem, como fixação de etiquetas ou pequenos mecanismos transportadores.

Montagem eletrônica: Para estações de perfuração de PCB ou equipamentos de conexão automática para otimizar tarefas de alta velocidade e baixa carga.

Equipamentos médicos: aciona instrumentos médicos de precisão (como bombas de injeção ou equipamentos de imagem) para garantir estabilidade e baixo ruído.

Têxtil e impressão: Controle o mecanismo de alimentação de pequenas máquinas têxteis ou equipamentos de impressão para fornecer controle de velocidade suave.

Compatibilidade com SGDV-120A01A008000

Correspondência de potência: potência nominal SGMAV-A5 de 50 W, SGDV-120A01A008000 monofásico 200 VCA, 1,5 kW, a potência excede em muito a demanda do motor, adequado para cenários de baixa carga ou controle de múltiplos motores.

Modo de controle: O SGDV-120A01A008000 suporta controle analógico de tensão/trem de pulso e é compatível com o codificador incremental de 20 bits do SGMAV-A5.

Nota sobre a fiação: O cabo de alimentação do motor (U, V, W) é conectado ao terminal de saída do driver, e o cabo do codificador é conectado à interface CN2.

Certifique-se de que a blindagem esteja aterrada para evitar interferência com o sinal do codificador (referência).

Produtos Advantage:

Todos os itens são originais, novos e de estoque do distribuidor. Informe-nos se outras condições forem necessárias: usados, caixa aberta, recondicionados, etc.

Muitas opções disponíveis esperando por você, sinta-se à vontade para perguntar e conseguir um melhor negócio!!!
