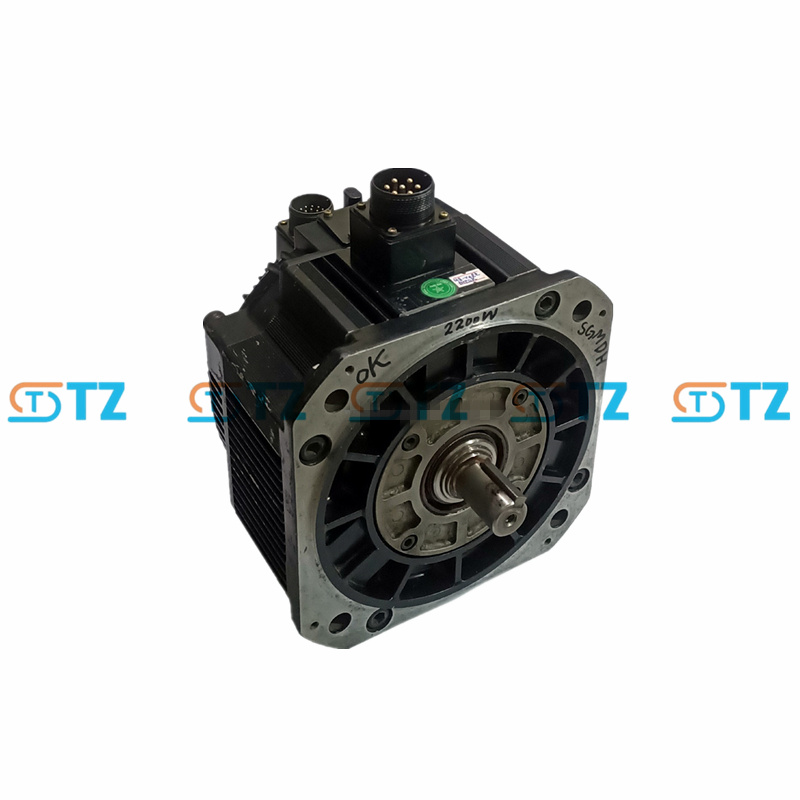

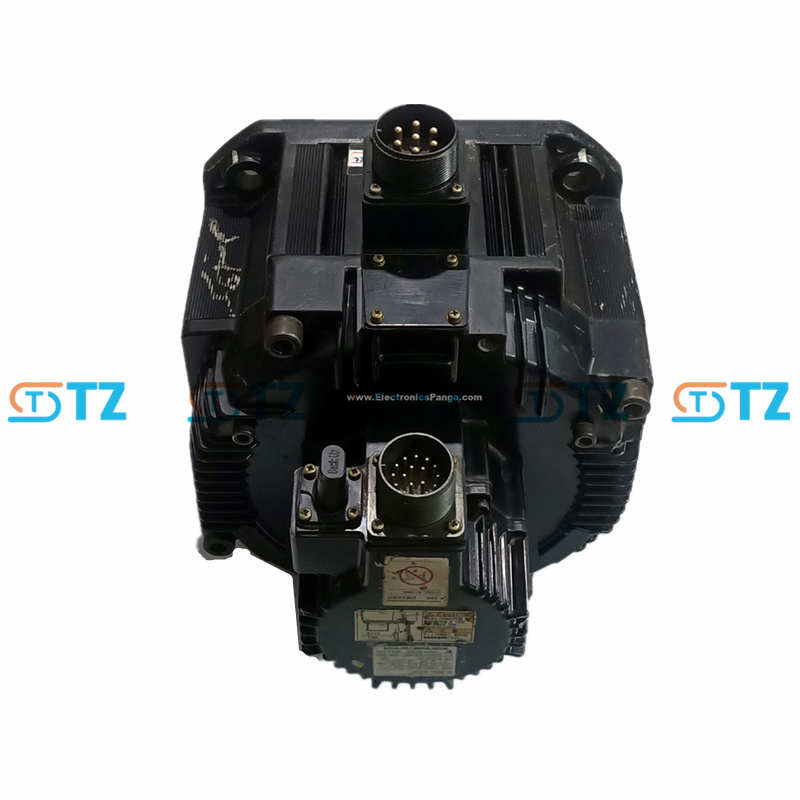

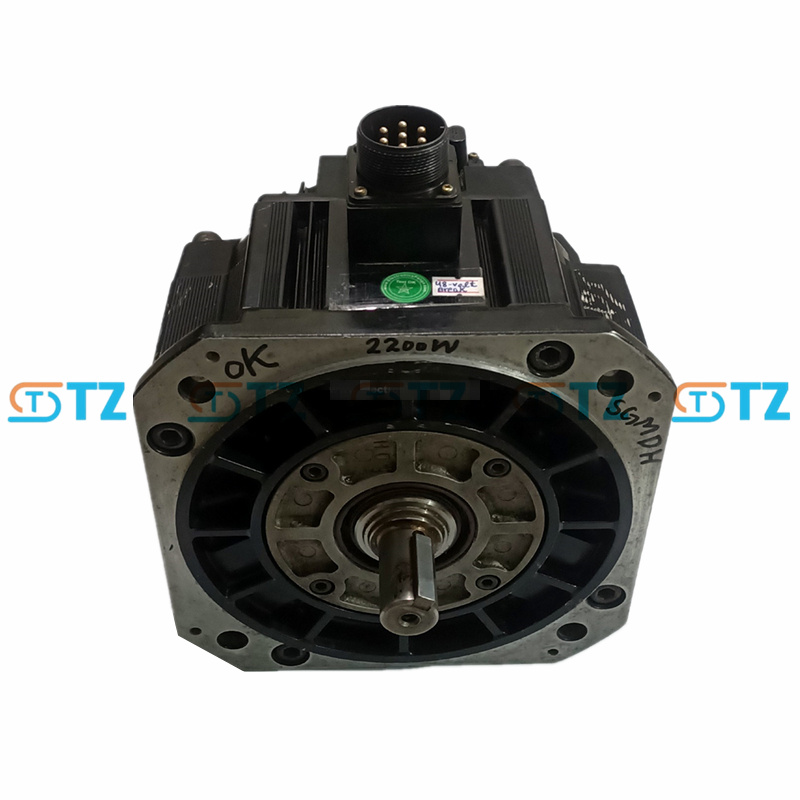

YASKAWA SGMDH-22A2A-YR13 AC SERVOPACK SÉRIE SIGMA-II

Parâmetro do produto

Modelo: SGMDH-22A2A-YR13

Série: Sigma-II SGMDH

Potência nominal: 2,2 kW (2,95 HP)

Tensão nominal: 200 VAC (trifásico)

Corrente nominal: 15,7A

Velocidade nominal: 1500 RPM

Velocidade máxima: 2000 RPM

Torque nominal: 14,0 Nm

Torque máximo: aprox. 42,0 Nm (300% do torque nominal, padrão de referência Sigma-II)

Inércia do rotor: Alta inércia, cerca de 0,0675 kg·m² (consulte SGMDH-22A)

Codificador: codificador absoluto de 17 bits (131072 ppr)

Classe de proteção: IP67 (completamente fechado, exceto a extremidade do eixo, é necessário confirmar a vedação do óleo)

Classe de isolamento: classe F

Projeto da ponta do eixo: eixo reto com chaveta, sem freio, sem vedação de óleo

Método de resfriamento: resfriamento natural

Temperatura ambiente: 0 a +40°C

Umidade ambiente: 20% a 80% (sem condensação)

Classificação de vibração: 15 µm ou menos

Certificação: UL, cUL, CE (de acordo com EN 50178, EN 55011 Classe A, EN 61800-3)

Recurso

Alta potência e alto torque: potência nominal de 2,2 kW e torque nominal de 14,0 Nm (pico de 42,0 Nm) para aplicações de carga pesada. O design de alta inércia proporciona estabilidade e resistência a flutuações de carga.

Posicionamento de alta precisão: O codificador absoluto de 17 bits (131072 ppr) garante controle de posição de alta resolução sem a necessidade de retornar à origem após uma queda de energia. Suporta controle de malha fechada completa (drivers compatíveis, como SGDM-20ADA, são necessários).

Robusto e durável: classe de proteção IP67 (exceto na extremidade do eixo), adequado para ambientes industriais severos, a vedação de óleo pode aumentar a proteção da extremidade do eixo. O isolamento classe F suporta operação em altas temperaturas.

Configuração flexível: Eixo reto com rasgo para fácil conexão de máquinas pesadas. Freio ou retentor de óleo opcional.

Compatibilidade com drives: Projetado para drives Sigma-II (por exemplo, SGDM-20ADA, SGDH-20AE), também compatível com Sigma-5 (SGDV-180A01A, sujeito a verificação). Controle analógico de tensão/trem de pulsos e comunicação MECHATROLINK-II (driver visual) são suportados.

Cenário de aplicação

Grandes máquinas CNC: fuso de acionamento ou eixo de alimentação de alta resistência para requisitos de alto torque.

Robôs industriais: controlam a base ou articulação de um grande braço robótico para proporcionar movimento estável.

Equipamento de prensa: Acione as peças de potência da puncionadeira ou da máquina de moldagem por injeção para garantir alta saída de força.

Movimentação de materiais: controle transportadores pesados ​​ou elevadores para manusear cargas grandes.

Máquinas de embalagem: Acionam o fuso ou mecanismo de tração da grande linha de embalagem para manter a estabilidade.

Energia eólica: Para sistemas de guinada ou passo variável para fornecer torque confiável.
