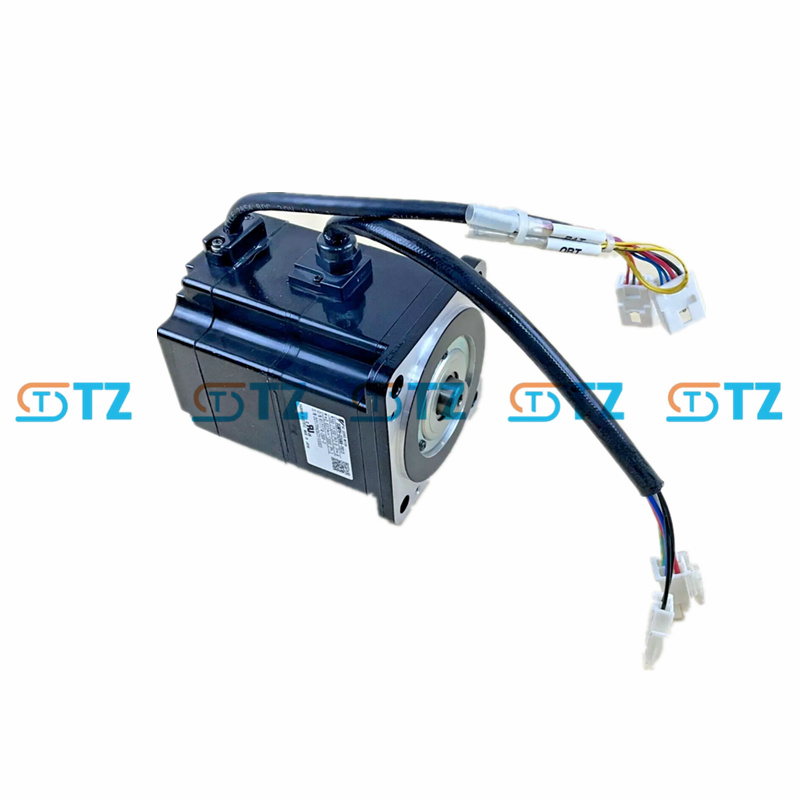

SERVO MOTOR YASKAWA SGMPH-02ANA-YR13 SÉRIE SIGMA-II

Parâmetros do produto

Modelo: SGMPH-02ANA-YR13

Série: Sigma-II SGMPH

Potência de saída nominal: 0,2 kW (200 W, 0,27 HP)

Torque nominal: 0,637 N·m (5,64 lb-in)

Torque máximo instantâneo: 1,911 N·m (16,92 lb-pol, 300% do nominal, sustentado por 3 segundos)

Velocidade nominal: 3000 RPM

Velocidade máxima: 5000 RPM

Corrente nominal: 2,0 A

Corrente máxima instantânea: ~6,0 A (estimada como 3x a corrente nominal)

Tensão de entrada: trifásica 200 V CA, 50/60 Hz

Codificador:Codificador incremental de 13 bits (2048 pulsos/rev, ~8192 ppr com quadratura)

Inércia: Baixa inércia

Classificação de proteção: IP55 (totalmente fechado, auto-resfriado, exclui eixo)

Classe de isolamento: B

Resistência à vibração: até 49 m/s²

Resistência de isolamento: ≥10 MΩ a 500 VDC

Tensão de suporte de isolamento: 1500 VAC por 1 minuto

Condições ambientais:

Temperatura de operação: 0°C a +40°C

Temperatura de armazenamento: -20°C a +60°C

Umidade: 20% a 80% (sem condensação)

Projeto do eixo: eixo reto sem chaveta (com base no sufixo YR13)

Montagem: Montagem em flange (compatível com NEMA)

Outros: Sem freio ou vedação de óleo (configuração padrão) Excitação de ímã permanente

Funções

Desempenho de alta resposta: Rotor de baixa inércia para aceleração rápida e tempos de posicionamento curtos. Torque nominal de 0,637 N·m, com capacidade de sobrecarga de 300% para cargas dinâmicas.

Posicionamento de Precisão: Encoder incremental de 13 bits (~8192 ppr) para feedback preciso. Suporta controle de posição de alta precisão com drives compatíveis.

Ampla faixa de velocidade: 3000 RPM nominal, até 5000 RPM máximo, adequado para aplicações de alta velocidade.

Resistência Ambiental: Proteção IP55, resistente à poeira e água (exceto eixo). Opera de 0°C a +40°C com umidade de 20% a 80%.

Design compacto: ocupa pouco espaço e é leve para integração em espaços apertados. A montagem em flange simplifica a instalação.

Compatibilidade: Otimizado para acionamentos Sigma-II, mas compatível com acionamentos Sigma-III/V com ajustes de parâmetros. Suporta modos de controle de torque, velocidade e posição.

Manutenção: O codificador serial reduz a complexidade da fiação. Circuitos principal/de controle separados para facilitar o diagnóstico.

Aplicações

Robótica: Controle conjunto em pequenos robôs industriais ou colaborativos.

Máquinas CNC: Acionamentos de avanço para pequenas fresadoras ou tornos.

Máquinas de embalagem: movimento preciso para etiquetar, encaixotar ou embrulhar.

Manuseio de materiais: pequenos transportadores ou sistemas de coleta e colocação.

Máquinas têxteis: Teares ou máquinas de costura de alta velocidade com baixa vibração.

Montagem eletrônica: Posicionamento de componentes em PCB ou equipamento semicondutor.
