Allen-Bradley PLC-5: Guia de Fim de Vida Útil, Opções de Substituição e Onde Encontrar Peças de Reposição
O telefone tocou às 23h de uma terça-feira. Era o skid de refrigeração de amônia em um armazém frigorífico — todo o sistema entrou em modo de segurança, com a temperatura do produto subindo. O PLC-5 tinha um LED PROC vermelho aceso e nenhuma reinicialização o fez voltar a funcionar. Troquei por um 1785-L80B reserva, recarreguei o programa de um disquete e consegui colocar a refrigeração de volta em funcionamento antes que o primeiro palete de carne congelada começasse a amolecer. Essa CPU funcionou continuamente por quatorze anos. Ela escolheu aquela noite para morrer.
A família PLC-5 foi descontinuada há anos. Os prazos para pedidos já expiraram. Mas a base instalada é enorme, e esses sistemas não apresentam falhas em um cronograma que se encaixe no seu ciclo orçamentário.
Substituir um sistema de controle em funcionamento custa centenas de milhares de dólares e exige a paralisação da fábrica. Um PLC-5 opera um reator em batelada que produz o mesmo produto desde 1997 — o programa está depurado, os operadores o conhecem e o gerente de produção não tem interesse em um projeto de migração que possa acarretar semanas de atrasos no comissionamento.

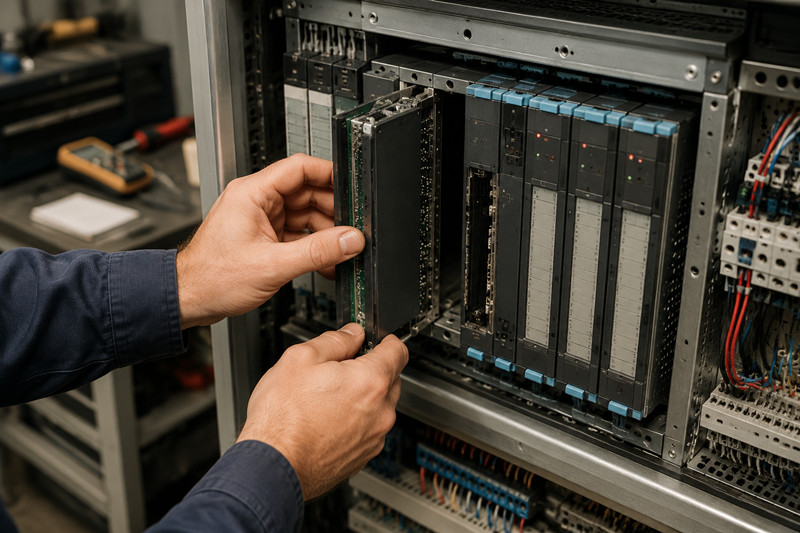

O rack de E/S 1771 e os processadores 1785 foram construídos numa época em que a Rockwell priorizava a robustez em todos os aspectos. Conectores de backplane banhados a ouro. Chassi de aço de alta resistência. Um 1771-PS7 de 1992 ainda funcionará dentro das especificações se os capacitores não estiverem ressecados.
Já vi sistemas PLC-5 operando acionamentos de mesas em siderúrgicas, sequenciamento de lotes químicos, controle de válvulas em dutos e metade das linhas de transferência automotivas construídas na década de 1990. A solicitação de investimento para a migração está engavetada, aguardando uma falha catastrófica ou um orçamento anual que nunca chega.
Após mais de vinte anos na área, eis o que realmente falha — não o que o manual diz que teoricamente pode falhar.
O 1771-PS7 fornece 5V e 24V CC para o backplane. Os capacitores eletrolíticos internos têm uma vida útil limitada — aproximadamente de sete a dez anos em um painel ventilado. Em um gabinete selado operando a 50°C de temperatura ambiente, esses capacitores saem das especificações em cinco anos.
Sintomas de um PS7 com defeito:
· Falhas intermitentes no rack são resolvidas ao reiniciar o sistema.
· LED PWR piscando ou fraco
· Erros inexplicáveis de comunicação de E/S em slots específicos
· Tensão na linha de 5V medida abaixo de 4,75V em um multímetro.
Quando o PS7 falha completamente, todo o rack fica sem energia. Eu carrego um 1771-PS7 reserva no meu caminhão.
O PS7 apresenta um padrão de falha distinto dependendo da tensão da rede elétrica. Em 120V/60Hz (América do Norte), os diodos retificadores tendem a falhar antes dos capacitores. Em 230V/50Hz (Europa, Oriente Médio), os capacitores do filtro de entrada falham primeiro — a tensão RMS mais alta exerce maior pressão sobre o dielétrico. Fornecido com certificações CE e UL em mente.
Os processadores 1785 utilizam uma bateria de lítio de 3,6 V (1770-XY) para manter o programa do usuário na SRAM quando a alimentação principal é desligada. Abaixo de aproximadamente 3,0 V, o processador ativa um LED de aviso de bateria fraca (BAT LED). Abaixo de 2,5 V, o processador fica sem memória.
O detalhe crucial: a bateria descarrega mais rapidamente quando o processador está ligado do que quando está desligado. Um 1785-L80B em funcionamento contínuo esgota a bateria em doze a dezoito meses — cerca de metade da vida útil da mesma bateria numa bateria sobressalente desligada.
Substitua a bateria de reserva a cada doze meses, seguindo um cronograma. Anote a data da substituição na parte interna da porta do painel com um marcador permanente. Já vi usinas perderem programas porque o gerente de manutenção presumiu que a bateria duraria cinco anos. Isso não acontece em um painel aquecido que funciona 24 horas por dia, 7 dias por semana.
Modelos de processadores específicos a serem observados:
· 1785-L80B — Processador completo com 256 KB de memória. Maior consumo de bateria devido à maior quantidade de SRAM. Verifique o LED BAT trimestralmente.
· 1785-L40B — Processador de gama média, 128 KB de memória. Autonomia da bateria ligeiramente superior à do L80B.
Quando o programa é perdido, você precisa de três coisas: o arquivo de backup (.RSP do RSLogix 5), o firmware correto do processador e uma conexão de internet ativa para fazer o download.
O módulo 1771-IBD utiliza isoladores ópticos que se degradam com o tempo. Após quinze a vinte anos, a taxa de transferência de corrente sofre deriva. A entrada deixa de detectar o estado DESLIGADO de forma confiável — a CPU interpreta um nível lógico 1 quando o dispositivo de campo está desenergizado. Substitua o módulo caso observe estados LIGADO fantasmas.
1771-OB (Saída com alimentação de 24 V CC) — Os arranjos de transistores Darlington falham em curto-circuito ou circuito aberto. Um curto-circuito na saída mantém a carga energizada mesmo quando a lógica indica DESLIGADO. O 1771-OB não possui fusível de saída. Mantenha peças de reposição.
1771-IXE (Entrada de Termopar/Milivolt) — Utiliza um ASIC híbrido personalizado que não é mais fabricado. Quando o ASIC falha, o módulo emite valores aleatórios ou trava em uma leitura fixa. Esses módulos estão ficando caros no mercado secundário porque o estoque de peças novas antigas está se esgotando.
O RSLogix 5 é a única maneira de programar e solucionar problemas da família PLC-5. A Rockwell parou de vender novas licenças há anos. A versão 8.20 é a última lançada — um aplicativo de 32 bits que roda no Windows 7 e no Windows 10 em modo de compatibilidade. O Windows 11 é instável.
Problemas comuns do RSLogix 5 em 2026:
· Comunicação DH+ via 1784-PCMK — O cartão PCMCIA está obsoleto. O suporte a drivers terminou com o Windows 7. Conversores USB para DH+ (1784-U2DHP) custam entre US$ 500 e US$ 1.200 e também foram descontinuados.
· Upload serial DF1 — Requer uma porta RS-232 física. Adaptadores USB com chipset FTDI são os mais confiáveis. Adaptadores com chipset Prolific causam corrupção aleatória de dados.
· Upload via Ethernet (1785-L80C/L80E) — O método mais confiável se o seu processador tiver Ethernet. Configure um IP estático, conecte-se diretamente com um cabo crossover e use o recurso Who Active.
· Corrupção de arquivo de programa — O RSLogix 5 usa um esquema de serialização. Se um arquivo .RSP carregado não for baixado de volta para a CPU, crie um novo arquivo e carregue primeiro as tabelas de dados e, em seguida, o programa separadamente.
Mantenha um laptop dedicado com Windows 7 ou Windows 10 de 32 bits e o RSLogix 5 instalado. Não permita que o departamento de TI o atualize. Não o conecte à internet.
Você eventualmente terá que emigrar. Aqui está um panorama realista.
O substituto nativo para PLC-5 é o ControlLogix — a série 1756-L8x. A Rockwell fornece um kit de ferramentas de migração que converte automaticamente a maior parte da lógica ladder. A lógica discreta simples é convertida sem problemas. Loops PID, instruções MSG e transferências de bloco (BTR/BTW) exigem retrabalho manual.
Custo: um único chassi ControlLogix, processador, fonte de alimentação e módulo de comunicação custa entre US$ 5.000 e US$ 8.000 (preço de tabela). A migração completa do gabinete para um sistema de médio porte (128 pontos de E/S) custa entre US$ 30.000 e US$ 60.000, incluindo peças e engenharia.
O CompactLogix (séries 5069-L3x ou 5069-L4x) é a alternativa de menor custo, custando entre US$ 2.000 e US$ 4.000 por processador. Os módulos de E/S 5069 custam cerca de 30% menos que os módulos 1756.
Concessões:
· O CompactLogix suporta menos pontos de E/S por chassi.
· Sem DH+ ou E/S remota integrada — requer módulos de comunicação explícitos.
· O backplane 5069 não suporta módulos adaptadores 1771 — todas as novas entradas e saídas são necessárias.
Para sistemas PLC-5 de pequeno a médio porte (menos de 128 pontos de E/S), o CompactLogix é a escolha mais sensata. Para sistemas grandes com um número significativo de E/S analógicas ou redes ControlNet/RIO existentes, a solução ControlLogix evita dores de cabeça com a integração.
Alguns fornecedores anunciam a migração para um PAC como uma substituição direta. Não é. O backplane, as E/S, a fonte de alimentação e o ambiente de programação são todos alterados. A única coisa que você mantém é a fiação de campo. Considere no orçamento a substituição completa do sistema.
Componentes PLC-5 e 1771 novos e antigos estão desaparecendo da distribuição tradicional. A Rockwell não os fabrica mais. O estoque restante está na rede de distribuidores independentes e de excedentes.
Sua melhor estratégia de fornecimento: compre de um especialista em peças de reposição para automação industrial com estoque testado. Na tztechio.com, a categoria Allen-Bradley oferece processadores PLC-5 selecionados, módulos de E/S 1771, fontes de alimentação e chassis — incluindo processadores 1785-L80B e 1785-L40B, módulos de E/S 1771-IBD e 1771-OB e módulos difíceis de encontrar, como a entrada de termopar 1771-IXE. Peças para PLCs de outras plataformas legadas também estão disponíveis.
Se você realiza manutenção em sistemas PLC-5, o fornecimento fica mais restrito a cada trimestre. Pedido prioritário:
1. Fonte de alimentação 1771-PS7 — Ponto de falha mais comum. Mantenha duas unidades em estoque por chassi ativo.
2. Processador 1785-L80B ou L40B — Uma CPU sobressalente para cada dois sistemas. Compre unidades testadas com circuito de bateria de reserva verificado.
3. Baterias 1770-XY — Compre uma caixa com doze unidades. Troque-as a cada doze meses em todos os sistemas.
4. 1771-IBD e 1771-OB — Dois de cada por sistema. Maior taxa de falhas entre os módulos de E/S.
5. Módulos de entrada analógica 1771-IXE ou similares — Uma peça sobressalente por tipo de módulo. Os mais difíceis de encontrar.
6. Chassi 1771 — Um backplane sobressalente por tamanho de sistema. Um chassi rachado exige a troca completa da fiação.
7. Mídia de instalação e licença do RSLogix 5 — Se você não a possui, adquira uma cópia licenciada agora mesmo. Quando seu laptop de programação quebrar, você não poderá configurar um novo.
O PLC-5 não vai voltar. A Rockwell não vai relançá-lo. A cada dia que passa, as peças de reposição ficam mais difíceis de encontrar e mais caras. O gerente da fábrica que diz "vamos migrar no ano que vem" vem dizendo isso há cinco anos. A CPU do skid de refrigeração que eu troquei às 23h daquela terça-feira era a mesma que a fábrica planejava migrar em 2019.
Guarde peças de reposição. Troque as baterias. Faça a manutenção do seu laptop RSLogix 5. E quando surgir o orçamento para a migração, faça-a antes que o PLC-5 falhe — não depois. Uma migração controlada é sempre melhor do que uma substituição emergencial.
-------------------------------------------------------------------------------------------------------------------
