Tipos e seleção de sensores industriais: proximidade, fotoelétricos, de pressão e muito mais.

Introdução

Os sensores são os olhos e ouvidos da automação industrial. Sem sensores, um CLP (Controlador Lógico Programável) não consegue saber se um produto está na posição correta, se um tanque está cheio ou se um motor está superaquecendo. Escolher o sensor certo para cada aplicação é crucial: o sensor errado leva a paradas na produção, acionamentos falsos ou riscos à segurança.

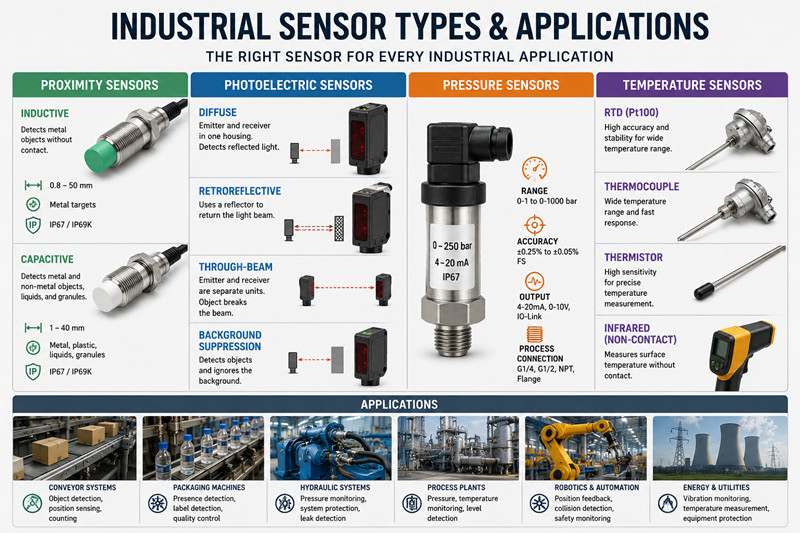

Este guia aborda os tipos mais comuns de sensores industriais — sensores de proximidade, sensores fotoelétricos, sensores de pressão e sensores de temperatura — seus princípios de funcionamento, especificações principais e uma comparação entre marcas. Bently Nevada, Honeywell, Pepperl+Fuchs, e Keyence.

Sensores de proximidade

Sensores de proximidade detectam a presença ou ausência de um objeto sem contato físico. Eles são a base da automação industrial, utilizados para detecção de posição, contagem e controle de processos.

Sensores de proximidade indutivos

Sensores indutivos detectam objetos metálicos gerando um campo eletromagnético. Quando um alvo metálico entra nesse campo, as correntes parasitas reduzem a amplitude da oscilação, acionando a saída de um interruptor.

Especificações principais:

· Distância de detecção: 0,8 mm - 50 mm (varia conforme o tamanho do alvo e o modelo do sensor)

· Alvo: Metais ferrosos e não ferrosos (aço, alumínio, latão)

· Saída: PNP (fonte) ou NPN (dreno), NO ou NC

· Proteção: Padrão IP67, IP69K para lavagem de alta pressão.

Sensores de proximidade capacitivos

Sensores capacitivos detectam alvos metálicos e não metálicos (plásticos, líquidos, grânulos) medindo as mudanças na capacitância entre o eletrodo do sensor e o alvo.

Especificações principais:

· Distância de detecção: 1 mm - 40 mm

· Alvo: Metais, plásticos, madeira, papel, vidro, líquidos

· Capaz de detectar níveis dentro de recipientes não metálicos

· Mais sensível a fatores ambientais (umidade, poeira)

Sensores de proximidade magnéticos (interruptor Reed / efeito Hall)

· Interruptores de lâmina: baseados em contato, ativados por ímã permanente. Simples e baratos.

· Sensores de efeito Hall: de estado sólido, detectam alterações no campo magnético. Sem desgaste por contato, maior vida útil.

Sensores fotoelétricos

Os sensores fotoelétricos utilizam um feixe de luz (normalmente infravermelho ou LED vermelho) para detectar objetos. Eles oferecem distâncias de detecção maiores do que os sensores indutivos/capacitivos e podem detectar objetos transparentes, etiquetas e diferenças de cor.

Sensores fotoelétricos difusos (autônomos)

Emissor e receptor em um único invólucro. A luz é refletida pelo alvo de volta para o receptor. Alcance: 50 mm - 3 m. Ideal para: detectar a presença de qualquer objeto a curta distância.

Sensores fotoelétricos retrorefletivos

Emissor e receptor em um único invólucro. Refletor posicionado em frente. O objeto bloqueia o feixe refletido. Alcance: até 15 m. Ideal para: detecção de longo alcance e detecção de objetos claros/transparentes.

Sensores fotoelétricos de feixe passante

Emissor e receptor são unidades separadas. O objeto interrompe o feixe. Alcance: até 60 m. Ideal para: máxima precisão, contagem e detecção de objetos pequenos.

Sensores de Supressão de Fundo (BGS)

Sensores difusos avançados com medição de distância integrada. Ignoram objetos de fundo. Ideal para: detectar objetos contra uma esteira transportadora ou estrutura de máquina.

Especificações principais:

· Fonte de luz: LED vermelho (visível), LED infravermelho, laser (precisão)

· Tempo de resposta: 0,1 ms - 50 ms (laser: <0,1 ms)

· Saída: PNP/NPN, Digital ou Analógica

· Proteção: IP67 / IP69K para a indústria alimentícia

Sensores de pressão

Sensores de pressão medem a força por unidade de área exercida por um fluido (líquido ou gás). Eles são essenciais para sistemas hidráulicos, controles pneumáticos, monitoramento de processos e sistemas de segurança.

Tipos de Medição de Pressão

· Pressão manométrica: Relativa à pressão atmosférica (0 bar = atmosférica). Mais comum.

· Pressão absoluta: Relativa ao vácuo perfeito. Usada para medições barométricas.

· Pressão diferencial: diferença entre dois pontos de pressão. Utilizada para monitoramento de filtros e medição de vazão.

· Manômetro selado: Referência pré-ajustada a 1 atm (nível do mar). Utilizado em aeronaves e na indústria aeroespacial.

Tecnologias de sensores de pressão

· Sensor de deformação/Piezoresistivo: Diafragma metálico com sensor de deformação integrado. Adequado para altas pressões (até 1000 bar).

· Película fina: Extensômetro integrado ao diafragma. Excelente estabilidade a longo prazo. Mais comum para uso industrial.

· Capacitivo: O diafragma de cerâmica ou metal altera a capacitância. Excelente para baixa pressão e vácuo.

· Piezoelétrico: Gera carga quando submetido a tensão. Utilizado para medição de pressão dinâmica (martelo hidráulico, sistemas pulsantes).

Especificações principais:

· Faixa de pressão: 0-1 bar a 0-1000 bar (manométrica ou absoluta)

· Saída: 4-20mA (loop de corrente, padrão da indústria), 0-10V, IO-Link

· Precisão: ±0,25% a ±0,05% da escala completa

· Conexão de processo: G1/4, G1/2, NPT, flange

Sensores de temperatura

RTD (Detector de Temperatura de Resistência)

Utiliza resistência de platina (normalmente Pt100). Precisão: ±0,1°C a ±0,5°C. Faixa de temperatura: -200°C a +600°C. Ideal para: medições de precisão e ampla faixa de temperatura.

Termopar

Dois metais diferentes unidos em uma junção. Gera tensão proporcional à temperatura. Faixa de temperatura: -270 °C a +2300 °C. Ideal para: temperaturas extremamente altas e resposta rápida.

Termistor

Material semicondutor com resistência dependente da temperatura. Faixa de temperatura: -100 °C a +300 °C. Ideal para: aplicações de baixo custo e alta sensibilidade.

Sensores de temperatura infravermelhos (sem contato)

Mede a radiação infravermelha emitida. Faixa de medição: -40°C a +3000°C. Ideal para: objetos em movimento, áreas perigosas e pontos de medição inacessíveis.

Comparação de marcas de sensores

· Bently Nevada (Baker Hughes): O padrão ouro em proteção contra vibração e em máquinas nos setores de petróleo e gás, geração de energia e indústria pesada. A série 3300 XL é o sensor de proximidade mais utilizado em equipamentos rotativos no mundo todo.

· Honeywell: Amplo portfólio que abrange pressão, temperatura, vazão e força. Os sensores de pressão da série PX2 são padrão da indústria para sistemas hidráulicos. Excelentes para automação de processos e gerenciamento predial.

· Pepperl+Fuchs: Especialista alemã em sensores. Líder mundial em sensores intrinsecamente seguros e à prova de explosão para as indústrias química, farmacêutica e de petróleo e gás. Qualidade de construção excepcional para automação industrial.

· Keyence: Líder japonesa em tecnologia de inspeção. Sensores de visão e medidores de perfil a laser de última geração. A série IV3 oferece inspeção precisa e de alta velocidade para embalagens e montagem eletrônica.

Seleção de sensores: 5 parâmetros-chave

1. Distância de detecção e material alvo

Sensores indutivos detectam apenas metais (use sensores capacitivos ou fotoelétricos para não metais). Meça a folga real — use sensores com 1,5 a 2 vezes a distância de detecção necessária para garantir a margem de segurança.

2. Tipo de saída

PNP (fonte) é padrão na Europa e na Ásia. NPN (dreno) é comum no Japão e em sistemas Allen Bradley. Verifique a compatibilidade da placa de entrada do seu CLP. Considere a saída analógica (4-20 mA, 0-10 V) para monitoramento de processos.

3. Condições Ambientais

Classificação IP67/IP69K para lavagem. À prova de explosão (ATEX/IECEx) para áreas classificadas. Temperaturas extremas exigem sensores com classificação além da faixa operacional. A exposição a produtos químicos exige materiais compatíveis em contato com o fluido.

4. Tempo de resposta

Contagem de alta velocidade ou detecção rápida de peças (<1 ms): Utilize sensores fotoelétricos a laser ou de efeito Hall. Detecção padrão (10-50 ms): Utilize sensores fotoelétricos de LED ou indutivos.

5. Protocolo de Comunicação

Tradicional: E/S discreta (PNP/NPN). Moderno: IO-Link (configuração fácil, dados de diagnóstico), PROFINET, EtherNet/IP. Escolha sensores compatíveis com o ecossistema do seu CLP.

Conclusão

A seleção do sensor correto exige a adequação do princípio de detecção ao material-alvo, ao ambiente e aos requisitos de desempenho. Para proteção de equipamentos rotativos, a Bently Nevada é líder incontestável. Para automação de processos e medição de pressão, a Honeywell oferece o portfólio mais abrangente. A Pepperl+Fuchs se destaca em sensores para áreas classificadas. A Keyence domina o mercado de inspeção de alta velocidade e controle de qualidade baseado em visão computacional.

Perguntas frequentes

P: Qual a diferença entre sensores PNP e NPN?

A: Sensores PNP fornecem corrente (a corrente flui do sensor para a carga). Sensores NPN drenam corrente (a corrente flui da carga para o sensor). Escolha com base no tipo de placa de entrada do seu CLP: placas de entrada PNP requerem sensores PNP, placas de entrada NPN requerem sensores NPN.

P: Os sensores indutivos conseguem detectar objetos não metálicos?

R: Não. Sensores indutivos detectam apenas metais condutores ou ferromagnéticos. Para materiais não metálicos (plásticos, madeira, líquidos), utilize sensores capacitivos, sensores fotoelétricos ou sensores ultrassônicos.

P: O que significa IP67?

A: Classificação IP (Índice de Proteção): Primeiro dígito = proteção contra partículas sólidas (6 = à prova de poeira). Segundo dígito = proteção contra líquidos (7 = imersão até 1 m por 30 minutos). IP69K adiciona proteção contra lavagem sob alta pressão e alta temperatura.

P: O que é IO-Link?

A: IO-Link é um protocolo de comunicação ponto a ponto padronizado (IEC 61131-9) para sensores inteligentes. Ele permite configuração remota, leitura de dados de diagnóstico e fácil substituição de sensores sem a necessidade de recablagem. É um padrão cada vez mais comum na automação moderna.

P: Como escolher entre um sensor de proximidade e um sensor fotoelétrico?

A: Use sensores de proximidade quando: o alvo for de metal, a distância de detecção for curta (<50 mm), ambiente sujo, alta frequência de comutação. Use sensores fotoelétricos quando: o alvo não for metálico, for necessária uma distância maior, houver detecção de objetos transparentes ou for necessária discriminação de cores.
