Como migrar um PLC legado para um sistema moderno sem interromper a produção
Você recebeu a ligação. O PLC-5 na Baía 3 começou a apresentar falhas intermitentes no processador, e as peças de reposição que você estocou em 2019 acabaram. A Rockwell descontinuou a série de E/S 1771 em 2018. O técnico que programou essa linha se aposentou há três anos, e a documentação está guardada em uma pasta com manchas de café em todas as páginas. A gerência quer a linha funcionando até segunda-feira.
Esse cenário se repete em fábricas nas Américas, Europa e Oriente Médio todas as semanas. A base instalada de PLCs legados — PLC-5, SLC-500, S7-300, Modicon 984 — chega a milhões. Esses sistemas ainda executam processos críticos. E também são relógios. Migrar um deles sem interromper a produção é o projeto de maior risco que a maioria dos engenheiros de automação enfrentará na vida.

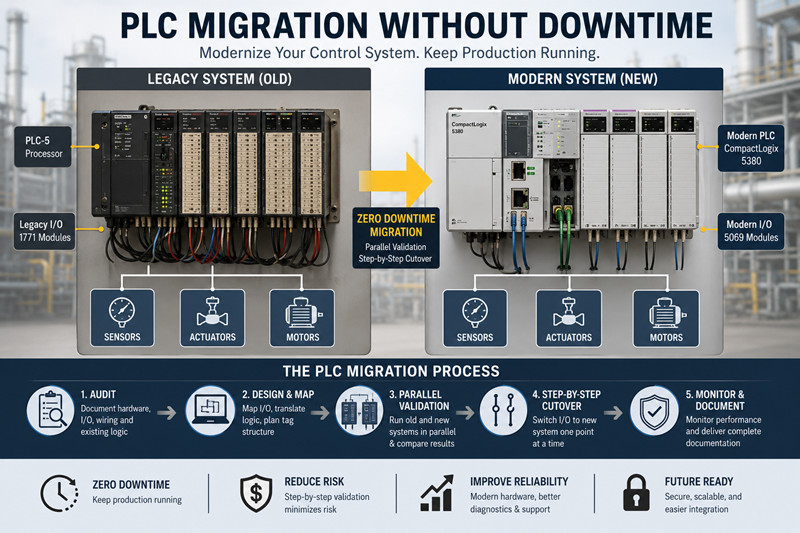

Este guia descreve todo o processo de migração — da auditoria à implementação — com os passos específicos que mantêm sua linha funcionando.
Se o sistema funciona, por que mexer nele? Três razões, e elas pioram quanto mais você espera:
Primeiro, a disponibilidade de peças. Quando a Rockwell descontinuou a plataforma PLC-5, o mercado secundário absorveu a demanda — mas, em 2026, processadores 1785-L80E testados e funcionando custavam de US$ 8.000 a US$ 14.000 no eBay. Isso é mais do que um controlador CompactLogix novo. As CPUs Siemens S7-300 (315-2DP, 317-2DP) ainda são negociadas ativamente no tztechio.com/siemens, mas os preços sobem a cada trimestre à medida que a oferta diminui.
Em segundo lugar, a responsabilidade em cibersegurança. Os PLCs legados são anteriores à segurança de rede moderna. Sem TLS, sem controle de acesso baseado em funções, sem atualizações seguras de firmware. Um PLC-5 conectado à rede da fábrica por meio de uma ponte Ethernet não documentada é um ponto vulnerável prestes a ser atingido. Sob a norma NIS2 na UE e estruturas semelhantes que estão surgindo na Arábia Saudita e nos Emirados Árabes Unidos, as fábricas enfrentam prazos de conformidade que o hardware legado não consegue cumprir.
Em terceiro lugar, a fricção na integração. Seu ERP precisa de contagens de produção. Seu MES precisa de tempos de ciclo. Seu CMMS precisa de horas de funcionamento. Obter esses dados de um PLC-5 significa conversores Modbus, wrappers OPC e uma chamada de suporte para um integrador de sistemas que cobra por hora. Um controlador moderno fornece esses dados nativamente via MQTT ou OPC UA.
Substituição completa — Desligar a fábrica, remover os painéis e instalar tudo novo. Cronograma de engenharia mais rápido. Maior custo em termos de perda de produção. Viável apenas se houver uma parada programada na fábrica com duração suficiente para absorver o trabalho.
Transição a quente — Execute os sistemas antigo e novo em paralelo. Conecte os dispositivos de campo aos blocos de terminais acessíveis por ambos os sistemas. Valide a lógica do novo CLP em relação ao comportamento do sistema antigo e, em seguida, alterne um ponto de E/S por vez. Tempo de inatividade zero. Alto esforço de engenharia. Esta é a abordagem para processos contínuos: plantas químicas, tratamento de água, siderúrgicas, qualquer atividade que não possa ser interrompida.
Migração faseada — Converta uma seção do processo por vez. Uma linha de embalagem com seis máquinas migra máquina por máquina. Uma estação de tratamento de efluentes migra primeiro o tratamento primário e depois o secundário. Apresenta menor risco do que a substituição completa e menor custo de engenharia do que a migração a quente. Funciona bem quando o processo possui subseções naturais.
A escolha deve ser baseada em dois fatores: o custo de uma hora de inatividade e se o seu processo pode ser fisicamente interrompido sem danificar o equipamento ou o produto.
O erro mais caro na migração de PLCs é encomendar o hardware com base nos desenhos originais. Esses desenhos estavam errados no dia do comissionamento e só pioraram com o tempo.
Percorra fisicamente o painel. Fotografe cada placa. Registre os números de peça e as revisões de firmware. Conte os slots livres. Mapeie cada fio do terminal de campo até o terminal do módulo de E/S. Este é um trabalho tedioso e inegociável. Um único circuito de 4–20 mA não documentado, conectado a um canal livre que ninguém se lembrou, arruinará seu fim de semana de transição.
Para um rack PLC-5 típico com 10 placas de E/S, reserve de 8 a 12 horas para a auditoria física. Use um tablet com uma planilha, não papel. Anexe fotos a cada linha. Anotações como "Terminal 14 do TB3 — parece ser um sinal de 24V, a etiqueta do fio indica PSH-207, o traçado no diagrama P&ID é P-104" valem ouro seis semanas depois, quando você estiver fazendo o comissionamento.
A lista de entradas e saídas é a parte fácil. A tradução da lógica é onde os projetos descarrilam.
Os programas PLC-5 usam endereçamento octal e tabelas de dados fixas. Os programas S7-300 usam endereçamento absoluto com blocos de dados. Nenhum deles se adapta facilmente a um sistema moderno baseado em tags. Um conjunto de códigos que lê XIC I:012/03 BST XIO B3:0/5 NXB XIC N7:10/0 BND OTE O:015/07 precisa se tornar algo que um eletricista de manutenção ainda consiga entender às 3 da manhã.
O processo de mapeamento:
· Extraia o programa completo do processador antigo usando o software de programação original (RSLogix 5, SIMATIC STEP 7, Modsoft). Você precisará de uma máquina virtual com Windows XP para a maioria desses softwares.
· Imprima o programa em PDF. Sim, em papel — ou pelo menos em PDF com função de busca. Você vai consultá-lo centenas de vezes.
· Identifique todas as tabelas de dados e suas finalidades. O que são N7:0 a N7:50? Quais são bits de alarme? Quais são parâmetros de receita? Quais são cálculos intermediários?
· Crie uma planilha de referência cruzada: endereço antigo → novo nome da etiqueta → novo tipo de dados → qualquer conversão necessária. Planeje convenções de nomenclatura de etiquetas que sua equipe de manutenção possa seguir.
· Traduza a lógica passo a passo. Existem ferramentas de tradução automatizadas (como o Migration Toolkit da Rockwell e o assistente de migração do TIA Portal da Siemens), mas reserve pelo menos 40% do orçamento total do programa para verificação e correção manual.
Você tem duas opções para conectar a fiação de campo ao novo sistema:
Substitua tudo — Remova o chassi antigo e as placas de E/S, instale o novo sistema e conecte toda a fiação de campo em novos blocos de terminais. Esta é a solução mais limpa e duradoura. Requer que todos os fios sejam etiquetados, desconectados e reconectados corretamente. Reserve de 2 a 4 horas por placa de E/S para uma equipe de duas pessoas.
Use hardware de conversão — Adaptadores de terceiros permitem conectar um controlador moderno a racks de E/S legados. A ProSoft Technology, por exemplo, fabrica adaptadores EtherNet/IP para RIO que permitem que um CompactLogix controle as E/S 1771 existentes. Isso economiza semanas de recabeamento. A desvantagem: você mantém placas de E/S de 30 anos em funcionamento e, quando uma delas falha, você precisa voltar a procurar peças no mercado de usados.
Na maioria dos projetos, substitua as E/S. A abordagem de conversão de hardware faz sentido quando você tem centenas de pontos de E/S em áreas à prova de explosão, onde a refiação exige permissões para trabalho a quente, monitoramento de gases e, de qualquer forma, um desligamento do sistema. Mas se a fiação de campo for acessível, encare o problema e substitua-a.
Sistemas HMI legados — PanelView Standard, OP7/OP17, instalações antigas do Wonderware — raramente sobrevivem intactos a uma migração. Os drivers de comunicação não existem para o novo controlador.
Se as telas da IHM forem simples (resumo de alarmes, tendências, botões de iniciar/parar), reescrevê-las no ambiente nativo da IHM da nova plataforma leva de 40 a 80 horas de engenharia. Essa geralmente é a decisão correta.
Se a interface homem-máquina (IHM) for complexa (painéis frontais proprietários, scripts extensos, telas validadas por órgãos reguladores para aplicações farmacêuticas/FDA), considere manter a IHM e usar um gateway de protocolo para fazer a ponte entre a antiga e a nova. O Kepware ou o Ignition podem traduzir entre o protocolo nativo do novo controlador e o protocolo esperado pela IHM antiga.
Na América do Norte, a maioria dos sistemas legados são da Allen-Bradley. A disponibilidade de técnicos aposentados com conhecimento em RSLogix 5 é maior do que em qualquer outro lugar do mundo — mas eles cobram de acordo. Se você estiver em Houston, Calgary ou Detroit, pode contratar essa expertise. Se estiver em Dammam ou Dubai, planeje suporte remoto.
Na Europa e no Oriente Médio, os sistemas Siemens S5 e S7-300/400 dominam o mercado de computadores legados. O S5 foi descontinuado em 2006, mas ainda é utilizado em plantas químicas e usinas de energia. A migração do S5 para o S7-1500 ou o TIA Portal requer o software STEP 5 original e os cabos de programação PG, que não são fabricados há 15 anos. Certifique-se de ter esses cabos em mãos antes de começar.
Essa é a técnica que diferencia migrações bem-sucedidas daquelas que acabam sendo usadas como estudos de caso em *Engenharia de Controle* por motivos equivocados.
Conecte os PLCs antigo e novo às E/S de campo através de blocos de terminais intermediários. Ambos os sistemas leem as entradas simultaneamente. Ambos os sistemas executam sua lógica. Mas apenas o sistema antigo aciona as saídas.
Agora execute o processo. Compare o estado interno de ambos os sistemas a cada varredura. Os valores calculados são idênticos? Se uma entrada analógica indicar 4,17 mA no sistema antigo e 4,16 mA no novo, observe a diferença, mas não se preocupe — os módulos de entrada analógica apresentam pequenas variações de calibração. Se o sistema antigo indicar que a bomba está funcionando e o novo indicar que está parada, identifique a discrepância antes de fazer a troca.
Alugue ou compre um analisador de protocolos (o Wireshark com o analisador apropriado funciona para a maioria dos protocolos) e capture ambas as redes durante um ciclo de produção completo. Crie um script que compare as saídas que o novo sistema *teria gerado* com as saídas que o sistema antigo *realmente gerou*. Qualquer discrepância indica um erro na sua tradução ou uma característica não documentada do programa original que você precisa preservar.
Espere que esta fase de validação leve de 1 a 2 semanas de execução paralela em um processo contínuo. Você está procurando por casos extremos raros — a cascata de alarmes que só é acionada durante uma condição específica de falha, o intertravamento que só é ativado quando duas válvulas estão em posições específicas simultaneamente.
Mesmo com validação paralela, o momento da transição apresenta riscos. Prática padrão: agende a transição para o início de uma janela de manutenção, não para o final. Se algo der errado, você pode reverter para o sistema antigo e tentar novamente na próxima janela.
A sequência de transição:
1. Confirme se ambos os sistemas estão íntegros e sincronizados.
2. Troque uma saída não crítica (uma luz indicadora, um sinalizador) para o novo sistema.
3. Verifique o comportamento correto por 5 minutos.
4. Alternar uma saída crítica, porém redundante (Bomba A), enquanto a Bomba B lida com a carga.
5. Verifique o comportamento correto por 15 minutos.
6. Desative todas as saídas restantes.
7. Monitore durante um ciclo de produção completo antes de declarar o sucesso.
Mantenha o sistema antigo ligado e conectado por pelo menos uma semana após a migração. Se a produção apresentar algum problema às 2h da manhã de terça-feira, a capacidade de reverter para o sistema antigo em 30 segundos compensa o espaço ocupado no painel.
Após a migração ser concluída com sucesso, documente:
· A nova lista de E/S com números de fios e designações de terminais.
· O banco de dados de tags com descrições
· A estrutura do programa (tarefas, programas, rotinas e o que cada um faz)
· Diagrama da arquitetura de rede
· A referência cruzada de endereços antigos para novas etiquetas
· Resultados dos testes de comissionamento
· Um guia de resolução de problemas escrito para a chamada de manutenção das 3 da manhã.
O próximo engenheiro que trabalhar neste sistema não será você. Ele não se lembrará por que o FC42 lida com o laço de controle em cascata de forma diferente de todos os outros blocos PID do programa. Ele não saberá que a saída O:015/07 foi renomeada para PumpBay3_Start e por que a tag de alarme é Alarm_Bay3_PSH207_HiHi. Forneça a ele a documentação que você gostaria de ter tido quando começou.
· Custo de engenharia: US$ 25.000 a US$ 80.000 para uma migração de médio porte (200 a 500 pontos de E/S), dependendo da complexidade lógica e do escopo da IHM (Interface Homem-Máquina).
· Custo do hardware: Varia conforme a plataforma. Migração baseada em CompactLogix (controlador + chassi + E/S): US$ 8.000 a US$ 20.000. Migração baseada em S7-1500: US$ 6.000 a US$ 18.000. Migração baseada em Beckhoff: US$ 4.000 a US$ 12.000.
· Peças usadas no mercado secundário: Processadores PLC-5 de US$ 8.000 a US$ 14.000; Módulos de E/S 1771 de US$ 400 a US$ 2.000; CPUs S7-300 de US$ 1.200 a US$ 4.500. Disponíveis em tztechio.com/plc enquanto durarem os estoques.
· Prazo de entrega: A maioria dos PLCs modernos será enviada em 2 a 6 semanas em 2026. A restrição geralmente se deve às horas de engenharia, e não à disponibilidade do hardware.
Quanto tempo demora uma migração típica de PLC?
Da auditoria à entrega final, são necessárias de 8 a 16 semanas para um sistema com 200 a 500 pontos de E/S. A migração física em si leva de 4 a 12 horas, se bem planejada. A maior parte do tempo é dedicada à engenharia: tradução do programa, reescrita da interface homem-máquina (IHM) e testes.
Posso migrar para uma marca diferente?
Sim, mas o esforço de engenharia praticamente dobra. A migração de uma marca para outra (de um PLC-5 para um Siemens S7-1500, ou de um S7-300 para um CompactLogix) significa que não será possível reutilizar as telas HMI existentes, haverá diferentes convenções de cabeamento de E/S e diferentes paradigmas de programação. Vale a pena se você estiver padronizando sua planta com uma única marca, mas planeje seu orçamento de acordo.
E se eu não conseguir encontrar o programa original?
Se o programa for perdido do laptop, mas ainda estiver em execução no processador, a maioria dos PLCs antigos permite o upload. O programa carregado não terá comentários nem nomes de tags — você receberá os endereços brutos, sem nenhuma documentação. Isso adiciona uma fase de engenharia reversa complexa. Reserve de 3 a 6 semanas extras para que um técnico descubra a função de cada circuito, rastreando a fiação de campo e comparando-a com os diagramas de tubulação e instrumentação (P&IDs).
Preciso atualizar o painel de controle?
No mínimo, você precisa montar o novo chassi do CLP e os blocos de terminais. Se o painel estiver limpo, tiver espaço e a fonte de alimentação suportar a carga do novo hardware, você pode manter o gabinete. Se o painel tiver 30 anos, com isolamento de fios degradado e modificações não documentadas de um inquilino anterior, substitua-o. Um novo gabinete de aço inoxidável custa entre US$ 1.500 e US$ 4.000 e elimina um possível ponto de falha futuro.
E quanto aos sistemas de segurança?
Se o seu sistema legado lida com funções de segurança (paradas de emergência, cortinas de luz, detecção de gás), a migração deve ser avaliada em relação aos requisitos atuais do nível de integridade de segurança (SIL). Um PLC-5 executando lógica de segurança sob os padrões da década de 1990 quase certamente não atende aos requisitos da norma IEC 61511 atualmente. Inclua no orçamento um PLC dedicado à segurança (GuardLogix, Siemens F-CPU, série Pilz PSS) como parte da migração. Consulte tztechio.com/industrial-automation para obter informações sobre PLCs com classificação de segurança disponíveis em estoque.
Existe algum programa de subsídios ou incentivos para imigração?
Algumas regiões oferecem subsídios para eficiência energética que cobrem melhorias na automação. Na UE, o programa Horizonte Europa financia projetos de digitalização industrial. Na Arábia Saudita, o Programa Nacional de Desenvolvimento Industrial e Logística (NIDLP) apoia a modernização de fábricas. Consulte a autoridade de desenvolvimento industrial local — a candidatura ao subsídio dá trabalho, mas uma cobertura de 20 a 40% dos custos altera o cálculo do retorno do investimento.
-----------------------------------------------------------------------------------------------------------------
