Introdução

Os PLCs são projetados para serem confiáveis. Quando um deles falha, o impacto na produção é imediato e dispendioso. No entanto, a maioria das falhas em PLCs decorre de algumas causas recorrentes — a maioria das quais um técnico qualificado pode diagnosticar e resolver sem a necessidade de substituir o controlador.

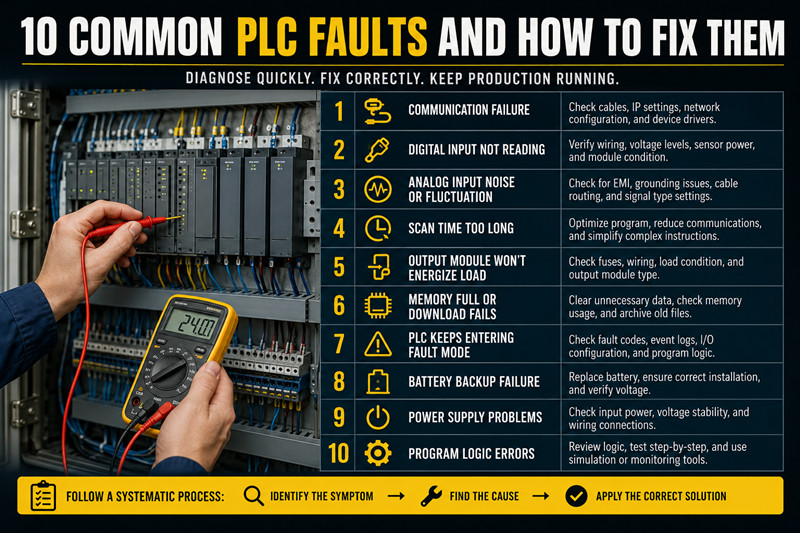

Este guia aborda os dez problemas mais comuns de CLP (Controlador Lógico Programável) encontrados em ambientes industriais, com etapas práticas de solução de problemas que você pode aplicar hoje mesmo.

1. Falha na comunicação do CLP

Sintomas: O CLP para de responder à IHM, o computador de programação não consegue se conectar à internet e os dispositivos de rede desaparecem do barramento.

Causas comuns:

· Cabo Ethernet solto ou danificado

· Configuração incorreta do endereço IP

· Incompatibilidade de duplex em switches de rede

· Falha do driver na porta do PLC

Etapas de resolução de problemas:

1. Verifique as conexões físicas dos cabos no CLP e no switch.

2. Verifique se o endereço IP corresponde à configuração do projeto (teste de ping).

3. Certifique-se de que as configurações da porta do switch de rede correspondam ao PLC (negociação automática versus velocidade fixa).

4. Reinicie o CLP e o interruptor.

5. Se estiver usando comunicação serial RS-232/RS-485, verifique a taxa de transmissão (baud rate) e as configurações de paridade.

2. Entrada digital não está sendo lida.

Sintomas: O LED de entrada no módulo está apagado quando o sensor está ativo, ou a entrada permanece permanentemente ligada.

Causas comuns:

· Nível de tensão incorreto (24V CC vs. 110V CA confundidos)

· Módulo de entrada com falha

· Erro de fiação ou terminal solto

· Problema na fonte de alimentação do sensor

Etapas de resolução de problemas:

6. Meça a tensão real no terminal de entrada com um multímetro.

7. Verifique se o sensor está energizado (verifique os indicadores LED nos sensores de proximidade).

8. Troque o módulo de entrada por um módulo que você saiba que está funcionando para descartar uma falha de hardware.

9. Verifique se o tipo de sensor (PNP ou NPN para sensores CC) corresponde à configuração do módulo.

3. Flutuação ou ruído na entrada analógica

Sintomas: O valor de entrada analógica oscila erraticamente, apresenta valores negativos irreais ou sofre deriva ao longo do tempo.

Causas comuns:

· Interferência eletromagnética (EMI) proveniente de inversores de frequência ou motores próximos.

· problemas de loop de terra

· Os cabos de sinal correm ao lado dos cabos de energia.

· Problema de potência de loop de 4-20mA

Etapas de resolução de problemas:

10. Separe os cabos de sinal dos cabos de alimentação por pelo menos 15 centímetros (6 polegadas).

11. Use cabo de par trançado blindado para sinais analógicos.

12. Verifique se a alimentação de 24 V CC para o transmissor está estável.

13. Verifique se o tipo de sinal do módulo analógico (0-10V, 4-20mA) corresponde ao sensor.

14. Adicione um valor de filtro no programa do CLP para atenuar o ruído (a maioria dos softwares de CLP permite filtragem de entrada).

4. Tempo de varredura do PLC muito longo

Sintomas: As atualizações de saída apresentam atraso perceptível, a resposta da máquina parece lenta e os temporizadores parecem imprecisos.

Causas comuns:

· O programa cresceu demais sem otimização.

· Tráfego de comunicação excessivo na rede

· Instruções excessivamente caras (loops PID complexos, trigonometria)

· O filtro de entrada analógica está configurado com um nível muito alto.

Etapas de resolução de problemas:

15. A maioria dos softwares de CLP inclui um monitor de tempo de varredura — verifique-o primeiro.

16. Mova as instruções de comunicação para fora da varredura principal do programa (use tarefas periódicas).

17. Reduzir o número de mensagens em EtherNet/IP ou PROFINET.

18. Simplificar ou dividir sub-rotinas grandes

19. Considere um processador mais rápido se o tempo de varredura exceder 20 ms em aplicações com restrições de tempo.

5. O módulo de saída não consegue energizar a carga.

Sintomas: O LED de saída acende, mas a carga não ativa.

Causas comuns:

· Fusível queimado no módulo de saída

· A condição de sobrecarga acionou a proteção térmica.

· Erro de fiação (fio comum não conectado)

· Falha na saída do semicondutor (para módulos de estado sólido)

Etapas de resolução de problemas:

20. Verifique o estado do fusível no módulo (a maioria dos módulos possui indicadores de fusível visíveis).

21. Meça a tensão no terminal de saída enquanto o liga.

22. Verifique se a carga não está em circuito aberto (desconecte e meça a resistência).

23. Para saídas de relé, ouça o clique do relé — se não houver nenhum, a bobina está defeituosa.

24. Verifique se o tipo de saída (fonte vs. dreno) corresponde à fiação da sua carga.

6. Memória do CLP cheia ou o programa não baixa

Sintomas: O download falha devido a um erro de memória, não é possível adicionar novas instruções e a atualização do firmware é rejeitada.

Causas comuns:

· Código de programa ou tabelas de dados que ultrapassaram a capacidade da memória da CPU

· Registros de tendências acumulados, dados de receitas ou dados históricos que consomem memória.

25. Arquivo de projeto corrompido

Etapas de resolução de problemas:

26. Abra o programa no ambiente de desenvolvimento e verifique o uso de memória.

27. Limpar registros de tendências, dados históricos e arquivos de receitas não essenciais da CPU

28. Arquive o projeto atual e compare os tamanhos dos arquivos — o excesso indica dados recuperáveis.

29. Se for necessário atualizar o firmware, faça um backup do projeto primeiro, depois atualize o firmware e, em seguida, recarregue.

30. Como último recurso, restaure as configurações de fábrica e reinstale o sistema a partir de um backup limpo.

7. O CLP continua entrando em modo de falha.

Sintomas: O controlador exibe o indicador de falha, o programa para, o código de falha é exibido na CPU ou na IHM.

Causas comuns:

· Erro na lógica do programa causando falha de travamento

· Falha de hardware (CPU, módulo ou fonte de alimentação)

· Queda de tensão da fonte de alimentação durante a operação

· Incompatibilidade de E/S entre o programa e o hardware real

Etapas de resolução de problemas:

31. Anote o código de falha imediatamente — consulte a documentação do fabricante.

32. Os códigos de falha comuns indicam: sobrecarga de saída (F49 em Allen Bradley), incompatibilidade de configuração de E/S (016h em Siemens), tempo limite do watchdog.

33. Verifique o registro de eventos no software de programação para eventos anteriores.

34. A falha é travada ou não travada? Falhas não travadas geralmente indicam um problema na lógica do programa, e não uma falha de hardware.

35. Restaure a partir de um backup íntegro se a falha persistir e nenhuma causa for encontrada.

8. Falha na bateria de reserva

Sintomas: O CLP perde o programa em caso de queda de energia, os valores retidos são redefinidos para os padrões de fábrica e o indicador de bateria fraca acende.

Causas comuns:

· A bateria chegou ao fim de sua vida útil (normalmente de 2 a 5 anos).

· Bateria não instalada corretamente

· Tensão da bateria drenada por alta carga de retenção de memória

Etapas de resolução de problemas:

36. Substitua a bateria por uma do tipo especificado pelo fabricante com o CLP ligado — nunca deixe a CPU sem energia com a bateria descarregada.

37. Após a substituição, verifique se as etiquetas e o programa mantidos estão intactos.

38. Se os valores ainda forem perdidos, a bateria pode ter falhado durante o período de substituição — melhore o procedimento de troca.

39. Considere usar闪存 (Memória flash) retenção como backup primário para novas instalações em vez de bateria

9. A comunicação do inversor de frequência (VFD) com o CLP não está funcionando.

Sintomas: O inversor de frequência funciona, mas ignora os comandos de velocidade; código de falha no inversor de frequência; o CLP exibe erro de tempo limite de comunicação.

Causas comuns:

· Endereço de rede incorreto (ID do nó ou endereço IP incompatíveis)

· Configurações de parâmetros no controle de rede de bloqueio VFD

· Utilizando perfil incorreto (os inversores de frequência Allen Bradley precisam que o parâmetro 90 esteja configurado corretamente para EtherNet/IP)

· Problema com cabo ou switch no segmento de rede

Etapas de resolução de problemas:

40. Verifique se o endereço de rede do VFD corresponde à configuração do PLC (verifique no RSLogix ou no TIA Portal).

41. Confirme se os parâmetros do inversor de frequência permitem o controle pela rede (Parâmetros do inversor → Controle pela rede → Ativado).

42. Para EtherNet/IP, verifique se os números de instância de montagem na configuração de E/S do CLP correspondem aos do inversor de frequência.

43. Execute um ping no inversor de frequência a partir do computador de programação para confirmar a conectividade de rede.

44. Verifique se a fonte de controle do VFD está definida como "Rede" em vez de "Teclado" ou "Terminal".

10. Problemas de loop de terra e ruído elétrico

Sintomas: Falhas intermitentes, acionamento aleatório de entradas, comportamento inexplicável do programa, erros de comunicação durante a inicialização do motor.

Causas comuns:

· Aterramento inconsistente entre o PLC, os dispositivos de campo e a distribuição de energia.

· Os loops de terra se formam quando os dispositivos compartilham vários caminhos de aterramento.

· Não há fio terra de sinal dedicado nos cabos.

· O painel do PLC não está devidamente aterrado no edifício.

Etapas de resolução de problemas:

45. Meça a resistência de aterramento entre o gabinete do PLC e o aterramento do prédio — deve ser inferior a 1 ohm.

46. Utilize fontes de alimentação CC isoladas para dispositivos de campo para evitar loops de terra.

47. Certifique-se de que todos os pontos comuns de sinal estejam conectados a um único ponto de aterramento.

48. Instale núcleos de ferrite nos cabos de comunicação próximos ao CLP para suprimir ruídos de alta frequência.

49. Encaminhe os cabos de sinal em bandejas dedicadas, nunca junto aos cabos de alimentação do motor.

Conclusão

As falhas em PLCs raramente surgem do nada. A maioria dos problemas se enquadra em algumas categorias: problemas de energia, falhas de comunicação, erros de fiação e interferência de ruído. Uma abordagem sistemática, um multímetro e o conhecimento das ferramentas de diagnóstico específicas da plataforma resolverão a maioria dos problemas sem a necessidade de substituição de peças.

Documente cada falha, os sintomas observados e a solução. Crie uma base de conhecimento interna. Este é o caminho mais rápido para reduzir o tempo médio de reparo em toda a sua instalação.

Perguntas frequentes

P: Devo sempre substituir um módulo PLC defeituoso?

R: Não necessariamente. Muitas "falhas" de módulos são problemas de fiação, configuração ou alimentação. Sempre faça a solução de problemas antes de substituir o módulo. Os módulos podem, às vezes, ser reparados pelo fabricante ou por prestadores de serviços terceirizados.

P: Com que frequência devo fazer backup dos programas do CLP?

A: Sempre que uma alteração for feita no programa. Além disso, realize backups trimestrais de arquivamento armazenados em um local separado. Identifique os backups com a data, a versão do programa e o ID da máquina.

P: Um CLP pode ser danificado por picos de tensão?

R: Sim. Diodos supressores de tensão transiente (TVS) e aterramento adequado são a primeira linha de defesa. Instale proteção contra surtos nas linhas de alimentação e comunicação. O condicionamento regular de energia se paga rapidamente em ambientes industriais.

P: Qual é a vida útil típica de um CLP (Controlador Lógico Programável)?

A: Com ambiente e manutenção adequados, os PLCs operam rotineiramente por 15 a 20 anos. Os módulos de CPU e as placas de E/S podem exigir a substituição de componentes à medida que os capacitores eletrolíticos envelhecem.

P: Devo manter módulos PLC sobressalentes à mão?

R: Para máquinas críticas, sim. Mantenha no mínimo uma CPU sobressalente, uma fonte de alimentação sobressalente e módulos de E/S essenciais. Para aplicações não críticas, estabeleça um contrato de serviço com seu distribuidor para substituição em 24 a 48 horas.
