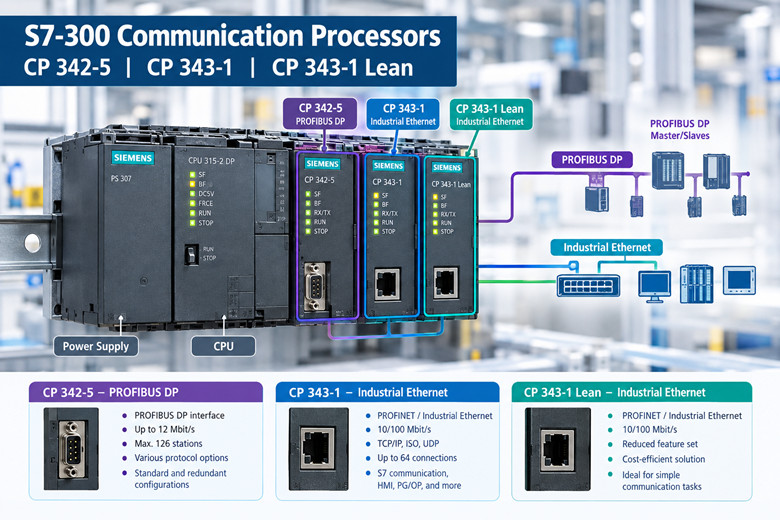

Processadores de comunicação Siemens S7-300: CP 342-5, CP 343-1 e CP 343-1 Lean

Um processador de comunicação ocupa um slot físico no rack S7-300, mas não realiza nenhuma tarefa de controle. Sua única função é transferir dados entre a CPU e a rede. Compreender essa separação é o primeiro passo para diagnosticar por que um processador de comunicação não consegue estabelecer sua conexão.

O SIMATIC S7-300 foi projetado com base em um princípio modular. Um trilho contém a fonte de alimentação, a CPU e um conjunto de módulos de sinal. A CPU gerencia o programa do usuário, a imagem do processo e a atividade do barramento do backplane que interliga o rack. Todos os outros módulos respondem à CPU.

Um processador de comunicação é uma exceção a esse padrão em um aspecto específico. Ele não avalia o programa do usuário, nem lê entradas ou controla saídas no sentido comum. O que ele faz é possuir uma interface independente para uma rede externa, com seu próprio firmware, sua própria memória e seu próprio gerenciamento de conexão. A CPU trata o processador de comunicação como um módulo parceiro que troca blocos de dados e palavras de status através do backplane.

Essa delimitação arquitetônica rege praticamente tudo que um engenheiro de manutenção precisa saber sobre esses módulos. Os limites de conexão são limites do CP (Controlador de Ponto), não da CPU (CPU). O comportamento dos LEDs é um comportamento do CP. A versão do firmware é uma propriedade do CP. Quando a comunicação falha enquanto o controle continua em execução, a falha está quase sempre no lado do CP da delimitação.

Qual a função de um processador de comunicação em um rack S7-300?

Um CP (Controlador de Ponto) participa do barramento em duas frentes simultaneamente. Na parte traseira, ele se comunica com a CPU através do barramento do backplane, solicitando e retornando dados por meio de uma interface definida de blocos de dados, atribuição de parâmetros e registros de diagnóstico. Na parte frontal, ele direciona uma ou mais portas físicas para uma rede externa, seja ela PROFIBUS DP, Ethernet Industrial ou uma conexão serial proprietária em famílias de switches mais antigas.

Essa configuração permite que o CP falhe sem interromper o processo da planta. Se um CP perder sua conexão de rede, a CPU continua executando seu programa e controlando a máquina. Apenas a troca de dados pelo caminho com falha é interrompida. Essa é uma característica do projeto e também o motivo pelo qual falhas de comunicação podem passar despercebidas até que um operador relate a perda de valores do sistema de supervisão.

A troca de dados entre a CPU e o CP não é instantânea. Trata-se de um ciclo definido de solicitações e confirmações, controlado pela varredura do backplane e pelo estado da conexão na rede. Quando um supervisor lê um valor muito cedo após uma alteração, esse valor ainda pode refletir a troca anterior. Compreender o modelo de troca evita o diagnóstico incorreto do que, na verdade, é um artefato de temporização e não uma falha.

Cada CP possui uma atribuição de parâmetros que a ferramenta de configuração de hardware gera e baixa. Essa atribuição define endereços, pontos de extremidade de conexão, opções de protocolo e comportamento de diagnóstico. Um CP sem uma atribuição válida não ficará online, mesmo que seus LEDs indiquem energia. Portanto, a configuração faz parte do hardware, e não é uma camada opcional sobreposta a ele.

Um painel de controle (CP) também possui seu próprio firmware, que é separado do sistema operacional da CPU. A versão do firmware determina quais funções estão disponíveis. O mesmo número de pedido pode ser entregue com firmwares diferentes ao longo dos anos, e um painel de controle de substituição com o mesmo número de pedido, mas com uma revisão de firmware diferente, pode se comportar de maneira diferente da unidade que substitui.

A consequência prática de tudo isso é uma sequência de diagnóstico que segue a fronteira. Primeiro, estabelece-se se a CPU e o CP estão se comunicando através do backplane. Em seguida, estabelece-se se o CP possui uma interface de rede válida. Depois, estabelece-se se o par de rede está respondendo. Somente após essas três camadas serem resolvidas é que faz sentido examinar o programa aplicativo.

As famílias de protocolos CP que você encontrará são: PROFIBUS, Ethernet Industrial e a porta integrada.

Os processadores de comunicação para o S7-300 se dividem em três categorias principais, e a categoria determina a rede que o módulo atende.

A primeira categoria é o processador de comunicação PROFIBUS DP, representado pelo CP 342-5. Essa família fornece à CPU uma interface PROFIBUS DP que opera independentemente da porta DP integrada da própria CPU. Ela pode atuar como mestre DP ou como escravo DP e é utilizada quando um rack precisa de uma segunda linha PROFIBUS, um segmento DP mais denso ou uma interface DP isolada da porta da CPU por motivos de diagnóstico ou arquitetura.

A segunda categoria é a do processador de comunicação Ethernet industrial, representado pelos modelos CP 343-1 e CP 343-1 Lean. Esses módulos conectam o rack às redes Ethernet e suportam uma variedade de protocolos, desde a comunicação clássica S7, passando por ISO e TCP/IP, até funções de E/S PROFINET. Essa é a família que domina a demanda por substituições modernas, pois a Ethernet é a rede utilizada pela maioria dos sistemas de supervisão, histórico e engenharia atualmente.

A terceira categoria é a porta integrada, que não é um módulo separado. Muitas CPUs S7-300 são fornecidas com uma porta PROFIBUS DP integrada, uma porta PROFINET integrada ou ambas, dependendo do tipo de CPU. A porta integrada não é um CP (Central de Processamento), mas sim uma função da CPU. Ela compartilha os recursos da CPU e aparece na configuração de hardware como parte da CPU, em vez de como uma entrada de slot separada.

Essa distinção é importante para a contagem e para o isolamento de falhas. Um rack com uma porta Ethernet integrada e um CP 343-1 possui duas interfaces Ethernet independentes, e uma falha em uma delas não afeta necessariamente a outra. Um rack que depende apenas de uma porta integrada não possui um slot CP para inspeção quando a rede falha, e o caminho de diagnóstico passa a ser feito dentro da CPU.

Isso também é importante para a compatibilidade com o fornecedor e para a idade do projeto. A família CP 343-1 é o módulo especificado quando uma fábrica precisava de conectividade Ethernet em um rack cuja CPU não possuía Ethernet integrada, ou quando a porta integrada já estava dedicada a outra função. Muitas instalações antigas foram construídas exatamente com base nisso, e são esses racks que agora impulsionam as compras de peças de reposição.

Uma quarta categoria, o processador de comunicação serial, existia na linha anterior S7-300, com números de encomenda nas faixas 6GK7 342-5, 6ES7 340 e 6ES7 341, dependendo da função. Os CPs seriais estão fora do escopo deste artigo, mas um engenheiro de manutenção que esteja inventariando um rack deve reconhecer que nem todo CP em uma instalação legada é um módulo de rede. O número de encomenda na etiqueta resolve a questão mais rapidamente do que qualquer suposição sobre o painel frontal.

Em todas as categorias, o princípio de funcionamento permanece o mesmo. O módulo possui uma interface de rede, a CPU possui o programa e o backplane transporta os dados entre eles. Esse princípio se aplica independentemente de o meio externo ser um barramento blindado de dois fios, um cabo Ethernet de par trançado ou um segmento de fibra óptica atrás de um conversor.

CP 343-1 e CP 343-1 Lean: leitura do número do pedido e divisão de recursos

O modelo CP 343-1, na versão aqui abordada, possui o número de pedido 6GK7343-1EX30-0XE0. Esse código se decompõe em um prefixo de família, um dígito de variante, um campo de versão e um campo de entrega, sendo importante a leitura atenta de cada um desses campos antes de qualquer decisão de compra ou substituição.

O componente utilizado neste artigo conecta um SIMATIC S7-300 à Ethernet Industrial através de ISO e TCP/IP. O módulo inclui um switch integrado de duas portas baseado no chip de comunicação ERTEC 200 e apresenta duas portas RJ45 de 10/100 Mbps. Ele pode funcionar como um controlador PROFINET IO ou como um dispositivo PROFINET IO, dependendo da configuração.

Seu conjunto de funções de comunicação abrange comunicação S7, serviços de busca e gravação, envio e recebimento via RFC1006, multicast, DHCP e sincronização de tempo NTP. Na prática, essa combinação suporta coleta de dados de supervisão, acesso de engenharia, sincronização de tempo em toda a planta e comunicação ponto a ponto entre controladores, tudo através de um único módulo.

A Siemens indica um limite de planejamento de até oito módulos de comunicação ou função por CPU para esta família, e afirma que o número exato depende do tipo de CPU. O limite é uma propriedade da CPU expressa como uma contagem de módulos; portanto, uma CPU com um orçamento de comunicação maior pode suportar mais módulos de comunicação do que uma CPU compacta com um orçamento menor. O número aplicável a um rack específico deve ser verificado em relação à CPU desse rack, e não inferido apenas da folha de dados do módulo de comunicação.

O CP 343-1 Lean possui o número de pedido 6GK7343-1CX10-0XE0. A designação Lean indica um conjunto de funções reduzido a um custo menor, sendo essa redução concentrada no protocolo e no perfil de conexão, e não na interface física. Um módulo Lean ainda apresenta duas portas RJ45 de 10/100 Mbps, portanto, a cablagem e a topologia do switch no rack são as mesmas do CP 343-1 completo.

A divisão de recursos do Lean é específica. Ele suporta TCP/IP e UDP, envio e recebimento RFC1006, serviços de busca e gravação e comunicação S7 na função de servidor. Pode atuar como um dispositivo PROFINET IO. Não possui a capacidade de controlador PROFINET IO do módulo completo, nem o conjunto de funções multicast, DHCP e NTP do módulo completo.

A quantidade de conexões difere de uma forma que é decisiva para o projeto. O CP 343-1 Lean suporta um máximo de oito conexões SEND/RECEIVE e um máximo de quatro conexões S7, com até doze conexões ativas quando operando em modo multiprotocolo. O CP 343-1 completo não apresenta os mesmos limites reduzidos, pois é destinado a racks que necessitam de maior participação simultânea.

Escrita como uma comparação simples, em vez de uma tabela, a divisão é a seguinte: CP 343-1 completo: ISO e TCP/IP, controlador ou dispositivo de E/S PROFINET, switch integrado de duas portas, comunicação S7, fetch/write, envio/recebimento RFC1006, multicast, DHCP, NTP. CP 343-1 simplificado: TCP/IP e UDP, envio/recebimento RFC1006, fetch/write, comunicação S7 como servidor, somente dispositivo de E/S PROFINET, duas portas RJ45, oito conexões SEND/RECEIVE, quatro conexões S7, doze conexões ativas em modo multiprotocolo.

A regra de seleção decorre diretamente dessas listas. Se o rack precisar controlar dispositivos de E/S PROFINET, o CP 343-1 completo é necessário. Se o rack precisar apenas ser um dispositivo de E/S em um controlador PROFINET de terceiros, ou precisar apenas de troca de dados de supervisão e acesso de engenharia, o módulo Lean é suficiente e foi precificado de acordo.

Ambos os módulos estão com status de produto cancelado ou peça de reposição nas páginas de produtos da Siemens para os números de artigo listados aqui. Esse status não significa que os módulos parem de funcionar, nem que o suporte para instalações existentes termine. Significa que o fornecimento de novos produtos é regido pela disponibilidade de peças de reposição, e não pela produção em série contínua.

A habilidade mais importante na hora de escolher qualquer um dos módulos é saber ler e escrever o número do pedido. O prefixo 6GK7343 identifica a família do processador de comunicação Ethernet. Os dígitos seguintes distinguem a variante e a versão, e o bloco final identifica o formato de entrega. Dois módulos com aparência idêntica no painel frontal podem ter números de pedido diferentes, com versões de firmware e conjuntos de funções distintos. A etiqueta no módulo, e não a aparência, é o que importa.

Quando o código exato de um módulo não corresponder a nenhum código listado neste artigo, a ação correta é ler o número de pedido completo na etiqueta do módulo e pesquisar por essa sequência de caracteres. A Siemens lançou diversas versões ao longo do ciclo de produção da família de módulos, e o campo de versão é a parte mais frequentemente negligenciada.

CP 342-5 e o caminho PROFIBUS DP

O CP 342-5 é o processador de comunicação PROFIBUS DP para o S7-300. Seu número de encomenda começa com 6GK7342, e o código exato deve ser lido na etiqueta do módulo, pois existem várias versões ao longo do período de produção do modelo.

Sua função é fornecer ao rack uma interface PROFIBUS DP que opera fora da CPU. A expressão "fora da CPU" é fundamental. O CP executa o processamento do protocolo DP em seu próprio processador, utilizando sua própria memória, e troca os dados resultantes com a CPU através do backplane. O processamento de telegramas DP não é realizado pela própria CPU.

Um CP 342-5 pode ser configurado como mestre DP ou como escravo DP. Como mestre, ele consulta seus escravos DP atribuídos e mantém as imagens de entrada e saída que a CPU lê e grava. Como escravo, ele responde à consulta de um mestre DP externo, apresentando os dados do rack a uma rede que não controla.

A função de mestre é mais comum em trabalhos de modernização e expansão. Uma planta adiciona um novo segmento DP ou divide um segmento existente para encurtar os cabos e reduzir a exposição a falhas, e o CP 342-5 fornece o segundo mestre sem interferir na porta integrada da CPU ou em seu programa.

A função de escravo entra em ação quando um rack S7-300 legado precisa apresentar dados a um controlador mais recente, ou quando um rack S7-300 precisa servir como estação subordinada a outro. Na configuração de escravo, o CP é configurado como uma estação de E/S distribuída, e o rack se comporta em relação ao mestre externo da mesma forma que uma estação ET 200.

Como o trabalho de DP é realizado fora da CPU, o CP 342-5 também isola as falhas de DP do programa de controle. Um segmento de DP quebrado, um escravo perdido ou um curto-circuito no barramento afetam o CP e o segmento afetado, enquanto a CPU continua controlando tudo o mais que o rack gerencia. Os registros de diagnóstico da falha ficam armazenados no CP e são lidos por meio da ferramenta de configuração de hardware.

O segmento DP atendido por um CP 342-5 é delimitado pelas regras padrão do PROFIBUS. O comprimento do segmento depende da taxa de transmissão, do tipo de cabo, do número de repetidores e da carga do barramento. Essas regras se aplicam a um segmento controlado por CP exatamente da mesma forma que se aplicam a um segmento controlado por CPU, pois o CP é um mestre ou escravo DP compatível com o mesmo comportamento da camada física.

Para o fornecimento, as instruções práticas são as mesmas da família Ethernet. Leia o número de pedido completo na etiqueta do módulo e considere a sequência completa como a identificação da peça. As versões do CP 342-5 diferem em firmware e no conjunto de funções suportadas, e um substituto deve ser compatível com os requisitos da versão instalada, bem como com sua função. Os compradores que mantêm um rack S7-300 antigo em serviço devem registrar a sequência completa no momento do inventário, enquanto o módulo ainda estiver legível no rack, em vez de no momento da falha, quando a linha estiver inativa.

Quantos módulos e conexões uma CPU realmente suporta?

Dois limites distintos regem a capacidade de comunicação de um rack, e confundi-los resulta em projetos que não compilam ou conexões que não abrem.

O primeiro limite é o número de módulos de comunicação e função que uma CPU aceita. A Siemens indica um limite de até oito módulos por CPU para a família CP 343-1, e ressalta que o número exato depende do tipo de CPU. Este é um limite de configuração de hardware. Se esse limite for excedido, a ferramenta de configuração rejeitará a atribuição.

O segundo limite é o número de conexões simultâneas que um único CP pode suportar. Este é um limite do módulo, armazenado no próprio firmware e memória do CP. Para o CP 343-1 Lean, os limites máximos publicados são oito conexões SEND/RECEIVE, quatro conexões S7 e até doze conexões ativas no modo multiprotocolo. O CP 343-1 completo não possui os mesmos limites reduzidos, que é a razão pela qual se paga pela versão completa.

A capacidade total de comunicação de um rack, portanto, não é um número único. Ela depende de qual CPU está presente, quantas conexões a CPU aceita e quais variantes de conexões estão instaladas. Dois racks construídos no mesmo trilho com o mesmo número de slots podem ter quantidades de conexões muito diferentes, dependendo dessas três variáveis.

O número de conexões é contabilizado por funções, não pela quantidade de cabos. Um único sistema supervisor que abre conexões S7 para coleta de dados consome conexões S7. Controladores pares que abrem comunicações S7 configuradas também consomem conexões S7. Serviços de envio e recebimento via RFC1006 consomem conexões SEND/RECEIVE. A operação com múltiplos protocolos pode aumentar a contagem ativa agregada, embora os limites por protocolo ainda se apliquem.

O teste prático consiste em inventário e aritmética. Liste todos os sistemas que abrem uma conexão com o rack, classifique cada um por protocolo e some os requisitos em relação aos limites máximos publicados do CP instalado. Caso a soma exceda um limite máximo, o rack não apresenta uma falha, mas sim um limite de projeto, e as soluções são uma variante diferente de CP, um CP adicional ou uma redistribuição das conexões entre as interfaces disponíveis.

A porta integrada altera a lógica. Quando uma CPU possui uma porta Ethernet ou PROFINET integrada, essa porta tem sua própria capacidade de conexão, independente de qualquer CP. Um rack com uma porta integrada e um CP 343-1 Lean pode atender a toda a sua demanda de conexão, mesmo que o espaço disponível no Lean pareça limitado, porque a porta integrada absorve parte da carga.

O conhecimento de qual interface suporta qual conexão é o que permite modificar um rack sem redesenhá-lo. Quando um novo histórico ou um novo nó supervisor é adicionado, a primeira questão é a qual interface ele será conectado e a segunda é se essa interface tem espaço disponível em relação ao seu limite máximo de capacidade.

O limite de módulos é a restrição mais difícil de contornar, pois adicionar um CP consome um slot. Quando uma CPU aceita um número limitado de módulos de comunicação e esses slots já estão ocupados, um CP adicional não está disponível como solução, e a solução passa a ser uma CPU de maior capacidade ou a consolidação das conexões em módulos existentes.

Lendo os LEDs quando um CP não entra em funcionamento

O diagnóstico por LEDs em um CP segue a mesma lógica em camadas da arquitetura. O painel frontal informa o estado do módulo, o estado da interface do backplane e o estado da interface de rede, e a leitura dessas informações nessa ordem permite identificar a falha em uma camada específica antes mesmo de qualquer software ser aberto.

Os indicadores de energia e funcionamento confirmam que o módulo está ativo. Um painel de controle (CP) sem nenhuma iluminação apresenta um problema de alimentação ou de encaixe, o que é um problema do gabinete e não da rede. As primeiras verificações físicas são se o módulo está encaixado corretamente no trilho, se o conector do backplane está conectado e se a fonte de alimentação do rack está fornecendo a tensão necessária para a fileira de módulos.

O indicador de falha de barramento, quando presente, reporta o estado da comunicação com a CPU através do backplane. Uma luz de falha acesa, sem atividade de rede, indica um problema de configuração ou no lado da CPU da interface, e não no cabo. As causas comuns são uma configuração que foi criada, mas não baixada, uma configuração que não corresponde à disposição física dos slots ou um conflito de endereços dentro do rack.

Os indicadores de rede reportam o estado da interface externa. Na família CP 343-1, estes estão associados às duas portas RJ45 e ao estado de link e atividade. Uma porta sem link não possui conexão elétrica com um dispositivo parceiro, o que indica um problema de cabeamento ou switch. Uma porta com link, mas sem atividade, possui uma conexão física ativa e não apresenta tráfego, o que direciona a investigação para o endereçamento, configuração de protocolo ou o dispositivo parceiro.

O buffer de diagnóstico e os registros de diagnóstico do módulo contêm mais detalhes do que o painel de LEDs. A ferramenta de configuração de hardware lê esses registros e relata condições de falha específicas, incluindo erros de configuração, falhas de conexão e falhas de hardware. Quando os LEDs apontam para o backplane ou para uma conexão, o registro de diagnóstico identifica a causa específica.

Um ponto de controle (CP) que frequentemente não estabelece sua conexão possui uma configuração válida que não corresponde à realidade. A atribuição de parâmetros pode especificar um endereço de par que foi alterado, uma opção de protocolo que o par não suporta ou um tipo de conexão que excede a capacidade do módulo. Os LEDs indicarão link e poderão mostrar atividade, embora a conexão em si não seja estabelecida, porque a falha está na atribuição e não na fiação.

A incompatibilidade entre o firmware e o conjunto de funções é uma classe de falha distinta que os LEDs não indicam. Quando uma função é configurada e não é suportada pelo firmware instalado, o módulo pode rejeitar a configuração ou falhar ao estabelecer a conexão. A leitura da versão do firmware do módulo e a comparação com o conjunto de funções configurado resolvem esse tipo de falha.

A substituição é a última etapa, não a primeira. A sequência que economiza mais tempo é: física, depois backplane, depois rede, depois configuração, depois firmware e somente por último hardware. Uma grande parte dos CPs devolvidos como defeituosos apresenta problemas de configuração ou cabeamento quando as camadas são analisadas em ordem.

Por que esses módulos agora estão em condição de peças de reposição?

O modelo S7-300 foi declarado descontinuado em 1º de outubro de 2025, no marco de status PM410. O marco de fim de produção e vendas, PM490, está previsto para 1º de outubro de 2033. A Siemens afirma que as famílias S7-300 e ET 200M estarão disponíveis como peças de reposição até 2033.

Esse cronograma coloca os módulos CP 342-5, CP 343-1 e CP 343-1 Lean em um longo período de disponibilidade de peças de reposição, em vez de um período de descontinuação. O status de peça de reposição significa que os módulos permanecem disponíveis por meio do canal de peças de reposição do fornecedor por um período definido, mesmo que a produção em série tenha sido encerrada e o modelo tenha sido removido do catálogo ativo.

Para uma fábrica que utiliza racks S7-300, o significado prático desse status é uma mudança no comportamento do fornecimento, e não uma mudança na função. Os módulos existentes continuam operando e recebendo suporte para reparo e substituição durante o período. Novos estoques chegam por meio de canais de peças de reposição, com os prazos de entrega e preços inerentes a esses canais.

A data de anúncio de 1º de outubro de 2025 tem uma segunda consequência importante para o planejamento. Consultores e integradores que especificaram o S7-300 em novos projetos migraram para plataformas atuais, o que significa que a base instalada de racks S7-300 agora é fixa e está diminuindo gradualmente. A demanda por peças de reposição vem dessa base, e os módulos que a mantêm em funcionamento são cada vez mais adquiridos de fornecedores especializados, em vez de apenas do canal original.

O marco de 2033 define o horizonte de planejamento. Uma fábrica que pretende operar racks S7-300 além dessa data deve considerar os anos intermediários como a janela para estocar peças de reposição adequadas ou planejar a migração. As duas estratégias não são mutuamente exclusivas, e muitas fábricas utilizam ambas simultaneamente, mantendo em estoque módulos críticos e programando a substituição dos racks cujos processos são mais dispendiosos de interromper.

A criticidade de um controlador de processo (CP) para uma planta específica determina a quantidade de peças sobressalentes a serem mantidas. Um rack cujo CP transporta apenas dados de supervisão pode tolerar uma falha do CP por horas ou dias. Um rack cujo CP transporta dados de intertravamento para outro controlador pode não tolerá-la por minutos. A quantidade correta de peças sobressalentes é determinada pela consequência no processo, e não por uma regra de estoque uniforme.

O fornecimento desses módulos também inclui o mercado de unidades recondicionadas e excedentes, o que é importante porque o período até 2033 é longo e a base instalada é finita. Um módulo limpo e testado de um fornecedor confiável desempenha a mesma função que um novo, desde que o número do pedido e o firmware sejam compatíveis. Peças de reposição para automação Siemens A obtenção de soluções através de um especialista pode preencher a lacuna entre uma falha e a próxima parada programada.

O risco a evitar é uma incompatibilidade descoberta no momento da falha. Um módulo adquirido sem a confirmação do número de encomenda e do firmware exatos pode chegar com um conjunto de funções que não corresponde à configuração no programa do PLC. O custo dessa incompatibilidade é uma segunda janela de inatividade, que é o resultado que a peça sobresselente foi adquirida para evitar.

O que anotar antes de comprar uma peça de reposição

O registro mais valioso é o número de pedido completo lido na etiqueta do módulo. Para a família Ethernet, ele começa com 6GK7343; para o CP 342-5, começa com 6GK7342. A sequência completa, incluindo o bloco de entrega, é a identificação da peça. Qualquer informação incompleta é apenas uma suposição.

O segundo registro é a versão do firmware, lida do módulo através da ferramenta de configuração de hardware. O firmware determina o conjunto de funções, e uma substituição por uma revisão de firmware diferente pode ou não atender aos requisitos da configuração. Quando um downgrade é impossível, a versão mínima do firmware torna-se uma restrição de compra.

O terceiro registro é a posição física do slot e o layout do rack. A posição do slot faz parte da configuração do hardware, e uma peça de reposição deve ocupar a mesma posição para que a configuração baixada continue correspondendo ao rack físico. Uma fotografia do rack com os números dos slots visíveis leva apenas um minuto e evita uma série de erros de configuração que são trabalhosos de resolver sob pressão de tempo.

O quarto registro é a topologia de rede associada ao módulo, incluindo o uso das portas em um CP de duas portas. Um CP 343-1 ou CP 343-1 Lean apresenta duas portas RJ45, e a identificação de qual porta alimenta qual segmento faz parte da identidade da instalação. Registrar esse mapeamento permite que uma substituição seja cabeada corretamente sem a necessidade de redescobrir a topologia durante uma parada programada.

O quinto registro é o inventário de conexões, classificado por protocolo e verificado em relação aos limites de capacidade do módulo. Este registro não é necessário para solicitar uma substituição, mas é necessário para confirmar se a peça de reposição suportará a carga da conexão existente. Quando a carga se aproxima de um limite máximo, a decisão de substituição e a decisão sobre a capacidade devem ser tomadas em conjunto.

O sexto registro indica o tipo de CPU no rack, pois o limite de módulos é uma propriedade da CPU. Uma fábrica que padroniza um CP sobressalente para vários racks deve confirmar se o módulo escolhido é compatível com todos os tipos de CPU presentes neles.

As práticas de inventário são tão importantes quanto os registros individuais. Uma fábrica que registra esses seis itens para cada ponto de controle enquanto os racks estão funcionando corretamente mantém um programa de peças de reposição, enquanto uma fábrica que os registra após uma falha realiza um esforço de recuperação. A diferença é medida em horas de inatividade, e o custo dos registros é medido em minutos.

Para racks que comportam mais de um CP, os registros devem ser mantidos por módulo, e não por rack. Dois CPs no mesmo rack podem ser variantes diferentes com conjuntos de funções distintos, e um registro em nível de rack não os diferenciará.

A compra em si é, portanto, um exercício de correspondência. Número do pedido conferido, firmware compatível, conjunto de funções confirmado em relação ao inventário de conexões e posição do slot preservada. Uma peça de reposição que atenda a essas quatro condições retorna o rack ao seu estado anterior sem alteração de configuração, o que define uma operação bem-sucedida de substituição de peça para um processador de comunicação.

Quando o módulo instalado não puder ser substituído exatamente por outro, porque a versão não está mais disponível a nenhum preço, o próximo passo é uma substituição documentada: a versão mais recente disponível com o mesmo número de pedido, com o conjunto de funções da configuração verificado em relação ao firmware mais recente e o inventário de conexões confirmado em relação aos limites do módulo mais recente. A substituição é uma opção válida durante o período de garantia da peça de reposição, desde que seja documentada e não improvisada.

Os compradores que estão montando um estoque para sistemas de comunicação S7-300 legados também devem valorizar a consistência. Manter uma variante que seja compatível com a maioria dos racks é mais útil do que manter várias variantes com compatibilidade parcial, pois uma peça sobressalente que se encaixa em apenas um rack entre doze representa um passivo, e não um ativo. Módulos PLC da Siemens Os itens mantidos em estoque devem ser selecionados a partir dos números de pedidos registrados em toda a fábrica, ponderados pela criticidade das estantes que atendem.

A última etapa é a verificação antes da instalação. Um módulo de substituição deve ser lido com a ferramenta de configuração de hardware na bancada, sempre que possível, e seu número de pedido e firmware devem ser confirmados em relação ao registro de compra, antes de ser instalado em um rack em funcionamento durante uma janela de desligamento. A verificação na bancada leva apenas alguns minutos e elimina a possibilidade de descobrir uma incompatibilidade no pior momento possível.

Um processador de comunicação ocupa um slot, mas não executa nenhum programa. Ele possui uma interface, uma imagem de firmware, uma configuração e um conjunto fixo de conexões. A linha S7-300 entrou em status de peças de reposição em 1º de outubro de 2025, com o fim da produção previsto para 1º de outubro de 2033. Entre essas datas, os racks que permanecem em serviço dependem de peças de reposição compatíveis, e os registros mantidos para os processadores de comunicação nesses racks determinam a rapidez com que qualquer falha é resolvida. Peças de reposição para Siemens S7-300 A comunicação entre um rack legado é garantida pela disponibilidade de um número de pedido completo e uma versão de firmware adequada.
