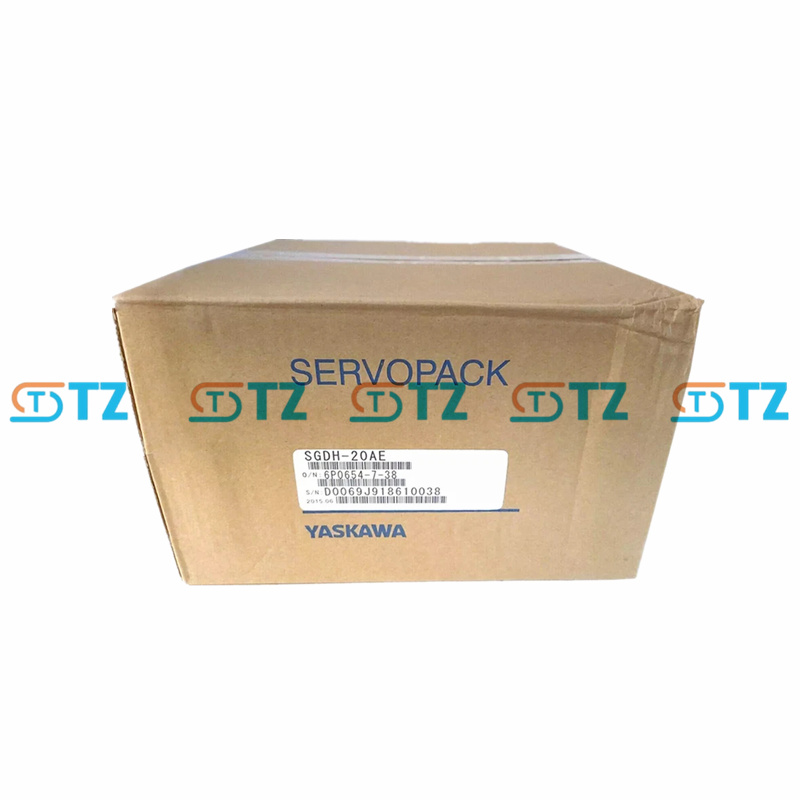

SERVO DRIVER YASKAWA SGDH-20AE SÉRIE Sigma-V

Parâmetros do produto

Modelo: SGDH-20AE

Série: Sigma-II SGDH

Potência nominal: 2 kW (2,68 HP)

Potência de entrada:

Tensão: Trifásica 200-230 VCA (170-253 VCA, +10%/-15%)

Frequência: 50/60 Hz

Corrente: 18,5 A

Potência de saída:

Tensão: 0-230 VAC, trifásica

Corrente contínua: 13,4 A

Frequência: 0-300 Hz

Modos de controle: velocidade, torque, controle de posição

Método de controle: retificação de onda completa, controle PWM IGBT, acionamento de onda senoidal

Faixa de controle de velocidade: 1:5000

Suporte ao codificador: codificador incremental de 13 a 17 bits (2048 x 4 a 32.768 x 4 ppr, normalmente 16.384 x 4 ppr)

Interface de comunicação: RS-422 (porta serial); conectividade fieldbus (por exemplo, DeviceNet, Profibus) por meio de módulos opcionais

Entradas/Saídas Digitais: Entradas: 7 (por exemplo, P-OT, N-OT, /P-CL, /N-CL, entradas de sequência) Saídas: 3 (por exemplo, /COIN, /V-CMP, /S-RDY) Entradas analógicas: Controle de torque: -3 a +3 VDC (ajustável de -1 a +10 VDC, resposta de ~16 μs) Controle de velocidade: -6 a +6 VDC (ajustável de -2 a +10 VDC, resposta de ~30 μs)

Funções integradas: Autodeterminação das configurações do motor na conexão Ajuste adaptativo Supressão de vibração Armazenamento integrado do histórico de alarmes Dispositivo de configuração de parâmetros integrado (teclado) Operação JOG Função de homing

Funções de proteção: sobrecorrente, sobretensão, subtensão, superaquecimento, sobrecarga, falha regenerativa

Temperatura ambiente: 0°C a +55°C

Classificação de proteção: IP10 (deve ser instalado em um gabinete de controle, evitar umidade, gases corrosivos, poeira)

Método de resfriamento: Resfriamento por ar forçado (resfriamento por ventilador para modelo de 2 kW)

Conformidade com os padrões: UL 508C, EN 50178, EN 55011 Classe A Grupo 1, EN 61800-3, EN 61800-5-1

Funções

Resposta de alta frequência: a resposta de 1 kHz minimiza o tempo de posicionamento, melhorando o desempenho dinâmico.

Autodeterminação das configurações do motor: reconhece automaticamente motores rotativos Sigma-II (por exemplo, SGMAH, SGMPH) via serial

tecnologia de codificador, simplificando a configuração.

Ajuste adaptativo: otimiza o desempenho reduzindo a vibração e o tempo de estabilização.

Supressão de vibração: minimiza a ressonância mecânica para uma operação suave.

Controle flexível: suporta controle de torque, velocidade e posição com controlador de eixo único ou módulos de rede (por exemplo, DeviceNet, Profibus).

Interface amigável: teclado integrado e porta serial RS-422 permitem fácil configuração de parâmetros e monitoramento do sistema.

Recursos de proteção: proteção contra sobrecorrente, sobretensão e superaquecimento com histórico de alarmes para diagnóstico.

Design compacto: dissipação de calor eficiente e estabilidade robusta para integração em sistemas de automação.

Cenários de Aplicação

Máquinas CNC: aciona eixos em fresadoras, tornos ou roteadores CNC para corte e modelagem precisos.

Robótica: controla braços robóticos para trajetória precisa e manuseio de carga.

Equipamentos semicondutores: alimentam sistemas de manuseio de wafers ou posicionamento de chips com movimentos rápidos e precisos.

Máquinas de embalagem: acionam transportadores, sistemas de etiquetagem ou selagem para alto rendimento.

Produtos Advantage:

Todos os itens são originais, novos e de estoque do distribuidor. Informe-nos se outras condições forem necessárias: usados, caixa aberta, recondicionados, etc.

Muitas opções disponíveis esperando por você, sinta-se à vontade para perguntar e conseguir um melhor negócio!!!
