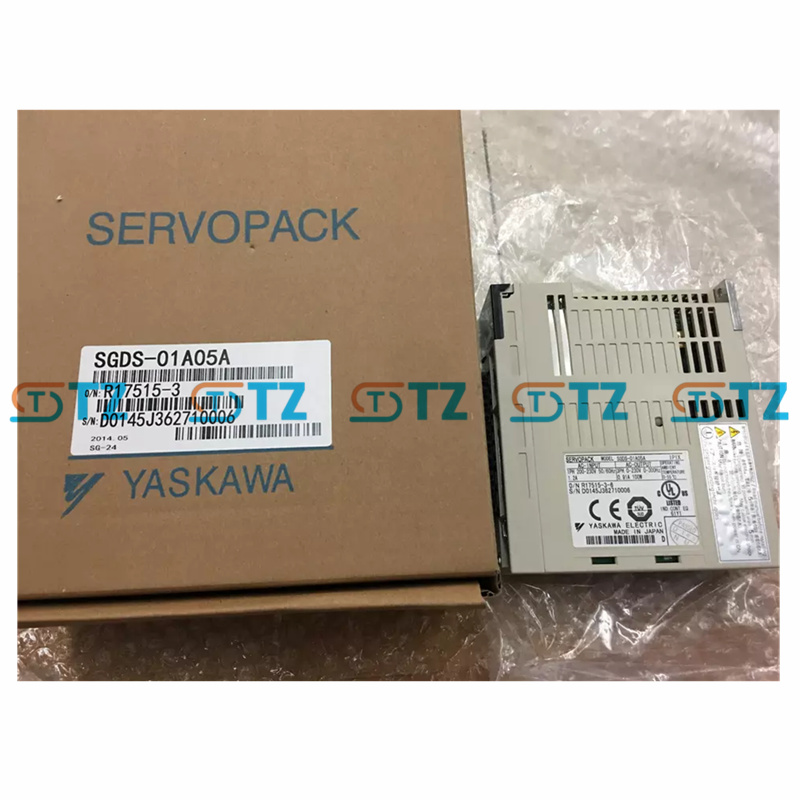

SERVO DRIVER YASKAWA SGDS-01A05A SÉRIE Sigma-V

Parâmetros do produto

Modelo: SGDS-01A05A

Série: Sigma-III SGDS

Potência nominal: 100 W (0,13 HP)

Potência de entrada:

Tensão: Monofásica ou trifásica 200-240 VCA (170-253 VCA, +10%/-15%)

Frequência: 50/60 Hz

Corrente: ~1,2 A (estimado, com base em SGDS-01A01A)

Potência de saída:

Tensão: 0-230 VAC, trifásica

Corrente contínua: ~0,91 A (estimado, alinhado com SGDS-01A01A)

Frequência: 0-300 Hz

Modos de controle: velocidade, torque, controle de posição (otimizado para motores lineares)

Método de controle: retificação de onda completa, controle PWM IGBT, acionamento de onda senoidal

Faixa de controle de velocidade: 1:5000

Suporte ao codificador: codificador incremental de 17 bits (131.072 ppr); codificador incremental de 13 bits (2.048 x 4 ppr) com parâmetro ajuste

Interface de comunicação: MECHATROLINK-II (interface serial totalmente fechada); RS-422 opcional

Entradas/saídas digitais: Entradas: 7 (por exemplo, P-OT, N-OT, /P-CL, /N-CL, entradas de sequência) Saídas: 3 (por exemplo, /COIN, /V-CMP, /S-RDY) Entradas analógicas: Controle de torque: -3 a +3 VCC (ajustável de -1 a +10 VCC, resposta de ~16 μs) Controle de velocidade: -6 a +6 VCC (ajustável de -2 a +10 VCC, resposta de ~30 μs)

Funções integradas: Ajuste automático em tempo real Ajuste adaptativo Supressão de vibração Operação JOG Função de homing Controle de malha totalmente fechada (com codificador externo) Operador digital de 5 linhas para configuração de parâmetros

Funções de proteção: sobrecorrente, sobretensão, subtensão, superaquecimento, sobrecarga, falha regenerativa

Temperatura ambiente: 0°C a +55°C

Classificação de proteção: IP10 (deve ser instalado em um gabinete de controle, evitar umidade, gases corrosivos, poeira)

Método de resfriamento: Resfriamento natural (sem resistor regenerativo integrado para o modelo de 100 W)

Conformidade com os padrões: UL 508C, EN 50178, EN 55011 Classe A Grupo 1, EN 61800-3, EN 61800-5-1

Funções

Resposta de alta frequência: a resposta de 1,6 kHz minimiza o tempo de posicionamento, melhorando o desempenho dinâmico para aplicações de motores lineares.

Ajuste automático em tempo real: ajusta automaticamente os ganhos para cargas variadas, simplificando a configuração.

Ajuste adaptativo: otimiza o desempenho reduzindo a vibração e o tempo de estabilização.

Supressão de vibração: minimiza a ressonância mecânica, garantindo movimento linear suave.

Controle de malha totalmente fechada: suporta feedback de codificador externo para maior precisão.

Comunicação MECHATROLINK-II: permite sincronização multieixo em tempo real e integração de rede.

Interface amigável: o operador digital de 5 linhas melhora a operabilidade para configuração de parâmetros e diagnósticos.

Recursos de proteção: salvaguardas abrangentes (sobrecorrente, sobretensão, superaquecimento) com histórico de alarmes.

Design compacto: ocupa pouco espaço (55 mm de largura) e é adequado para gabinetes de controle com espaço limitado.

Cenários de Aplicação

Roteadores CNC: acionam eixos lineares para corte ou gravação precisos.

Sistemas Pick-and-Place: alimentam motores lineares para posicionamento rápido e preciso de componentes na montagem de semicondutores.

Equipamentos semicondutores: controla estágios lineares em sistemas de teste ou manuseio de wafers.

Sistemas de inspeção automatizados: permitem posicionamento linear preciso para sistemas de visão.

Movimentação de materiais: aciona transportadores lineares ou lançadeiras em linhas de automação compactas.

Indústrias: Fabricação de eletrônicos, semicondutores, automação, engenharia de precisão.
