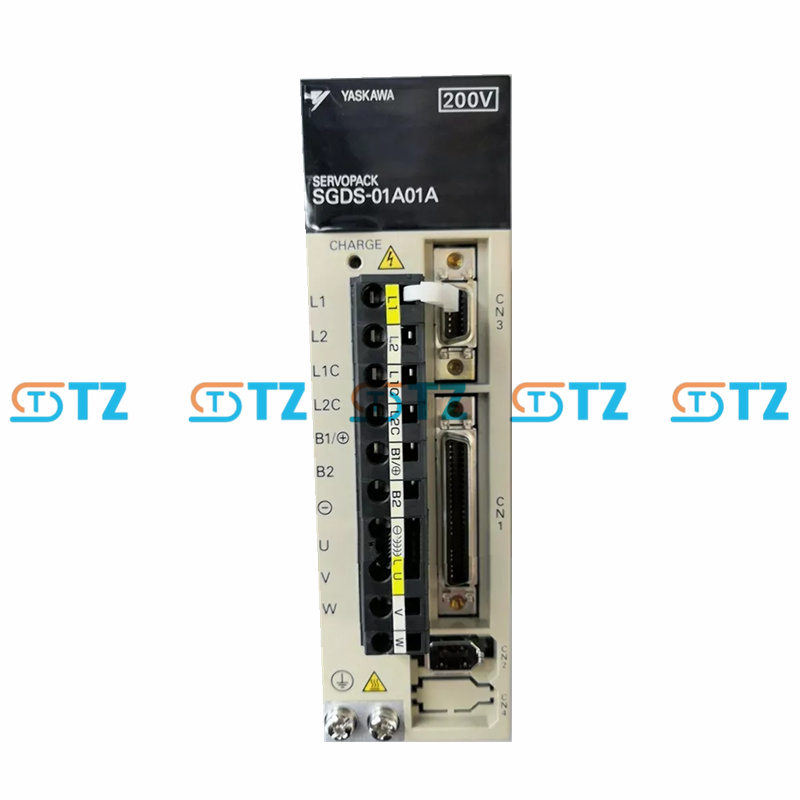

SERVO DRIVER YASKAWA SGDS-01A01A SÉRIE Sigma-V

Parâmetros do produto

Modelo: SGDS-01A01A

Série: Sigma-III SGDS

Potência nominal: 100 W (0,13 HP)

Potência de entrada:

Tensão: Monofásica 200-230 VCA (170-253 VCA, +10%/-15%)

Frequência: 50/60 Hz

Corrente: 1,2 A

Potência de saída:

Tensão: 0-230 VAC, trifásica

Corrente contínua: 0,91 A

Frequência: 0-300 Hz

Modos de controle: velocidade, torque, controle de posição

Método de controle: retificação de onda completa, controle PWM IGBT, acionamento de onda senoidal

Faixa de controle de velocidade: 1:5000

Suporte ao codificador: codificador incremental de 17 bits (131.072 ppr); codificador incremental de 13 bits (2.048 x 4 ppr) com parâmetro ajuste

Interface de comunicação: MECHATROLINK-II (interface serial totalmente fechada); RS-422 opcional

Entradas/Saídas Digitais: Entradas: 7 (por exemplo, P-OT, N-OT, /P-CL, /N-CL, entradas de sequência) Saídas: 3 (por exemplo, /COIN, /V-CMP, /S-RDY)

Entradas analógicas: Controle de torque: -3 a +3 VCC (ajustável de -1 a +10 VCC, resposta de ~16 μs) Controle de velocidade: -6 a +6 VCC (ajustável de -2 a +10 VCC, resposta de ~30 μs)

Funções integradas: Ajuste automático em tempo real Ajuste adaptativo Supressão de vibração Operação JOG Função de homing Controle de malha totalmente fechada (com codificador externo) Operador digital de 5 linhas para configuração de parâmetros

Funções de proteção: sobrecorrente, sobretensão, subtensão, superaquecimento, sobrecarga, falha regenerativa

Temperatura ambiente: 0°C a +55°C

Classificação de proteção: IP10 (deve ser instalado em um gabinete de controle, evitar umidade, gases corrosivos, poeira)

Método de resfriamento: Resfriamento natural (sem resistor regenerativo integrado para o modelo de 100 W)

Conformidade com os padrões: UL 508C, EN 50178, EN 55011 Classe A Grupo 1, EN 61800-3, EN 61800-5-1

Funções

Resposta de alta frequência: a resposta de 1,6 kHz minimiza o tempo de posicionamento, melhorando o desempenho dinâmico.

Ajuste automático em tempo real: ajusta automaticamente os ganhos para cargas variadas, simplificando a configuração.

Ajuste adaptativo: otimiza o desempenho reduzindo a vibração e o tempo de estabilização.

Supressão de vibração: minimiza a ressonância mecânica para uma operação suave em tarefas de alta precisão.

Controle de malha totalmente fechada: suporta feedback de codificador externo para maior precisão.

Comunicação MECHATROLINK-II: permite sincronização multieixo em tempo real e integração de rede.

Interface amigável: o operador digital de 5 linhas melhora a operabilidade para configuração de parâmetros e diagnósticos.

Recursos de proteção: salvaguardas abrangentes (sobrecorrente, sobretensão, superaquecimento) com histórico de alarmes.

Design compacto: ocupa pouco espaço (55 mm de largura) e é adequado para gabinetes de controle com espaço limitado.

Cenários de Aplicação

Roteadores CNC: acionam eixos pequenos para corte ou gravação precisos (por exemplo, com SGMAH-01BAA21).

Robótica: controla pequenos braços robóticos ou pinças para posicionamento preciso.

Equipamentos semicondutores: alimentam montadores de chips ou sistemas de manuseio de wafers com movimentos rápidos e precisos.

Máquinas de embalagem: acionam sistemas de etiquetagem, classificação ou selagem, otimizando a produtividade.

Manuseio de materiais: permite posicionamento preciso em linhas compactas e automatizadas.

Indústrias: Fabricação de eletrônicos, semicondutores, robótica, embalagens, movimentação de materiais.

Produtos Advantage:

Todos os itens são originais, novos e de estoque do distribuidor. Informe-nos se outras condições forem necessárias: usados, caixa aberta, recondicionados, etc.

Muitas opções disponíveis esperando por você, sinta-se à vontade para perguntar e conseguir um melhor negócio!!!
