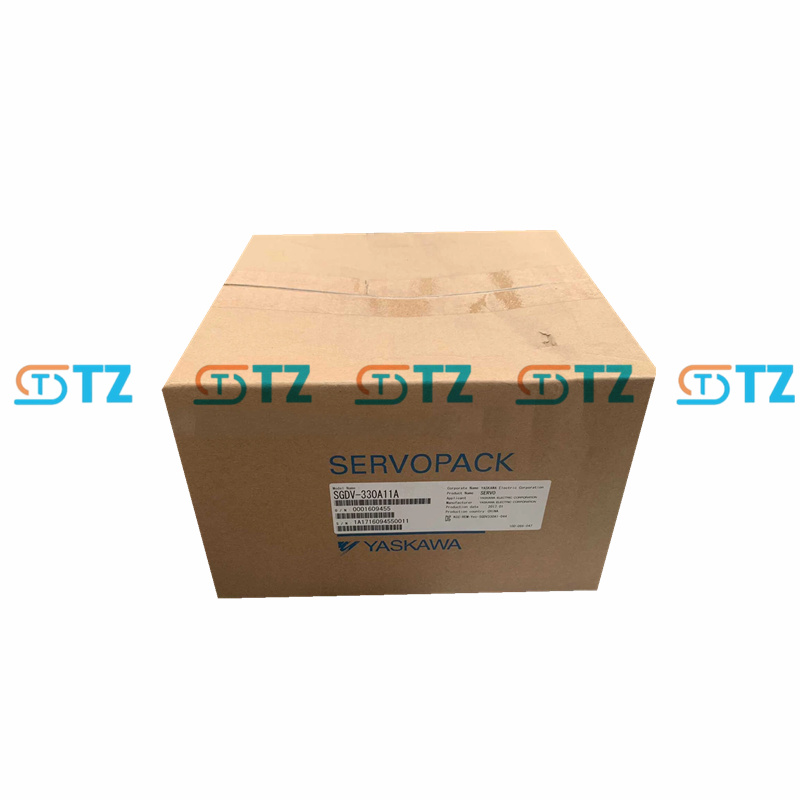

SERVO MOTOR CA YASKAWA SGDV-330A11A SIGMA-V SÉRIE

Parâmetros do produto

Modelo: SGDV-330A11A

Série: Série Sigma-V SGDV

Potência de saída nominal: 5 kW (5000 W)

Fonte de alimentação de entrada:

CA trifásica: 200-230 VCA, 50/60 Hz

Faixa de tensão: 170-253 VCA (nominal 200 VCA, +10%/-15%)

Corrente de entrada: aproximadamente 25 A

Saída:

Corrente de saída nominal: 32,9 A

Corrente de pico de saída: aproximadamente 78 A

Tensão de saída: 0-230 VAC

Frequência de saída: 0-400 Hz

Modo de controle: Controle de comando de comunicação MECHATROLINK-II (aplicável a motores rotativos) Suporta controle de torque, velocidade, posição e fase síncrona Suporta controle total de malha fechada

Condições ambientais:

Temperatura do ambiente de operação: 0°C a +55°C

Temperatura de armazenamento: -20°C a +85°C

Umidade ambiente: 20% a 80% (sem condensação)

Grau de proteção: IP10 (Adequado para ambientes industriais limpos e controlados)

Interface de comunicação: comunicação MECHATROLINK-II (velocidade máxima de transmissão de 10 Mbps, ciclo de comunicação de 250 µs a 4 ms, suportando até 30 estações) Capacidade de comunicação RS-422

Feedback do codificador Suporta codificadores seriais de alta resolução de 20 bits (absolutos ou incrementais) Compatível com codificadores de resolução de 17 bits ou superior

Resposta de frequência: 1,6 kHz (desempenho de alta resposta líder do setor)

Faixa de controle de velocidade: 1:5000

Nível de vibração: V15

Resistência de isolamento: DC 500 V, 10 MΩ ou superior

Tensão de isolamento suportável: CA 1500 V, 1 minuto (classe 200 V)

Entrada/saída digital Sete entradas digitais (sinais comuns, como P-OT, N-OT, /SI0-/SI6) Três saídas digitais (alarme, conclusão de posicionamento, velocidade consistente, etc., como ALM, /COIN, /V-CMP)

Segurança e Certificação em conformidade com UL 508C, EN 50178, EN 55011 (Grupo A Classe 1), EN 61800-3 e EN 61800-5-1 EN 954 categoria 3, categoria de parada 0, IEC 61508 SIL2

Método de resfriamento: resfriamento natural

Outros: Suporte para conexão de resistor regenerativo externo para otimizar o gerenciamento de energia Função de posicionamento integrada, suporte para operação de ponto e busca de origem

Função

Controle de movimento de alta precisão: suporta codificadores de alta resolução de 20 bits para obter controle preciso de posição, velocidade e torque. A faixa de controle de velocidade é de 1:5000 e a resposta de frequência é de 1,6 kHz, adequada para requisitos de alta resposta dinâmica.

Comunicação MECHATROLINK-II: Controle de rede de alta velocidade (10 Mbps, ciclo de comunicação de 250 µs a 4 ms), suportando até 30 estações e alcançando sincronização multieixo. Fornece torque, velocidade, posição e controle de fase síncrona de alta precisão, adequado para trajetórias de movimento complexas.

Ajuste automático: controle de carga adaptável em tempo real, ajuste automático do ganho do servo e depuração simplificada. O ajuste automático avançado permite otimizar rapidamente o desempenho mecânico e definir rapidamente os parâmetros ideais, mesmo no primeiro contato.

Supressão de vibração: A função aprimorada de supressão de vibração reduz a ressonância mecânica e melhora a estabilidade do sistema. Suporta FT001 (atualização de supressão de vibração) e FT003 (retorno de pressão) para reduzir o tempo de posicionamento.

Controle multifuncional: Suporta modos de controle de torque, velocidade e posição, permitindo aplicações flexíveis por meio da troca de parâmetros. Função de posicionamento integrada, suportando operação JOG (JOG), busca de origem e saída de ponto fixo.

Mecanismo de proteção: Inclui _sistema de usuário flexível_, compatível com encoders monofásicos de 200 V, trifásicos de 200 V e absolutos, em conformidade com os padrões internacionais. Os registros do histórico de alarmes facilitam o diagnóstico de falhas.

Fácil de configurar e integrar. O assistente de configuração e as funções de confirmação de fiação são fornecidos pela ferramenta de projeto SigmaWin+ para simplificar a instalação. Os parâmetros podem ser inseridos diretamente pelo corpo do driver, reduzindo a complexidade da fiação.

Conservação e eficiência energética: retificação de onda completa e controle PWM baseado em IGBT acionam saída de onda senoidal para reduzir o consumo de energia. Suporta conexão de resistor regenerativo externo para otimizar o gerenciamento de energia.

Compatibilidade: Integração perfeita com servomotores Yaskawa série Sigma-5 (como SGMGV, SGMSV). Suporta múltiplos dispositivos de feedback para aumentar a flexibilidade do sistema.

Cenários de aplicação

Robôs: As articulações que acionam robôs industriais e robôs colaborativos, exigindo sincronização multieixo de alta precisão.

Máquinas-ferramentas CNC: Usadas para fresamento, torneamento e retificação de alta precisão, proporcionando velocidade estável e controle de posição.

Equipamentos de fabricação de semicondutores: Aplicados em cenários de alta precisão, como processamento de wafers e encapsulamento de chips.

Equipamentos de embalagem de componentes eletrônicos: aciona máquinas de tecnologia de montagem em superfície (SMT) de alta velocidade ou máquinas de embalagem para atender aos requisitos de carga dinâmica.

Equipamento de embalagem: Usado para máquinas de embalagem de alta velocidade, máquinas de selagem e máquinas de etiquetagem, proporcionando controle preciso de movimento.

Sistema de movimentação de materiais: aciona correias transportadoras de alta resistência, sistemas de classificação automática e empilhadeiras para garantir uma operação eficiente e estável.

Máquinas têxteis: acionam teares ou máquinas de fiação de alta velocidade, reduzem a vibração e aumentam a estabilidade.

Equipamento de fabricação de cristal líquido: usado para posicionamento preciso e controle síncrono para aumentar a eficiência da produção.

Máquinas-ferramentas e máquinas em geral: Aplicadas a equipamentos mecânicos de alta carga e alta precisão, como máquinas de estampagem ou máquinas de moldagem por injeção.
