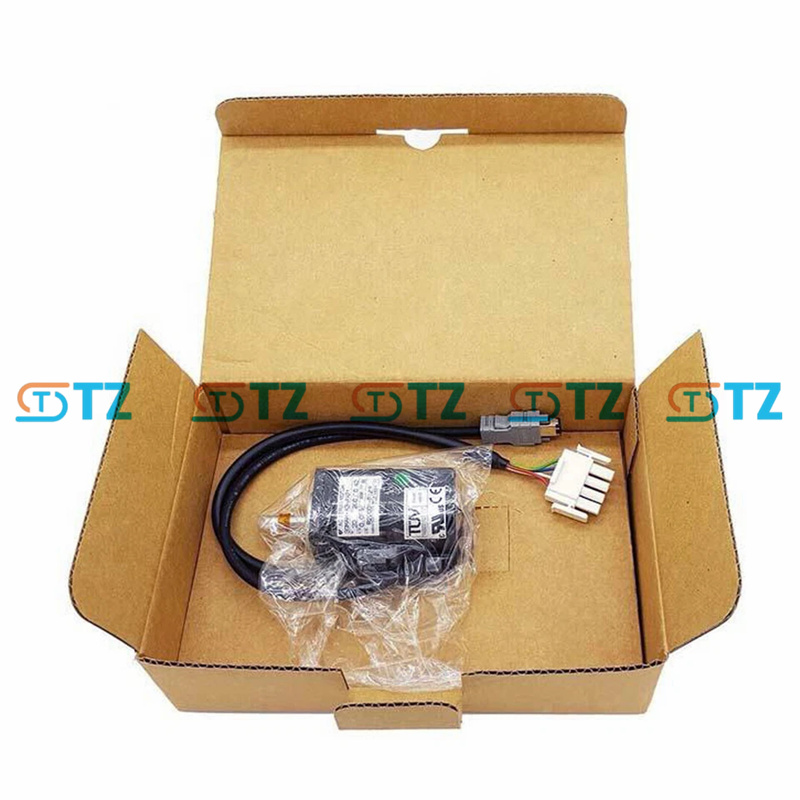

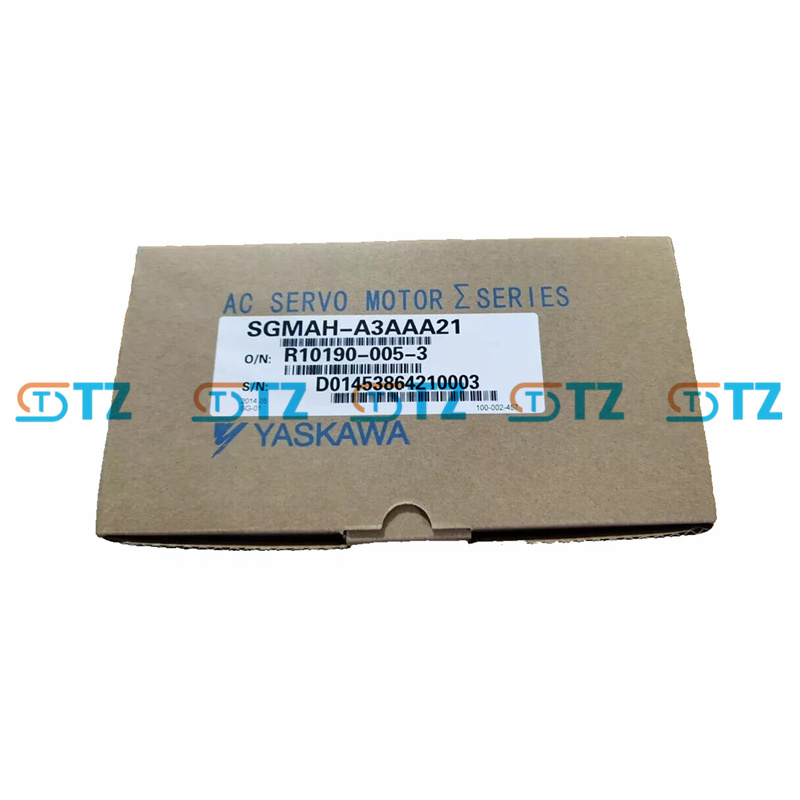

SERVO MOTOR CA YASKAWA SGMAH-A3AAA21 SIGMA-V SÉRIE

Parâmetros do produto

Modelo: SGMAH-A3AAA21

Série: Sigma-II série SGMAH

Potência de saída nominal: 30 W (0,03 kW, aproximadamente 0,04 HP)

Velocidade nominal: 3000 RPM

Velocidade máxima de rotação: 5000 RPM

Torque nominal: 0,095 N·m (aproximadamente 13,5 oz-in)

Torque máximo instantâneo: 0,286 N·m (aproximadamente 40,5 oz-in, torque nominal de 300%, com duração de 3 segundos)

Corrente nominal: 0,44A

Corrente máxima instantânea: aproximadamente 1,32 A

Tensão de alimentação: CA monofásica 200 V, 50/60 Hz

Codificador: codificador incremental de 13 bits (resolução de 2048 x 4, aproximadamente 8192 ppr)

Classe de isolamento: grau B

Grau de proteção: IP55 (exceto para a extremidade do eixo, tipo auto-resfriamento totalmente fechado)

Tolerância à vibração: até 49 m/s²

Resistência de isolamento: DC 500 V, 10 MΩ ou superior

Tensão de isolamento suportável: CA 1500 V, 1 minuto (classe 200 V)

Condições ambientais:

Temperatura do ambiente de operação: 0°C a +40°C

Temperatura de armazenamento: -20°C a +60°C

Umidade ambiente: 20% a 80% (sem condensação)

Inércia do rotor: Baixa inércia, adequada para resposta rápida

Projeto da ponta do eixo: Eixo reto sem chaveta

Outros:

Método de excitação: Tipo de ímã permanente

Método de instalação: Instalação de flange (compatível com flange NEMA 23)

Acessórios: Sem freios, sem retentores de óleo (configuração padrão)

Função

Taxa de potência ultra-alta O design do rotor de baixa inércia proporciona aceleração extremamente rápida e tempo de posicionamento curto (o tempo de posicionamento é reduzido para 1/3 do produto original).

Torque nominal: 0,095 N·m, torque máximo instantâneo: 0,286 N·m, adequado para pequenas cargas altamente dinâmicas. Posicionamento de alta precisão. Equipado com um encoder incremental de 13 bits (8192 ppr), suporta controle de posição de alta precisão.

Ampla faixa de velocidade: velocidade nominal de 3000 RPM, velocidade máxima de 5000 RPM, adequada para aplicações de alta velocidade.

Alto desempenho de proteção, grau de proteção IP55 (exceto na extremidade do eixo), resistente a poeira e névoa d'água em ambientes industriais. Adequado para ambientes internos livres de gases corrosivos e explosivos.

Supressão de vibração Suporta vibrações de até 49 m/s² para garantir uma operação suave.

Compatibilidade: Integração perfeita com servo drives da série Yaskawa Sigma-II (como a série SGDH). Suporta modos de controle de torque, velocidade e posição, que podem ser alternados por meio dos parâmetros do driver.

Fácil manutenção: codificadores seriais reduzem a complexidade da fiação (com metade da fiação em comparação aos codificadores tradicionais). O circuito principal é separado do circuito de controle, o que é conveniente para solução de problemas.

Conservação de energia e eficiência: a excitação por ímã permanente e o design eficiente reduzem o consumo de energia. Em combinação com drivers apropriados (como o SGDH-A5AE), é possível obter uma operação suave e altamente dinâmica.

Cenários de aplicação

Máquina de perfuração de PCB: alta velocidade de rotação (até 5000 RPM) e controle preciso de posição, atendendo aos requisitos de perfuração de alta velocidade.

Robôs pequenos: usados ​​para acionamento conjunto de robôs leves, proporcionando resposta rápida e características de baixa inércia.

Sistema de correia transportadora: aciona pequenas correias transportadoras automatizadas para garantir um manuseio de materiais suave e eficiente.

Equipamentos de embalagem: Aplicados em pequenas máquinas de embalagem ou etiquetadoras, atendendo aos requisitos de alta carga dinâmica.

Equipamento de embalagem de componentes eletrônicos: usado para montagem de chips ou equipamentos de teste, proporcionando posicionamento de alta precisão.

Máquinas têxteis: acionam pequenos teares ou máquinas de fiar, proporcionando baixa vibração e operação estável.

Outros equipamentos automatizados de pequena escala: Adequados para linhas de produção automatizadas com restrições de espaço, como linhas de montagem ou equipamentos de microteste.

Produtos Advantage:

Todos os itens são originais, novos e de estoque do distribuidor. Informe-nos se outras condições forem necessárias: usados, caixa aberta, recondicionados, etc.

Muitas opções disponíveis esperando por você, sinta-se à vontade para perguntar e conseguir um melhor negócio!!!
